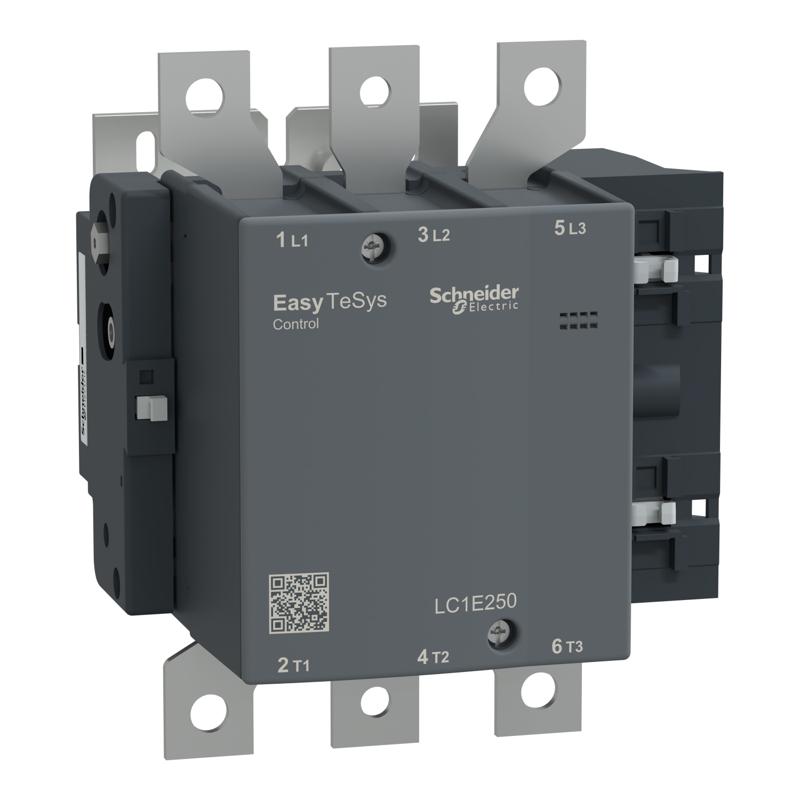

Контактор 3Р Е 250А АС3 ~24В 50 ГЦ
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | Easy TeSys |
| Серия продукта | Easy TeSys Control |
| Тип изделия или компонента | Контактор |
| Название устройства | LC1E |
| Применение контактора | Резистивная нагрузка Управление двигателем |
| Категория применения | AC-3 AC-1 |
| Описание полюсов | 3P |
| [Ue] номинальное рабочее напряжение | Круг подачи питания: <= 690 В переменный ток 50/60 Гц |
| [Ie] номинальный рабочий ток | 250 А (на <55 °C) на <= 440 В переменный ток AC-3 для круга подачи питания 300 А (на <40 °C) на <= 440 В переменный ток AC-1 для круга подачи питания |
| [Uc] напряжение цепи управления | 24 В переменный ток 50 Гц |
| Дополнительная информация | |
| Мощность двигателя [кВт] | 75 кВт на 220...230 В переменный ток 50/60 Гц 132 кВт на 380...400 В 140 кВт на 415 В 140 кВт на 440 В 160 кВт на 500 В 160 кВт на 660...690 В |
| Компонирование полюсного контакта | 3 NO (ГЕРМЕТИЧЕСКИЙ) |
| [Ith] условный тепловой ток в открытом исп | 36 А (на 55 °C) |
| Номинальная включающая способность [Irms] | 2500 А на 440 В переменный ток для круга подачи питания в соответствии с МЭК 60947-4-1 |
| Номинальная способность отключения | 2000 А на 440 В для круга подачи питания в соответствии с МЭК 60947 |
| [Icw] номинальный кратковременно допустимый ст | 1800 А на <40 °C - 10 с для круга подачи питания |
| Номинальный ток предохранителя | 10 А gG на <= 690 В координация тип 1 для цепь управления соответственно к МЭК 60947-5-1 315 А gG на <= 690 В координация тип 1 для круга подачи питания |
| Средний импеданс | 0 ,32 мОм - Ith 300 А 50 Гц для круга подачи питания |
| Рассеянная мощность на полюс | 20 В AC-3 29 В AC -1 |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-4-1 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| [Uimp] номинальная импульсная выдерживаемая напря | 8 кВ катушка не подключена к питающей сети в соответствии с МЭК 60947 |
| Механическая износостойкость | 5000000 циклов |
| Электрическая износостойкость | 200000 циклов AC-1 700000 циклов AC-3 |
| Тип схемы управления | Переменный ток на 50 Гц |
| Границы напряжения цепи управления | 0.85...1.1 Uc ( -5…55 °C):рабочий 50 Гц 0.35...0.55 Uc (-5…55 °C):выпадение 50 Гц |
| Пусковая мощность [ ВА] | 805·А 50 Гц cos phi 0,3 (на 20 °C) 970·А 60 Гц cos phi 0,3 (на 20 °C) |
| Удерживаемая потребляемая мощность [ВА] | 55·А 50 Гц cos phi 0,3 (на 20 °C) 66·А 60 Гц cos phi 0,3 (на 20 °C) |
| Рассеяние мощности | 18…24 В для цепи управления |
| Рабочее время | 20...35 мс при закрытии 7...15 мс на открытие |
| Максимальная рабочая скорость | 1200 цикл/ч на <55 °C |
| Клеммы подключения | Цепь управления: Винтовой зажим 1 1…4 мм² - жесткость кабеля: гибкий без кабельного наконечника Цепь управления: Винтовой зажим 2 1…4 мм² - жесткость кабеля: гибкий без кабельного наконечника Цепь управления: Винтовой зажим 2 1…2,5 мм² - жесткость кабеля : гибкий с кабельным наконечником Цепь управления: Винтовой зажим 1 1…4 мм² - жесткость кабеля: Жесткий без кабельного наконечника Цепь управления: Винтовой зажим 2 1…4 мм² - жесткость кабеля: Твердый без кабельного наконечника br />Цепь управления: Винтовой зажим 1 1…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником Колесо подачи питания: кабель с наконечником - внешний диаметр: 185 мм Колесо подачи питания: шины 2 - сечение шины: 32 x 4 мм |
| Момент затяжки | Цепь управления: 1,2 Н.м Круг подачи питания: 35 Н .м |
| Минимальное напряжение переключения | 17 В для цепь управления |
| Минимальный ток переключения | 5 мА для цепи управления |
| Сопротивление изоляции | > 10 МОм для цепи управления |
| Время не перекрытия контактов | 1,5 мс при включении питания гарантировано между NC и NO контактом 1,5 мс при обесточивании гарантировано между NC и NO контактом |
| Монтажная опора | Пластина |
| Окружающая среда | |
| Стандарты | МЭК 60947-1 МЭК 60947-4-1 МЭК 60947-5-1 |
| Сертификация изделия | EAC CE |
| Степень защиты | IP00 в соответствии с МЭК 60529 |
| Допустимая температура окружающей среды вокруг при | -20…70 °C при Uc -60…80 °C хранения -5…55 °C работа |
| Высота над уровнем моря | 3000 m без снижения номинальных характеристик |
| Огнестойкость | 850 °C в соответствии с МЭК 60695-2-1 |
| Механическая стойкость | Вибрации контактор разомкнуты (1,5 Гн, 5...300 Гц) Вибрации контактор замкнут (3 Гн, 5...300 Гц) Удары контактор разомкнуты (6 Gn за 11 мс) Удары контактор замкнут (7 Гн для 11 мс) |
| Высота | 197 мм |
| Ширина | 168,5 мм |
| Глубина | 181 мм |
| Масса нетто | 4,7 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 21,5 см |
| Ширина 1 упаковки | 24 см |
| Длина 1 упаковки | 26 см |
| Вес 1 упаковки | 5,4 кг |
| Тип 2 упаковки | P06 |
| Количество единиц в 2 упаковке | 8 |
| Высота 2 упаковки | 77 см |
| Ширина 2 упаковки | 80 см |
| Длина 2 упаковки | 60 см |
| Вес 2 упаковки | 57,404 кг |
| Тип 3 упаковки | S06 |
| Количество единиц в 3 упаковке | 12 |
| Высота 3 упаковки | 73,5 см |
| Ширина 3 упаковки | 60 см |
| Длина 3 упаковки | 80 см |
| Вес 3 упаковки | 77,8 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
