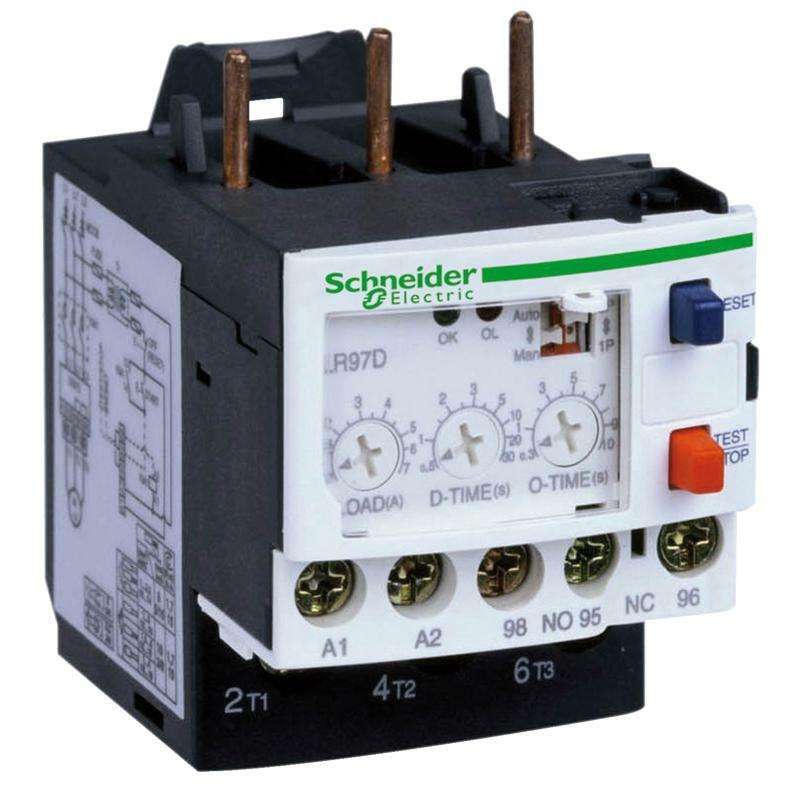

Электреле перевозтаж.1,2-7а, ~100-120в
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys D |
| Название устройства | LR97 |
| Тип изделия или компонента | Электронное реле максимального тока |
| Область применения реле | Перегрузка Imax> Isetting Блокировка ротора , механическое заклинивание I> 3 x Isetting Чувствительность к обрыву фазы |
| Совместимость продуктов | LC1D09...D38 |
| Тип сети | Переменный ток |
| [Us] номинальное напряжение питания | 100... 120 В переменный ток |
| Границы регулирования тепловой защиты | 1,2…7 А |
| [ Ue] номинальное рабочее напряжение | 600 В переменный ток 50/60 Гц для цепь подачи питания в соответствии с CSA 600 В переменный ток 50/60 Гц для цепь подачи питания в соответствии с UL 690 В переменный ток 50/60 Гц для круга подачи питания в соответствии с МЭК 60947-4-1 |
| Количество в одном комплекте | Набор из 10 штук |
| Дополнительная информация | |
| Частота сети | 50...60 Гц |
| Монтажная опора | Непосредственно на контактор Рейка |
| Порог отключения | 1.2...6 A |
| Устойчивость к импульсным перенапряжениям | 6 кВ в соответствии с МЭК 61000-4-5 |
| Тип контакта и соединения | 1 переключающий контакт |
| [Ith] условный тепловой ток в открытом вык | 3 А для цепи управления |
| Тип защиты | Предохранитель BS 3 А - для цепи управления Автоматический выключатель GB2 3 А - для цепь управления GG предохранитель 3 А - для цепь управления |
| Максимальная мощность | 28 В на 110 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947 28 В на 220 В ПОСТОЯННЫЙ ТОКОМ в соответствии с МЭК 60947 55 В на 24 В ПОСТОЯННЫЙ ТОКОМ в соответствии с МЭК 60947 55 В на 48 В ПОСТОЯННЫЙ ТОКОМ в соответствии с МЭК 60947<·А на 48 В переменный ток в соответствии с МЭК 60947 360 В·А на 110 В переменный ток в соответствии с МЭК 60947 360 В·А на 220 В переменный ток в соответствии с МЭК 60947 70 ·А на 24 В переменный ток в соответствии с МЭК 60947 |
| [Ui] номинальное напряжение изоляции | Круг подачи питания: 600 В согласно CSA Круг подачи питания: 600 В в соответствии с UL Круг подачи питания: 690 В в соответствии с МЭК 60947-4-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Чувствительность к разрыву фазы | <3 s |
| Перезагрузка | Автоматический сброс at 24 В AC Электрический прерыванием подачи питания минимум на 0,1 с Ручной сброс |
| Временной диапазон | 0.2...10 с - O-time ручка 0.3...10 с - O-time ручка 0.5..30 с - D-ручка таймера |
| Внешняя сигнальная лампа (опция) | 2 светодиода |
| Клеммы подключения | Цепь управления кабель 1 x 1…25 мм²гибкая с кабельным наконечником Цепь управления кабель 1 x 1…25 мм²гибкая без кабельного наконечника Круг подачи питания кабель 1 x 1…4 мм²гибкий с кабельным наконечником Круг подачи питания проушина-зажим 1 x 1…4 мм²гибкий с кабельным наконечником Кручок подачи питания проушина-зажим 1 x 1,5…10 мм²гибкая без кабельного наконечника Цепь управления кабель 2 x 1…25 мм²гибкая с кабельным наконечником Цепь управления кабель 2 x 1…25 мм²гибкая без кабельного наконечника Цепь управления ушко-зажим2 мм²гибкая с кабельным наконечником Цепь управления ушко-зажим 1 x 1…25 мм²гибкая без кабельного наконечника Цепь управления ушко-зажим 2 x 1…25 мм²гибкая с кабельным наконечником Цепь x 1…25 мм²гибкий без кабельного наконечника |
| Момент затяжки | Цепь управления: 0,6...1,2 Н.м на ушко-зажим Круг подачи питания: 2 Н.м на кабель |
| Высота | 67,5 мм |
| Ширина | 45 мм |
| Глубина | 67,5 мм |
| Масса нетто | 0,172 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 МЭК 60255-6 |
| Сертификация изделия | GOST UL CSA |
| Защитная обработка | TH в соответствии с МЭК 60068 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Рабочая температура окружающей среды | -25…60 °C в соответствии с МЭК 60947-4-1 |
| Температура окружающего воздуха для собрать | -30…80 °C |
| Высота над уровнем моря | 2000 m |
| Огнестойкость | 850 °C в соответствии с МЭК 60695-2-1 |
| Ударопрочность | 15 gn 230 В AC в соответствии с МЭК 60068-2-7 |
| Виброустойчивость | 4 gn в соответствии с МЭК 60068-2-6 |
| Электрическая прочность изоляции | 2 В 50 Гц в соответствии с МЭК 60255-5 |
| Устойчивость к электростатическому разряду | 6 кВ в косвенном режиме 8 кВ в воздухе |
| Устойчивость к радиочастотному электромагни | 10 В/м уровень 3 |
| Устойчивость к быстрым переходным процессам | 2 кВ |
| Возмущение излучаемое/проводящее | 10 V в соответствии с EN 61000-4-6 Класс А в соответствии с EN 55011 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | >1 |
| Высота 1 упаковки | 5,500 см |
| Ширина 1 упаковки | 7,400 см |
| Длина 1 упаковки | 7,800 см |
| Вес 1 упаковки | 183,000 г |
| Тип 2 упаковки | S01 |
| Количество единиц в 2 упаковке | 4 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 15,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 1,015 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
