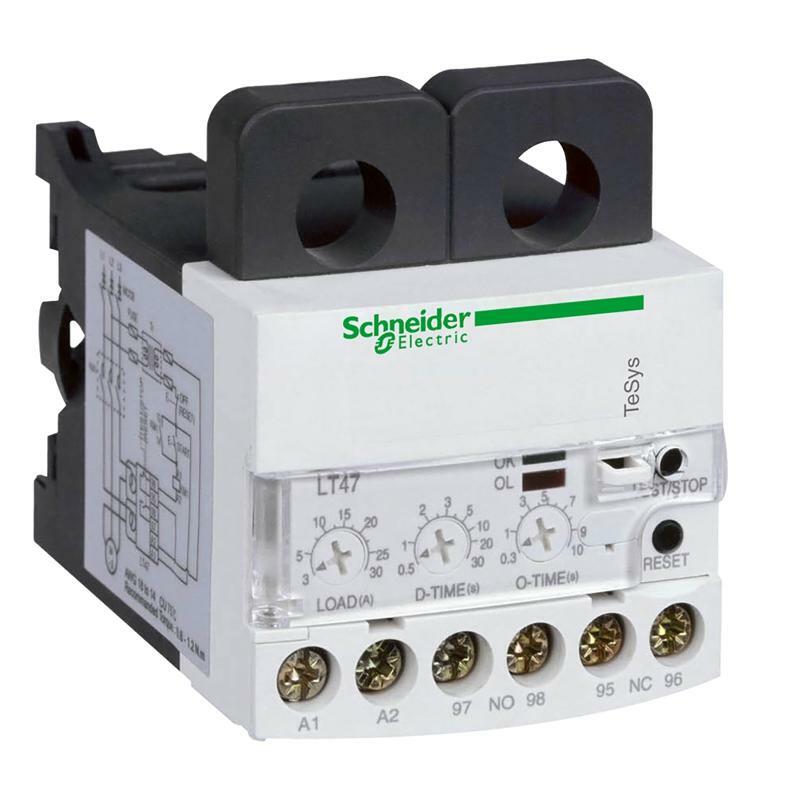

Электреле перевозтаж.руч.3-30а,~200-240в
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys LT |
| Тип изделия или компонента | Электронное реле максимального тока |
| Название устройства | LT47 |
| Область применения продукта | Защита |
| Область применения реле | Блокировка ротора, механическое заклинивание I> 3 x Isetting Перегрузка Imax> Isetting Чувствительность к обрыву фазы |
| [Us] номинальное напряжение питания | 200..240 В переменный ток |
| Границы регулирования тепловой защиты | 3…30 А |
| [Ui] номинальное напряжение изоляции | Колесо подачи питания: 600 В переменный ток в соответствии с CSA Кругот подачи питания: 600 В переменный ток в соответствии с UL Круг подачи питания: 690 В переменный ток в соответствии с МЭК 60947-4-1 |
| Дополнительная информация | |
| Частота сети | 50...60 Гц |
| Монтажная опора | Рельс |
| Порог отключения | 3...25 A |
| Электромагнитная совместимость | Устойчивость к электростатическому разряду: 8 кВ через открытый воздух в соответствии с МЭК 61000-4-2 Устойчивость к электростатическому разряду: 6 кВ в прямом режиме в соответствии с МЭК 61000-4-2 Эмиссии: класс А соответственно EN 55011 Устойчивость к электромагнитным помехам: 10 В/мВ соответствии с МЭК 61000-4-3 Устойчивость к быстрым переходным процессам: 2 кВ соответствии с МЭК 61000-4-4 Устойчивость к перенапряжению: кВ соответствии с МЭК 61000-4-5 Проведено ВЧ помехи: 10 В соответствии с МЭК 61000-4-6 |
| Компонирование вспомогательного контакта | 1 нормально открытый + 1 нормально закрытый |
| [Ith] условный тепловой ток в открытом вик | 3 А для схема сигнализации |
| Номинальный ток предохранителя | 3 А gG для схема сигнализации 3 А BS для схема сигнализации |
| [Uimp] номинальная импульсная выдерживаемая напр | 6 кВ |
| Временной диапазон | 0.5..30 с - тип управления время D 0.3. ..10 с - тип управления O-время |
| Местная сигнализация | 1 СВЕТОДИОД (Зеленый) 1 СВЕТОДИОД (Красный) |
| Тип управления | Кнопочный выключатель сброса электрический сброс |
| Клеммы подключения | Схема сигнализации: Винтовой зажим 1 1…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником Схема сигнализации: Винтовой зажим 1 1…2,5 мм² - жесткость кабеля: гибкий без кабельного наконечника Схема сигнализации: Винтовой зажим 2 1…2,5 мм² – жесткость кабеля: гибкий с кабельным наконечником Схема сигнализации: Винтовой зажим 2 1…2,5 мм² – жесткость кабеля: гибкий без кабельного наконечника |
| Момент затяжки | Схема сигнализации: 1,7 Н.м M3.5 |
| Высота | 70,3 мм |
| Ширина | 71 мм |
| Глубина | 77,2 мм |
| Масса нетто | 0,192 кг |
| Окружающая среда | |
| Стандарты | МЭК 60255-6 МЭК 60947 |
| Сертификация изделия | UL CSA |
| Защитная обработка | TH в соответствии с МЭК 60068 |
| Степень защиты | IP20 в соответствии с МЭК 60529 IP20 в соответствии с VDE 0106 |
| Рабочая температура окружающей среды | -25…60 °C без занижения в соответствии с МЭК 60947-4-1 |
| Температура окружающего воздуха для сох | -30…80 °C |
| Высота над уровнем моря | 2000 m |
| Механическая устойчивость | Удары: 15 Гн за 11 мс в соответствии с МЭК 60068-2-7 Вибрации: 4 Гн в соответствии с МЭК 60068-2-6 |
| Электрическая прочность изоляции | 2 кВ на 50 Гц в соответствии с МЭК 60255-5 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,000 см |
| Ширина 1 упаковки | 7,800 см |
| Длина 1 упаковки | 8,700 см |
| Вес 1 упаковки | 197,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 16 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 3,620 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
