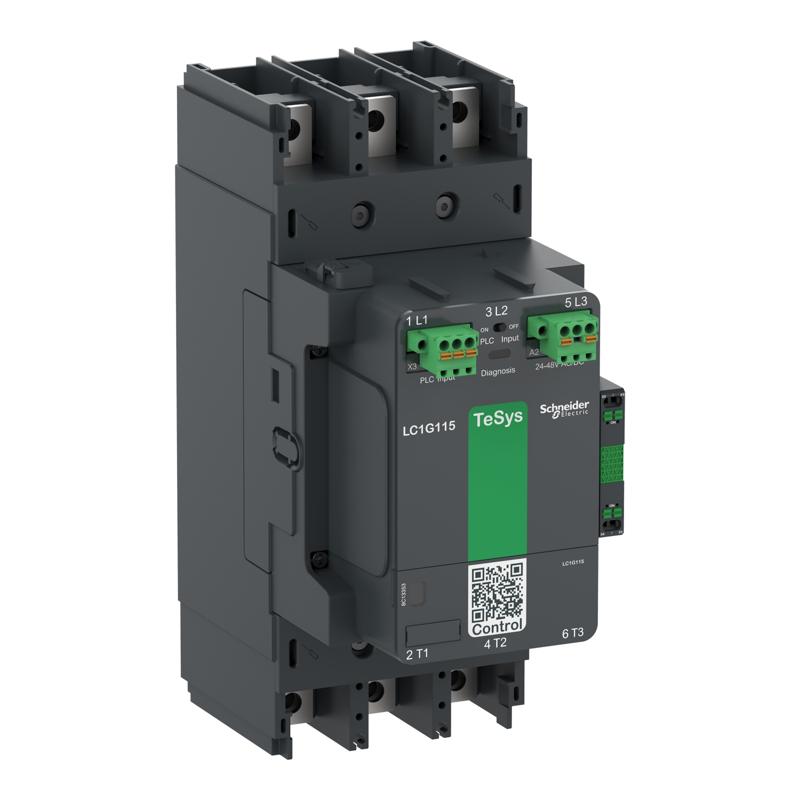

Конт-р Tesys G 150A 3P 48-130 Ac/Dc+Плк
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Серия продукта | TeSys Giga |
| Тип изделия или компонента | Контактор |
| Название устройства | LC1G |
| Применение контактора | Переключение мощности Управление двигателем |
| Категория применения | AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6b AC-8b AC-8a DC-1 DC-3 >DC-5 |
| Описание полюсов | 3P |
| [Ue] номинальное рабочее напряжение | <= 1000 В переменный ток 50/60 Гц <= 460 В ПОСТОЯННЫЙ ТОК |
| [Ie] номинальный рабочий ток | 275 А (на <40 °C) на <= 1000 В AC-1 150 А (на <60 °C) на <= 440 В AC-3 |
| [Uc] напряжение схемы управления | 48...130 В переменный ток 50/60 Гц 48...130 В ПОСТОЯННЫЙ ТОК |
| Границы напряжения цепи управления | Рабочий: 0.8 Uc Min...1.1 Uc Max (на <60 °C) Выпадение: 0.1 Uc Max...0.45 Uc Min ( на <60 °C) |
| Дополнительная информация | |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток в открытом исп | 275 А (на 40 °C) |
| Номинальная способность отключения | 1280 А на 440 В |
| [Icw] номинальный кратковременно допустимый ст | 1,2 кА - 10 с 0,7 кА - 30 с 0, 6 кА - 1 мин 0,45 кА - 3 мин 0,35 кА - 10 мин |
| Номинальный ток предохранителя | 160 А aM на <= 440 В для двигатель 160 А aM на <= 690 В для двигатель 315 А gG на <= 690 В |
| Средний импеданс | 0,00018 Ом |
| [Ui] номинальное напряжение изоляции | 1000 В |
| Рассеянная мощность на полюс | 10 В AC-1 - Ith 275 А 5 В AC-3 - Ith 150 А |
| Код совместимости | LC1G |
| Компонирование полюсного контакта | 3 NO (ГЕРМЕТИЧЕСКИЙ) |
| Компонирование вспомогательного контакта | 1 нормально открытый + 1 нормально закрытый |
| Мощность двигателя [кВт] | 37 кВт на 230 В переменный ток 50/60 Гц (AC-3e) 75 кВт на 400 В переменный ток 50/60 Гц (AC-3e) 75 кВт на 415 В переменный ток 50/60 Гц (AC-3e) 90 кВт на 440 В переменный ток 50/60 Гц (AC-3e) 90 кВт на 500 В переменный ток 50/60 Гц (AC-3e) 90 кВт на 690 В переменный ток 50/60 Гц (AC-3e) 75 кВт на 1000 В переменный ток 50/60 Гц (AC-3e) 37 кВт на 230 В переменный ток 50/60 Гц (AC-3) 75 кВт на 400 В переменный ток 50/60 Гц (AC-3) 75 кВт на 415 В переменный ток 50/60 Гц (AC-3) 90 кВт на 440 В переменный ток 50/60 Гц (AC-3) 90 кВт на 500 В переменный ток 50/60 Гц (AC-3) 90 кВт на 690 В переменный ток 50/60 Гц (AC-3) 75 кВт на 1000 В переменный ток 50/60 Гц (AC-3) 37 кВт на 230 В переменный ток 50/60 Гц (AC-4) 75 кВт на 400 В переменный ток 50/60 Гц (AC-4) 75 кВт на 415 В переменный ток 50/60 Гц (AC-4) 80 кВт на 440 В переменный ток 50/60 Гц (AC-4) 90 кВт на 500 В переменный ток 50/60 Гц (AC-4) 90 кВт на 690 В переменный ток 50/60 Гц (AC-4) 75 кВт на 1000 В переменный ток 50/60 Гц (AC-4) |
| Мощность двигателя [л.с.] | 40 л.с на 200/208 В 60 Гц 50 л.с на 230/240 В 60 Гц 100 л.с на 460/480 В 60 Гц 125 л.с на 575/600 В 60 Гц |
| Номинальная включающая способность [Irms] | 1890 А на 440 В |
| Технология катушки | Встроенный двунаправленный пиковый ограничитель |
| Механическая износостойкость | 8 миллионов циклов |
| пусковая мощность в ВА (50/60 Гц, сменный стру | 260 ВА |
| пусковая мощность в Вт (постоянный ток) | 190 В |
| потребляемая мощность в режиме удержания в В | 8,9 В·А |
| потребляемая мощность в режиме удержания в В | 5,0 В |
| Рабочее время | 40...70 мс закрытия 15...50 мс открытия |
| Максимальная рабочая скорость | 600 цикл/час AC-3 600 цикл/час AC-3e 300 цикл/час AC-1 150 цикл/час AC-4 |
| Клеммы подключения | Круг подачи питание: планка 2 - сечение шины: 25 x 6 мм Колесо подачи питания: наконечники-кольцевые клеммы 1 185 мм² Колесо подачи питания: болтовое соединение Цепь управления: Задвигаются 1 0, 2…2,5 мм² - жесткость кабеля: Жесткий многожильный без кабельного наконечника Цеп управления: Задвигаются 1 0,25…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником Цеп управления: Задвигаются 2 0 ,5…1,0 мм² с кабельным наконечником Цепь управления: Задвигаются 0,75…2,5 мм² - жесткость кабеля: Твердый многожильный без кабельного наконечника Цепь управления: Задвигаются 0,75…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником |
| Шаг подключения | 35 мм |
| Монтажная опора | Пластина |
| Стандарты | МЭК 60947-4-1 МЭК 60947-5-1 UL 60947-4-1 CSA C22.2 № 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 |
| Сертификация изделия | Схема CB CCC cULus EAC CE UKCA EU-RO-MR by DNV-GL |
| Момент затяжки | 18 Н.м |
| Высота | 255 мм |
| Ширина | 108 мм |
| Глубина | 193 мм |
| Масса нетто | 4,1 кг |
| Окружающая среда | |
| Степень защиты | IP2x Передняя панель с кожухами в соответствии с МЭК 60529 IP2x Передняя панель с кожухами в соответствии с VDE 0106 |
| Рабочая температура окружающей среды | -25…60 °C |
| Температура окружающего воздуха для сох | -60…80 °C |
| Механическая стойкость | Вибрации 5…300 Гц 2 gn контактор разомк Вибрации 5…300 Гц 4 gn контактор замкнут Удары 10 gn 11 мс контактор разомк Удары 15 gn 11 мс контактор замкнут |
| Цвет | Темно-серый |
| Защитная обработка | TH |
| Допустимая температура окружающей среды вокруг при | -40…70 °C при Uc |
