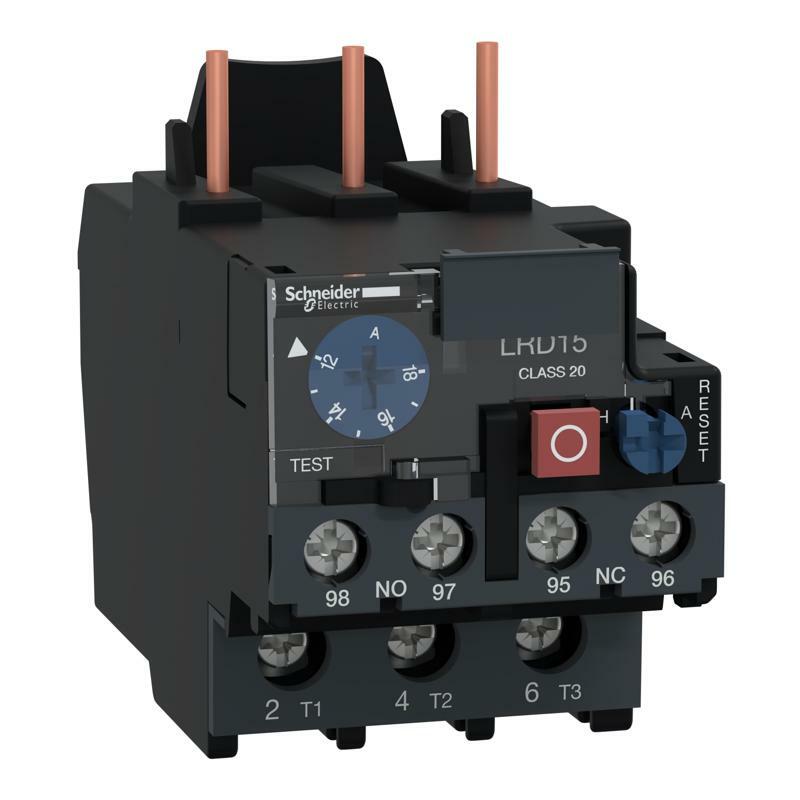

Теплов. РЕЛЕ 12-18A CL20
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys LRD TeSys Deca |
| Тип изделия или компонента | Дифференциальное тепловое реле перегрузки |
| Название устройства | LRD |
| Область применения реле | Защита двигателя |
| Совместимость продуктов | LC1D25 LC1D18 LC1D32 |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Класс тепловой перегрузки | Класс 20 в соответствии с МЭК 60947-4-1 |
| Границы регулирования тепловой защиты | 12…18 А |
| [Ui] номинальное напряжение изоляции | Круг подачи питания: 600 В в соответствии с CSA Круг подачи питания: 600 В в соответствии с UL Круг подачи питания: 690 В в соответствии с МЭК 60947-4-1 |
| Дополнительная информация | |
| Частота сети | 0...400 Гц |
| Монтажная опора | Пластина, со специальными аксессуарами Рейка, со специальными аксессуарами Под контактор |
| Порог отключения | 1.14 +/- 0.06 Ir в соответствии с МЭК 60947-4-1 |
| Компонирование вспомогательного контакта | 1 нормально открыт + 1 нормально закрыт |
| [Ith] условный тепловой ток в открытом вык | 5 А для схема сигнализации |
| Допустимый ток | 1,5 А на 240 В AC-15 для схема сигнализации 0,1 А на 250 В DC-13 для схема сигнализации |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 0...400 Гц для круга подачи питания в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для схема сигнализации 4 А BS для схема сигнализации |
| [Uimp] номинальная импульсная выдерживаемое напряжение | 6 кВ |
| Чувствительность к разрыву фазы | Ток отключения 130 % от Ir на двух фазах, последняя на 0 |
| Тип управления | Красный Кнопочный выключатель остановка Голубой Кнопочный выключатель сброса |
| Температурная компенсация | -20…60 °C |
| Клеммы подключения | Цепь управления: Винтовой зажим 2 кабель(и) 1…2, 5 мм² гибкий без кабельного наконечника Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² гибкий с кабельным наконечником Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² Твердый без кабельного наконечника Кручок подачи питания: Винтовой зажим 1 кабель(и) 1,5…10 мм² гибкий без кабельного наконечника Кручок подачи питания: Винтовой зажим 1 кабель(и) 1…4 мм² гибкий с кабельным наконечником Кручок подачи питания: Винтовой зажим 1 кабель(и) 1…6 мм² Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления : 1,7 Н.м - на Винтовой зажим Круг подачи питания: 1,85 Н.м - на Винтовой зажим |
| Ширина | 45 мм |
| Глубина | 92 мм |
| Масса нетто | 0,19 кг |
| Окружающая среда | |
| Климатическая устойчивость | в соответствии с IACS E10 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Рабочая температура окружающей среды th> | -20…60 °C без занижения в соответствии с МЭК 60947-4-1 |
| Температура окружающего воздуха для собрать | -60… 70 °C |
| Огнестойкость | 850 °C в соответствии с МЭК 60695-2-1 |
| Огнестойкость | V1 в соответствии с UL 94 |
| Механическая устойчивость | Вибрации: 6 Гн в соответствии с МЭК 60068-2-6 Удары: 15 Гн за 11 мс в соответствии с МЭК 60068-2-7 |
| Электрическая прочность изоляции | 1,89 кВ на 50 Гц в соответствии с МЭК 60947-1 |
| Стандарты | МЭК 60947-4-1 МЭК 60947-5-1 UL 60947-4 -1 UL 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 |
| Сертификация изделия | IEC UL CSA EAC DNV-GL LROS (Lloyds реестр судоходства) UKCA |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,700 см |
| Ширина 1 упаковки | 9,600 см |
| Длина 1 упаковки | 5,200 см |
| Вес 1 упаковки | 230,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 25 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 6,182 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
