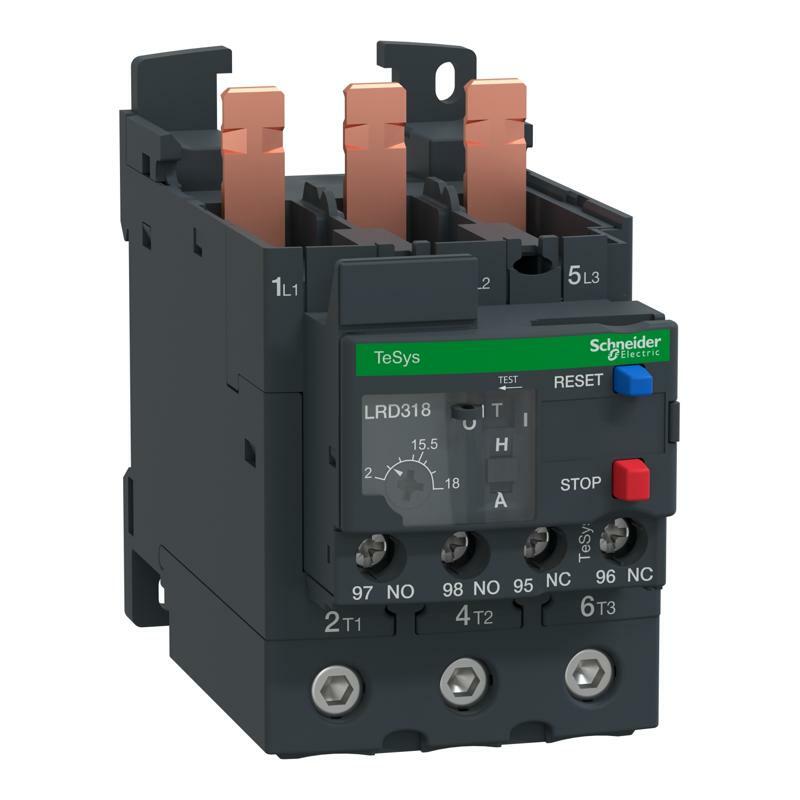

Тепловое РЕЛЕ 12-18A класс 10A
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys TeSys Deca |
| Название продукта | TeSys LRD TeSys Deca |
| Тип изделия или компонента | Недифференциальное тепловое реле перегрузки |
| Название устройства | LR3D |
| Область применения реле | Защита двигателя |
| Совместимость продуктов | LC1D50A LC1D65A LC1D40A |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Класс тепловой перегрузки | Класс 10А в соответствии с МЭК 60947- 4-1 |
| Границы регулирования тепловой защиты | 12…18 А |
| [Ui] номинальная напряжение изоляции | Круг подачи питания: 600 В в соответствии с CSA Круг подачи питания: 600 В в соответствии с UL Круг подачи питания: 690 В в соответствии с МЭК 60947-4-1 |
| Дополнительная информация | |
| Частота сети | 0...400 Гц |
| Монтажная опора | Пластина, со специальными аксессуарами Рейка, со специальными аксессуарами Под контактор |
| Порог отключения | 1.14 +/- 0.06 Ir в соответствии с МЭК 60947-4-1 |
| Компонирование вспомогательного контакта | 1 нормально открытый + 1 нормально закрытый |
| [Ith] условный тепловой ток в открытом вык | 5 А для схема сигнализации |
| Допустимый ток | 0,95 А на 380 В AC-15 для схема сигнализации 0,06 А на 440 В DC-13 для схема сигнализации |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 0...400 Гц для круга подачи питания в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для схема сигнализации 4 А BS для схема сигнализации |
| [Uimp] номинальная импульсная выдерживаемая напря | 6 кВ |
| Чувствительность к разрыву фазы | Ток отключения 130 % от Ir на двоих фазах, последняя на 0 |
| Тип управления | Красный Кнопочный выключатель остановка Голубой Кнопочный выключатель сброса |
| Температурная компенсация | -20…60 °C |
| Клеммы подключения | Цепь управления: Винтовой зажим 2 кабель( и) 1…2,5 мм² гибкий без кабельного наконечника Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² гибкий с кабельным наконечником Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² Твердый без кабельного наконечника Винтовые соединители EverLink BTR 1 кабель(и) 1...35 мм² гибкий без кабельного наконечника Винтовые разъемы EverLink BTR 1 кабель(и) 1…35 мм² гибкий с кабельным наконечником Коло подачи питания: Винтовые соединители EverLink BTR 1 кабель(и) 1…35 мм² Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления: 1,7 Н.м - на Винтовой зажим Круг подачи питания: 5 Н.м - на Винтовые соединители EverLink BTR |
| Высота | 70 мм |
| Ширина | 55 мм |
| Глубина | 123 мм |
| Масса нетто | 0,375 кг |
| Окружающая среда | |
| Климатическая устойчивость | в соответствии с IACS E10 |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Рабочая температура окружающей среды | -20…60° C без занижения в соответствии с МЭК 60947-4-1 |
| Температура окружающего воздуха для сох | -60…70 °C |
| Огнестойкость | V1 в соответствии с UL 94 |
| Механическая устойчивость | Удары: 15 Гн за 11 мс в соответствии с МЭК 60068-2-7 Вибрации: 4 Гн в соответствии с МЭК 60068-2-6 |
| Электрическая прочность изоляции | 1, 89 кВ на 50 Гц в соответствии с МЭК 60947-1 |
| Стандарты | МЭК 60947-4-1 МЭК 60947-5-1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 >GB/T 14048.4 GB/T 14048.5 |
| Сертификация изделия | IEC UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds реестр судоходства) UKCA |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,0 см |
| Ширина 1 упаковки | 10,8 см |
| Длина 1 упаковки | 13,8 см |
| Вес 1 упаковки | 450,0 г |
| Гарантия | |
| Гарантия | 18 месяцев |
