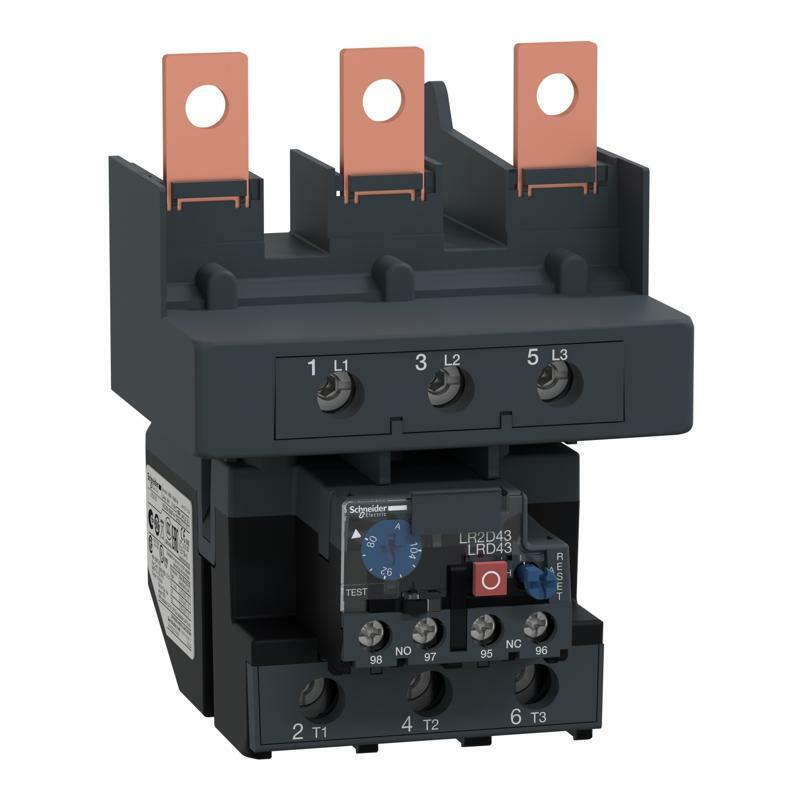

Тепловое РЕЛЕ перегрузки 80-104а
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys LRD TeSys Deca |
| Тип изделия или компонента | Дифференциальное тепловое реле перегрузки |
| Название устройства | LRD |
| Область применения реле | Защита двигателя |
| Совместимость продуктов | LC1D115 LC1D150 |
| Тип сети | Переменный ток ПОСТОЯННЫЙ ТОК |
| Класс тепловой перегрузки | Класс 10А в соответствии с МЭК 60947-4-1 |
| Границы регулирования тепловой защиты | 80…104 А |
| [Ui] номинальное напряжение изоляции | Круг подачи питание: 1000 В в соответствии с МЭК 60947-4-1 Круг подачи питания: 600 В в соответствии с CSA Круг подачи питания: 600 В в соответствии с UL |
| Дополнительная информация | |
| Частота сети | 0...400 Гц |
| Монтажная опора | Пластина, со специальными аксессуарами Рейка, со специальными аксессуарами Под контактор |
| Порог отключения | 1.14 +/- 0.06 Ir в соответствии с МЭК 60947-4-1 |
| Компонирование вспомогательного контакта | 1 нормально открытый + 1 нормально закрытый |
| [Ith] условный тепловой ток в открытом вык | 5 А для схема сигнализации |
| Допустимый ток | 0,06 А на 440 В DC-13 для схема сигнализации 0,12 А на 600 В AC-15 для схема сигнализации |
| [Ue] номинальное рабочее напряжение | 1000 В переменный ток 0...400 Гц для круга подачи питания в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для схема сигнализации 4 А BS для схема сигнализации |
| [Uimp] номинальное импульсное выдерживаемое напряжение | >6 кВ в соответствии с МЭК 60947-1 |
| Чувствительность к разрыву фазы | Ток отключения 130 % от Ir на двух фазах, последняя на 0 |
| Тип управления | Красный Кнопочный выключатель остановка Голубой Кнопочный выключатель сброса |
| Температурная компенсация | -20…60 °C |
| Клеммы подключения | Подача питания: Винтовой зажим 1 кабель(и) 4… 35 мм² гибкий с кабельным наконечником Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² гибкий без кабельного наконечника Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² гибкий с кабельным наконечником Цепь управления: Винтовой зажим 2 кабель(и) 1…2,5 мм² Твердый без кабельного наконечника Кручок подачи питания: Винтовой зажим 1 кабель(и) 4…50 мм² гибкий без кабельного наконечника Колесо подачи питания: Винтовой зажим 1 кабель(и) 4…50 мм² Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления: 1,7 Н.м - на Винтовой зажим Круг подачи питания: 9 Н.м - на Винтовой зажим |
| Глубина | 132 мм |
| Масса нетто | 0,9 кг |
| Окружающая среда | |
| Климатическая устойчивость | в соответствии с IACS E10 |
| Степень защиты | IP20 соответственно к МЭК 60529 |
| Рабочая температура окружающей среды | -20…60 °C без занижения в соответствии с МЭК 60947-4-1 |
| Температура окружающего воздуха для сож | -60…70 °C |
| Огнестойкость | V1 соответственно к UL 94 |
| Механическая стойкость | Вибрации: 6 Гн в соответствии с МЭК 60068-2-6 Удары: 15 Гн за 11 мс соответственно к МЭК 60068-2-7 |
| Электрическая прочность изоляции | 2,2 кВ на 50 Гц в соответствии с МЭК 60947-1 |
| Стандарты | МЭК 60947-4-1 МЭК 60947-5-1 UL 60947-4-1 UL 60947-5 -1 CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
| Сертификация изделия | IEC UL CSA CCC EAC ATEX INERIS |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,500 см |
| Ширина 1 упаковки | 13,500 см |
| Длина 1 упаковки | 11,000 см |
| Вес 1 упаковки | 836,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 8,850 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 80 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Длина 3 упаковки | 80,000 см |
| Вес 3 упаковки | 81,084 кг |
| Гарантия | |
| Гарантия | 18 months |
