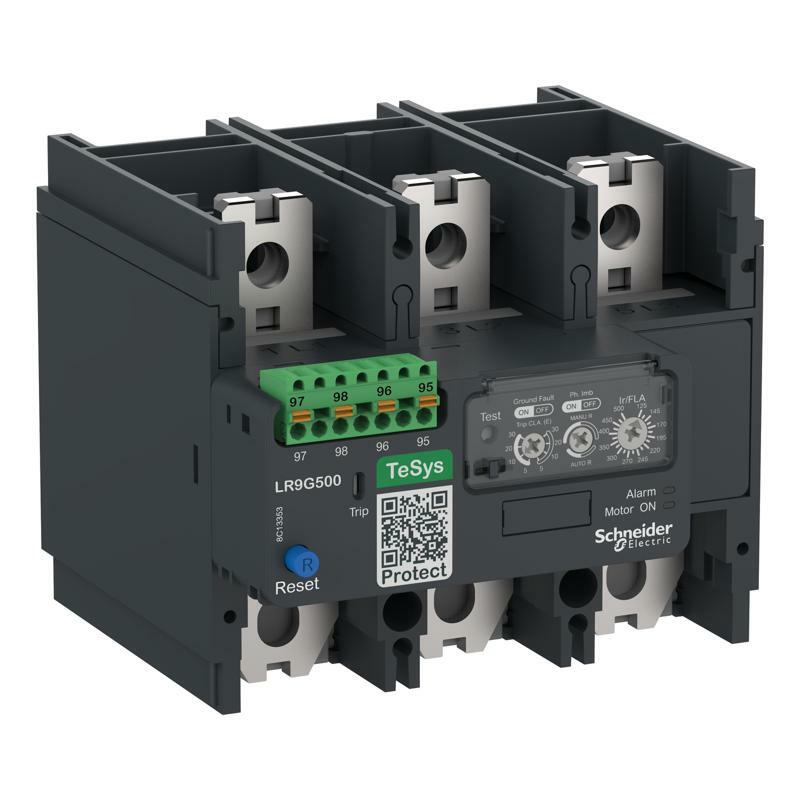

Реле перегрузки Tesys G 125-500а
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys LRG |
| Тип изделия или компонента | Электронное тепловое реле перегрузки |
| Название устройства | LR9G |
| Область применения реле | Защита двигателя |
| Тип сети | Переменный ток |
| Класс тепловой перегрузки | Класс 5E...30E в соответствии с МЭК 60947-4-1 |
| Границы регулирования тепловой защиты | 125…500 А |
| Дополнительная информация | |
| Частота сети | 30...60 Гц 100 Гц |
| Категория перенапряжения | III |
| Порог отключения | 1.125 +/- 0.07 In в соответствии с МЭК 60947-4- 1 |
| Тип защиты | Защита от замыкания на землю - регулирование времени срабатывания: 0…1 с - для цепи сигнализации в соответствии с МЭК 60947-4-1 Защита от замыкания на землю - регулировка времени срабатывания: 0…1 с - для цепи сигнализации в соответствии с UL 60947-4-1 Обрыв фазы - регулировка времени срабатывания: 0…4 с - для цепи сигнализации Перекис фаз - регулировка времени срабатывания: 0…5 с - для цепь сигнализации в соответствии с МЭК 60947-4-1 Перекис фаз - регулировка времени срабатывания: 0…5 с - для цепь сигнализации в соответствии с UL 60947- 4-1 |
| Местная сигнализация | СВЕТОДИОД Индикатор срабатывания |
| Тип контакта и соединение | 1 нормально открытый + 1 нормально закрытый |
| [Ith] условный тепловой ток в открытом исп | 5 А |
| [Uc] напряжение схемы управления | 24...500 В переменный ток 50/60 Гц 24...250 В ПОСТОЯННЫЙ ТОК |
| [Ue] номинальное рабочее напряжение | 1000 В переменный ток 50/60 Гц |
| [ Uimp] номинальная импульсная выдерживаемая напря | 8 кВ |
| Перезагрузка | Автоматический сброс Инструкция |
| Механическая износостойкость | 7000 циклов |
| Устойчивость к импульсным перенапряжениям | 4 кВ |
| Электромагнитная совместимость | Электромагнитная устойчивость в соответствии с МЭК 60947-4-1 Испытание на эмиссиюкритерии A в соответствии с МЭК 60947-4-1 Устойчивость к радиоэлектронным помехам - испытательный уровень: 20 В/м в соответствии с МЭК 61000-4-3 Тест на устойчивость к перепадам и прерываниям напряжения в соответствии с SEMI F47 |
| Клеммы подключение | Круг подачи питания: планка - сечение шины: 32 x 10 мм Круг подачи питания: наконечники-кольцевые клеммы 1 240 мм² Цепь управления: Задвигаются 1 0,2…2 ,5 мм² - жесткость кабеля: Твердый многожильный без кабельного наконечника Цеп управления: Задвигаются 1 0,25…2,5 мм² - жесткость кабеля: гибкий с кабельным наконечником Цеп управления: Задвигаются 2 0,5… 1,0 мм² с кабельным наконечником |
| Момент затяжки | 35 Н.м |
| Монтажная опора | Непосредственно на контактор Пластина |
| Стандарты | МЭК 60947-4-1 МЭК 60947- 5-1 UL 60947-4-1 CSA C22.2 № 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 |
| Сертификация изделия | Схема CB CCC cULus UKCA ATEX EU-RO- MR by DNV-GL EAC |
| Окружающая среда | |
| Степень защиты | IP2x Передняя панель с кожухами в соответствии с МЭК 60529 IP2x Передняя панель с кожухами в соответствии с VDE 0106 |
| Защитная обработка | TH |
| Рабочая температура окружающей среды | -25…60 °C |
| Температура окружающего воздуха для собер | -60…80 °C |
| Допустимая температура окружающей среды вокруг при | -40…60 °C при Uc |
| Регулировка настройки циферблата | -25…60 °C |
| Механическая стойкость | Вибрации 5…300 Гц 6 gn контактор разомк Удары 15 gn 11 мс контактор замкнут |
| Высота | 114 мм |
| Ширина | 140 мм |
| Глубина | 140 мм |
| Масса нетто | 1,55 кг |
| Цвет | Темно-серый |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 18,500 см |
| Ширина 1 упаковки | 19,000 см |
| Длина 1 упаковки | 24,000 см |
| Вес 1 упаковки | 2,104 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 2 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 4,733 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 16 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Длина 3 упаковки | 80,000 см |
| Вес 3 упаковки | 45,864 кг |
