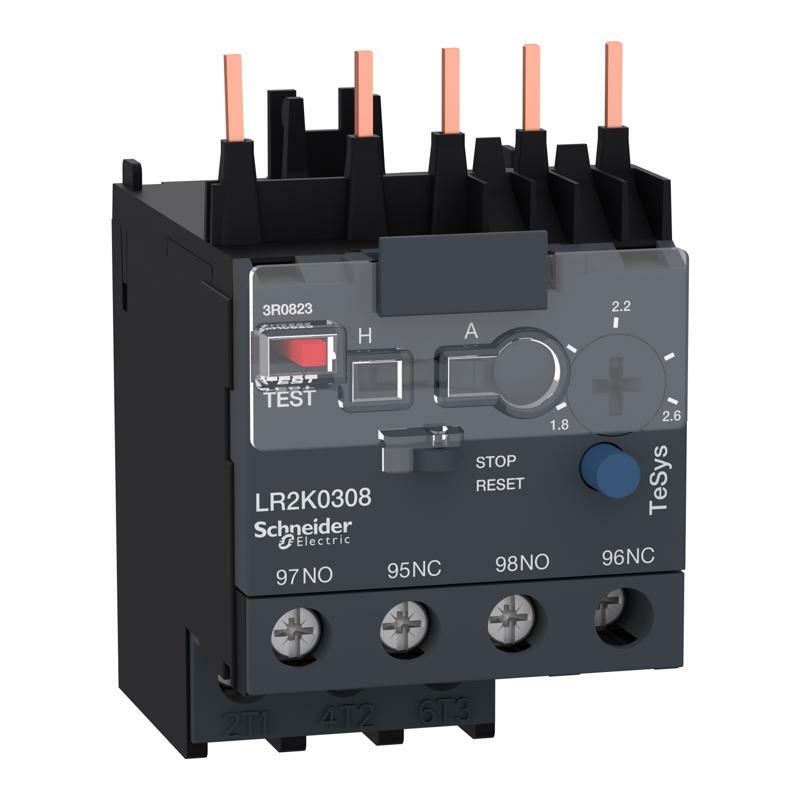

Реле защиты 1,8-2,6
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys LRK |
| Тип изделия или компонента | Дифференциальное тепловое реле перегрузки |
| Название устройства | LR2K |
| Область применения реле | Защита двигателя |
| Совместимость продуктов | LP4K LC1K LC7K LP1K |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Класс тепловой перегрузки | Класс 10А в соответствии с МЭК 60947-4-1 |
| Границы регулирования тепловой защиты | 1,8…2,6 А |
| [Ui] номинальное напряжение изоляции | Круг подачи питания: 690 В в соответствии с BS 4941 Круг подачи питания: 690 В в соответствии с МЭК 60947 Круг подачи питания: 750 В согласно VDE 0110 группа C Круг подачи питания: 600 В согласно CSA C22.2 № 14 |
| Дополнительная информация | |
| Частота сети | <= 400 Гц |
| Монтажная опора | Под контактор Пластина, со специальными аксессуарами Рельс, со специальными аксессуарами |
| Компонирование вспомогательного контакта | 1 нормально открытый + 1 нормально закрытый |
| [Ith] условный тепловой ток в открытом вык | 6 А для схема сигнализации |
| [Ue] номинальное рабочее напряжение | <= 690 В для круга подачи питания 690 В переменный ток AC-15 для схема сигнализации 250 В ПОСТОЯННЫЙ ТОЧ DC-13 для схема сигнализации |
| Номинальный ток предохранителя | 6 А gG для схема сигнализации в соответствии с VDE 0660 6 А gG для схема сигнализации в соответствии с МЭК 60947 |
| [Uimp] номинальная импульсная выдерживаемая напр | 6 кВ |
| Рассеяемая мощность на полюс | 2 В |
| Чувствительность к разрыву фазы | Так в соответствии с МЭК 60947-4-1 |
| Местная сигнализация | Индикатор срабатывания (Желтый ) |
| Тип управления | Красный Кнопочный выключатель функция теста отключения Голубой Кнопочный выключатель остановка и ручной сброс селекторный переключатель ручной или автоматический сброс |
| Клеммы подключения | Винтовый зажим 1 кабель(и) 1,5…4 мм²Твердый Винтовой зажим 2 кабель(и) 1, 5…4 мм²Твердый Винтовый зажим 1 кабель(и) 0,75…4 мм²гибкий без кабельного наконечника Винтовой зажим 2 кабель(и) 0,75…4 мм²гибкий без кабельного наконечника Винтовый зажим 1 кабель(и) 0,34…2,5 мм²гибкий с кабельным наконечником Винтовой зажим 2 кабель(и) 0,34…1,5 мм²гибкий с кабельным наконечником |
| Момент затяжки | 1,3 Н.м - на Винтовой зажим - с отверткой Philips № 2 1,3 Н.м - на Винтовой зажим - с отверткой плоский Ø 6 мм />1,3 Н.м - на Винтовой зажим - с отверткой крестообразный № 2 |
| Высота | 58 мм |
| Ширина | 45 мм |
| Глубина | 65 мм |
| Масса нетто | 0,145 кг |
| Окружающая среда | |
| Стандарты | BS 4941 VDE 0660 МЭК 60947 NF C 63-650 |
| Сертификация изделия | UL CSA UKCA |
| Защитная обработка | TC в соответствии с МЭК 60068 TC в соответствии с DIN 50016 |
| Степень защиты | IP2x в соответствии с МЭК 60529 |
| Рабочая температура окружающей среды th> | -20…55 °C без занижения в соответствии с МЭК 60947 -30…60 °C со снижением в соответствии с МЭК 60947 |
| Температура окружающего воздуха для сож | -40…70 °C |
| Высота над уровнем моря | 2000 m без занижения |
| Огнестойкость | 850 °C в соответствии с МЭК 60695-2-1 |
| Огнестойкость | V1 Требование 2 в соответствии с NF F 16-101 Требование 2 в соответствии с NF F 16-102 |
| Механическая устойчивость | Удары NO контакт: 10 Гн в течение 11 мс в соответствии с МЭК 60068-2-27 Удары NC контакт: 10 Гн в течение 11 мс в соответствии с МЭК 60068-2-27 Вибрации NO контакт: 2 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Вибрации NC контакт: 2 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,200 см |
| Ширина 1 упаковки | 4,800 см |
| Длина 1 упаковки | 8,500 см |
| Вес 1 упаковки | 157,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 41 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 6,800 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 656 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Длина 3 упаковки | 80,000 см |
| Вес 3 упаковки | 118,772 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
