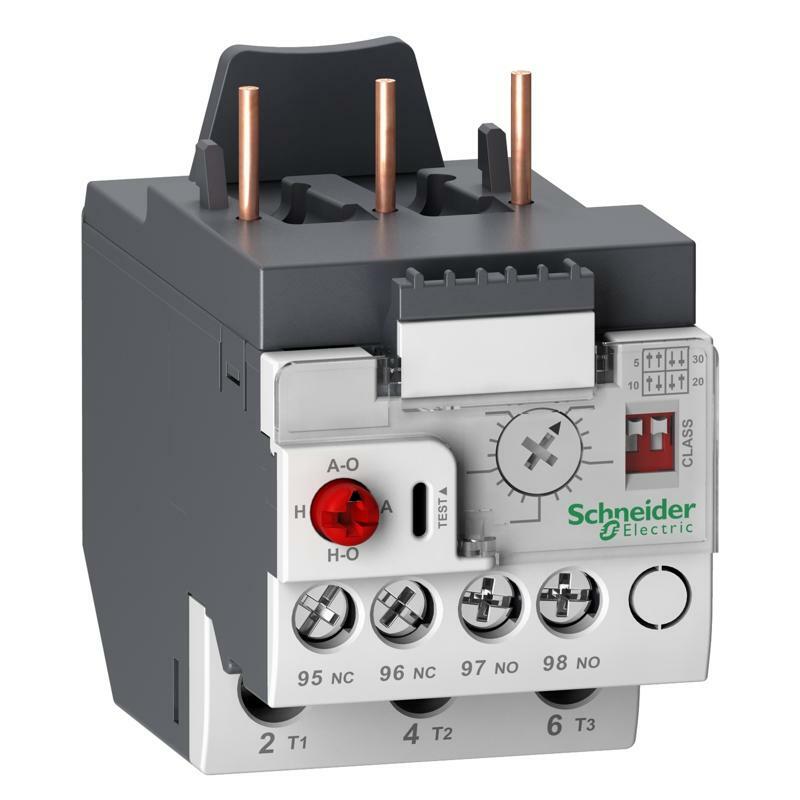

Электронное РЕЛЕ перегрузки Tesys D 6.4-32
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys LRD |
| Название устройства | LR9D |
| Тип изделия или компонента | Электронное тепловое реле перегрузки |
| Область применения реле | Защита двигателя |
| Совместимость продуктов | LC1D09 LC1D25 LC1D32 LC1D38 LC1D12 LC1D18 |
| Класс тепловой перегрузки | Класс 5...30 |
| Границы регулирования тепловой защиты | 6,4… 32 А |
| Потребление энергии [Вт] | 300 мВт |
| Монтажная опора | Под контактор Пластина, со специальными аксессуарами Рейка, со специальными аксессуарами |
| Дополнительная информация | |
| [Ue] номинальное рабочее напряжение | 690 В для круга подачи питания 660 В для схема сигнализации |
| [Ui] номинальное напряжение изоляции | Круг подачи питания: 1000 В Схема сигнализации: 690 В |
| Порог отключения | 1,25 В согласно МЭК 60947-4-1 |
| Тип управления | Красный Кнопочный выключатель остановка и ручной сброс Белый 2 микропереключателя регулируемый класс отключения Красный ручка Автоматический сброс Серый циферблат регулировки тока полной нагрузки |
| Временной диапазон | 1,5... 4 мин - время автоматического сброса |
| [Ith] условный тепловой ток в открытом исп | 5 А для схема сигнализации |
| Номинальный ток предохранителя | 5 А gG для схема сигнализации 5 А BS для схема сигнализации |
| [Uimp] номинальная импульсная выдерживаемая напр | 6 кВ |
| Чувствительность к разрыву фазы | Разность фаз> 40 3 с в соответствии с МЭК 60947-4-1 |
| Электромагнитная совместимость | Устойчивость к перенапряжению: 2 кВ Общий режим в соответствии с МЭК 61000-4-5 Устойчивость к электростатическому разряду: 8 кВ соответствии с МЭК 61000-4-2 Устойчивость к радиоэлектронным помехам: 10 В/м в соответствии с МЭК 61000-4-3 Устойчивость к быстрым переходным процессам: 2 кВ соответствии с МЭК 61000-4-4 |
| Клеммы подключения | Цепь управления: Винтовой зажим 1 кабель 2,5 мм² - жесткость кабеля: Твердый или гибкий - без кабельного наконечника Круг подачи питания: Винтовой зажим 1 кабель 16 мм² - жесткость кабеля: Жесткий или гибкий - без кабельного наконечника |
| Момент затяжки | Цепь управления: 0,8 Н.м на Винтовой зажим Кручок подачи питания: 3,1 Н.м на Винтовой зажим |
| Высота | 72,5 мм |
| Ширина | 45 мм |
| Глубина | 79,9 мм |
| Масса нетто | 0,18 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-4-1 МЭК 60947-5-1 UL 60947-4-1 UL 60947-5-1< CSA C22.2 № 60947-4-1 CSA C22.2 № 60947-5-1 GB/T 14048.4 GB/T 14048.5 |
| Сертификация изделия | IECEE CB Scheme UL CSA CCC |
| Степень защиты | IP20 Передняя панель в соответствии с МЭК 60529 |
| Рабочая температура окружающей среды | -25…70 °C в соответствии с МЭК 60255- 8 |
| Температура окружающего воздуха для собрать | -55…80 °C |
| Высота над уровнем моря | 2000 m без занижения |
| Механическая устойчивость | Вибрации 10...150 Hz: 6 Гн в соответствии с МЭК 60068- 2-6 Удары 230 В AC: 15 Гн в соответствии с МЭК 60068-2-7 |
| Электрическая прочность изоляции | 6 кВ 50 Гц в соответствии с МЭК 60255-5 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 5,3 см |
| Ширина 1 упаковки | 7,4 см |
| Длина 1 упаковки | 9,0 см |
| Вес 1 упаковки | 220,96 г |
| Тип 2 упаковки | CAR |
| Количество единиц в 2 упаковке | 30 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 6,629 кг |
