| Диапазон | TeSys |
|---|

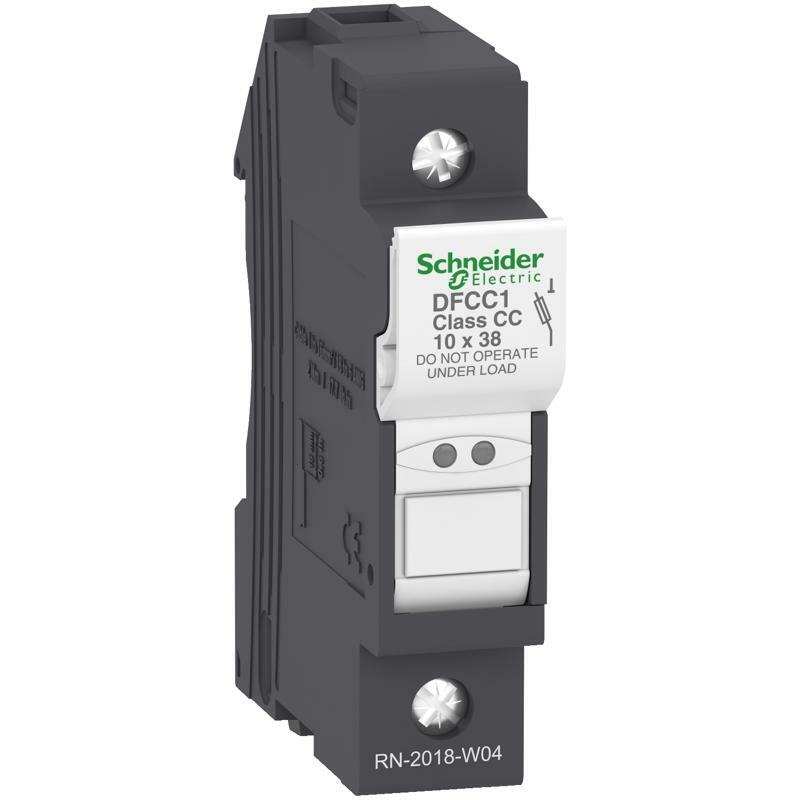

| Название продукта | TeSys DF |
|---|
| Тип изделия или компонента | Держит предохранителя |
|---|
| Название устройства | DFCC |
|---|
| Описание полюсов | 1P |
|---|
| Тип предохранителя | , CC |
|---|
| Тип управления | Переключатель запирается на замок |
|---|
| Категория применения | AC-20B в соответствии с МЭК 60947-3 |
|---|
| [Ue] номинальное рабочее напряжение | 600 В переменный ток |
|---|
| [Ie] номинальный рабочий ток | 30 А |
|---|
| [Ui] номинальная напряжение изоляции | 600 В переменный ток |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
|---|
| Устойчивость к току КЗ | 200 кА 600 В в соответствии с UL 512 |
|---|
| Рассеяемая мощность [Вт] | 3 В максимальная мощность, рассеиваемая предохранителем |
|---|
| Дополнительная информация |
|---|
| Стандарты | UL 4248-1
UL 4248-4
CSA C22.2 № 4248-1
CSA C22.2 № 4248-4 |
|---|
| Сертификация изделия | UL
CSA |
| Монтажная опора | Симметричная din-рейка 35 мм |
|---|
| Монтажное положение | Вертикальный (допуск: +/- 23°) |
|---|
| Клеммы подключения | Винтовый зажим 1 кабель(и) 1…16 мм²жесткий
Винтовой зажим 2 кабель(и) 1…6 мм²жесткий
Винтовой зажим 1 кабель(и) 1…16 мм²гибкий с или без
Винтовой зажим 2 кабель(и) 1…6 мм²гибкий с или без |
|---|
| Момент затяжки | 2 Н.м - с отверткой PZ2
2 Н.м – с отверткой плоский Ø 5.5 мм |
|---|
| Высота | 79,5 мм |
|---|
| Ширина | 17,5 мм |
|---|
| Глубина | 61 мм |
|---|
| Масса нетто | 0,042 кг |
|---|
| Количество в одном комплекте | Набор из 12 штук |
|---|
| Окружающая среда |
|---|
| Температура окружающего воздуха для собрать | -40…70 °C |
|---|
| Рабочая температура окружающей среды | -40…70 °C при понижении температуры выше 20°C |
|---|
| Высота над уровнем моря | 0...2000 m Без снижения номинальных характеристик |
|---|
| Степень защиты | IP20 |
|---|
| Степень загрязнения | 3 |
|---|
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
|---|
| Код совместимости | DFCC |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 1,7 см |
|---|
| Ширина 1 упаковки | 6,2 см |
|---|
| Длина 1 упаковки | 8 см |
|---|
| Вес 1 упаковки | 44 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 12 |
|---|
| Высота 2 упаковки | 6,7 см |
|---|
| Ширина 2 упаковки | 8,5 см |
|---|
| Длина 2 упаковки | 22,2 см |
|---|
| Вес 2 упаковки | 562 г |
| Тип 3 упаковки | S03 |
|---|
| Количество единиц в 3 упаковке | 192 |
|---|
| Высота 3 упаковки | 30 см |
|---|
| Ширина 3 упаковки | 30 см |
|---|
| Длина 3 упаковки | 40 см |
|---|
| Вес 3 упаковки | 9,554 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
