| Диапазон | TeSys |
|---|

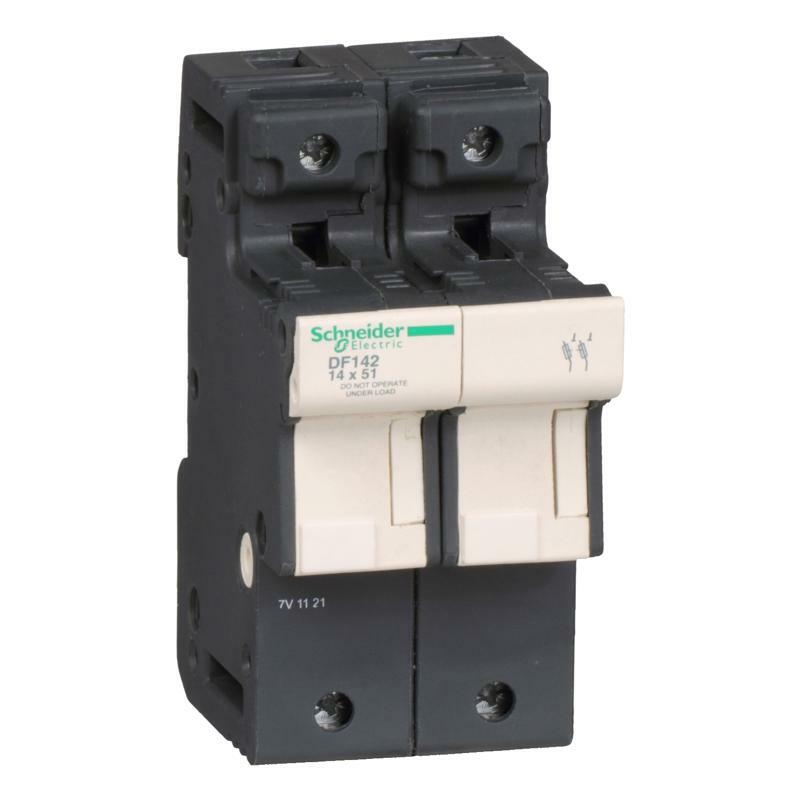

| Название продукта | TeSys DF |
|---|
| Тип изделия или компонента | Держит предохранителя |
|---|
| Название устройства | DF14 |
|---|
| Совместимость продуктов | DF2EA патрон предохранителя
DF2EN патрон предохранителя |
|---|
| Описание полюсов | 2P |
|---|
| Размер предохранителя | 14 x 51 мм td> |
|---|
| Тип предохранителя | , gG
, AM |
|---|
| Тип управления | Переключатель |
|---|
| [Ue] номинальное рабочее напряжение | 690 В переменный ток
690 В ПОСТОЯННЫЙ ТОК |
|---|
| [Ie] номинальный рабочий ток | 50 А |
|---|
| [Ui] номинальное напряжение изоляции | 690 В переменный ток |
|---|
| [Uimp] номинальная импульсная выдерживаемая напря | 8 кВ |
|---|
| [Ipk] номинальный ударный ток | 15 кА с трубчатыми звеньями в соответствии с МЭК 60269-1 |
|---|
| Устойчивость к току КЗ | 120 кА 400 В соответственно к МЭК 60947-3
120 кА 500 В в соответствии с МЭК 60947-3
80 кА 690 В в соответствии с МЭК 60947-3 |
|---|
| Дополнительная информация |
|---|
| Стандарты | МЭК 60947-3
МЭК 60269-2
UL 4248-1
CSA C22.2 № 4248-1 |
|---|
| Сертификация изделия | IEC
UL
CSA
EAC |
|---|
| Монтажная опора | Симметричная din-рейка 35 мм |
|---|
| Монтажное положение | Вертикальный (допуск: +/- 23°) |
|---|
| Клеммы подключения | Винтовой зажим 1 кабель(и) 2,5…25 мм²жесткий
Винтовой зажим 2 кабель(и) 2,5…10 мм²жесткий
Винтовой зажим 1 кабель(и) 2,5…25 мм²гибкий с или без
Винтовой зажим 2 кабель(и) 2,5…10 мм²гибкий или без |
|---|
| Момент затяжки | 3,5 Н.м |
|---|
| Высота | 110,8 мм |
|---|
| Ширина | 52,5 мм |
|---|
| Глубина | 76,5 мм |
|---|
| Масса нетто | 0,280 кг |
|---|
| Количество в одном комплекте | Набор из 3 шт. |
|---|
| Окружающая среда |
|---|
| Температура окружающего воздуха для собе | -40…80 °C |
|---|
| Рабочая температура окружающей среды | -20…60 °C при понижении температуры выше 20°C |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529 |
|---|
| Защитная обработка | TH |
|---|
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
|---|
| Код совместимости | DF14 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковка | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 5,3 см |
|---|
| Ширина 1 упаковки | 7,7 см |
|---|
| Длина 1 упаковки | 11,1 см |
|---|
| Вес 1 упаковки | 237,0 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 3 |
|---|
| Высота 2 упаковки | 16,4 см |
|---|
| Ширина 2 упаковки | 11,3 см |
|---|
| Длина 2 упаковки | 7,9 см |
|---|
| Вес 2 упаковки | 766,0 г |
|---|
| Тип 3 упаковки | S03 |
|---|
| Количество единиц в 3 упаковке | 36 |
|---|
| Высота 3 упаковки | 30,0 см |
|---|
| Ширина 3 упаковки | 30,0 см |
|---|
| Длина 3 упаковки | 40,0 см |
|---|
| Вес 3 упаковки | 9,686 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
