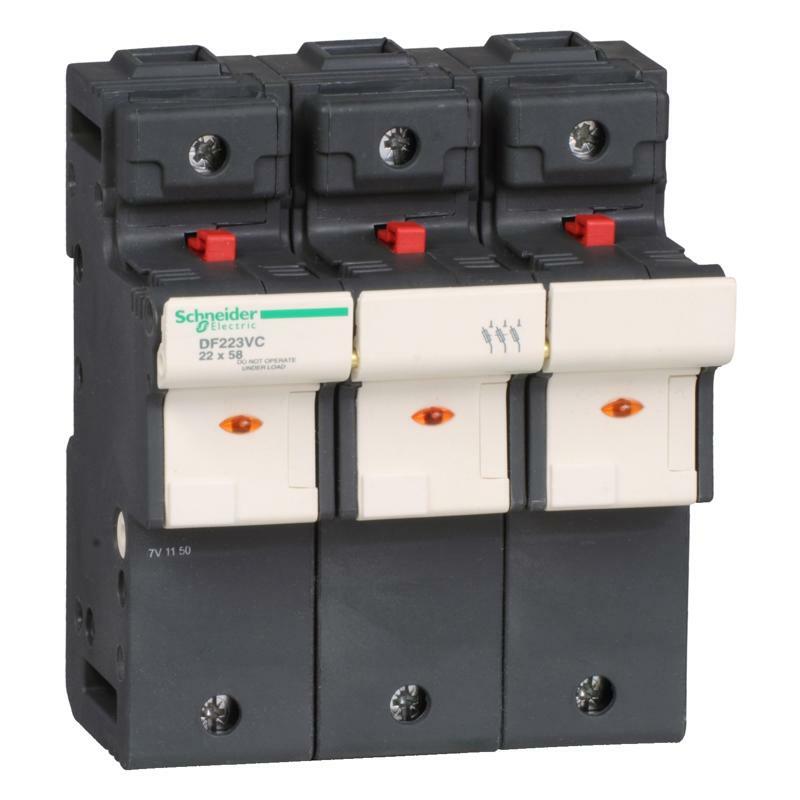

Утр.зап. 3P 125A ЗАП. 22 X 58 MM
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys DF |
| Тип изделия или компонента | Держит предохранителя |
| Название устройства | DF22 |
| Совместимость продуктов | DF3FA ударник патрона предохранителя DF3FN ударник патрона предохранителя DF22AM блок вспомогательных контактов |
| Описание полюсов | 3P |
| Размер предохранителя | 22 x 58 мм |
| Тип предохранителя | , gG , аМ |
| Тип управления | Переключатель |
| Местная сигнализация | Индикация перегорания предохранителя |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 690 В ПОСТОЯННЫЙ ТОК |
| [Ie] номинальный рабочий ток | 125 А |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ipk] номинальный ударный ток | 19 кА с трубчатыми звеньями в соответствии с МЭК 60269-1 |
| Устойчивость к току КЗ | 120 кА 400 В в соответствии с МЭК 60947-3 120 кА 500 В соответственно к МЭК 60947-3 80 кА 690 В в соответствии с МЭК 60947-3 |
| Дополнительная информация | |
| Стандарты | МЭК 60947-3 МЭК 60269-2 UL 4248-1 CSA C22.2 № 4248-1 |
| Сертификация изделия | IEC UL CSA EAC |
| Монтажная опора | Симметричная din-рейка 35 мм |
| Монтажное положение | Вертикальный (допуск: +/- 23°) |
| Клеммы подключения | Винтовой зажим 1 кабель(и) 2,5…35 мм²жесткий Винтовой зажим 2 кабель(и) 2,5…25 мм²жесткий /> Винтовой зажим 1 кабель(и) 2,5…35 мм²гибкий с или без Винтовой зажим 2 кабель(и) 2,5…25 мм²гибкий с или без |
| Момент затяжки | 4 Н.м |
| Высота | 127,5 мм |
| Ширина | 105 мм |
| Глубина | 76,5 мм |
| Масса нетто | 0,657 кг |
| Количество в одном комплекте | Комплект из 2 шт |
| Окружающая среда | |
| Температура окружающего воздуха для собрать | -40…80 °C |
| Рабочая температура окружающей среды | -20…60 °C при понижении температуры выше 20°C |
| Степень защиты | IP20 в соответствии с МЭК 60529 |
| Защитная обработка | TH |
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
| Код совместимости | DF22 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 12,75 см |
| Ширина 1 упаковки | 10,5 см |
| Длина 1 упаковки | 7, 7 см |
| Вес 1 упаковки | 558 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 2 |
| Высота 2 упаковки | 8,3 см |
| Ширина 2 упаковки | 13 см |
| Длина 2 упаковки | 22,5 см |
| Вес 2 упаковки | 1,189 кг |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 18 |
| Высота 3 упаковки | 30 см |
| Ширина 3 упаковки | 30 см |
| Длина 3 упаковки | 40 см |
| Вес 3 упаковки | 11,158 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
