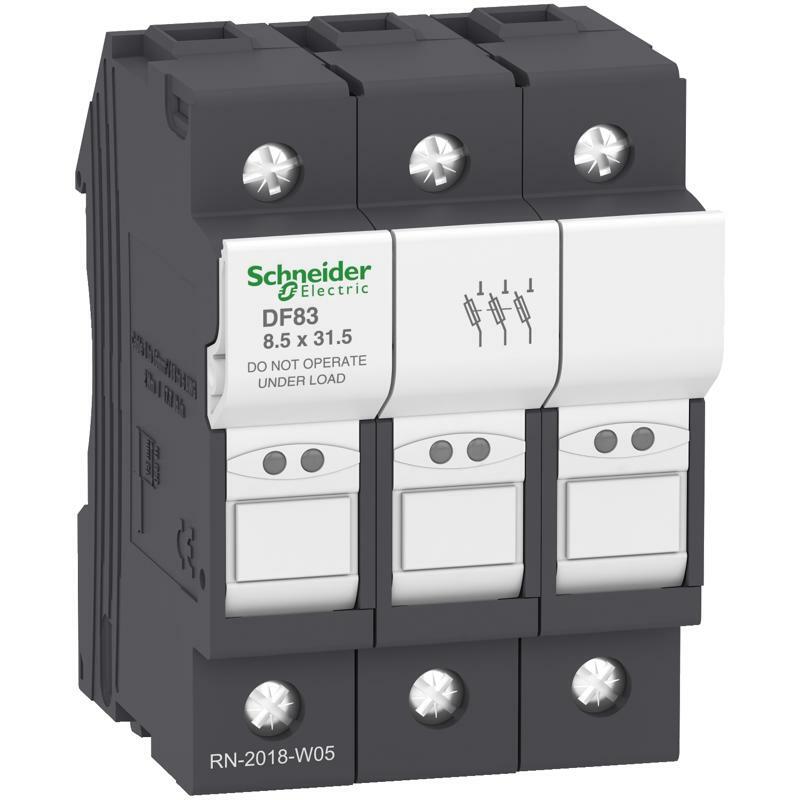

Утр.зап. 3P 25A ЗАП. 8,5 X 31,5 M DF83
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys DF |
| Тип изделия или компонента | Держит предохранителя |
| Название устройства | DF8 |
| Совместимость продуктов | DF2BA патрон предохранителя DF2BN патрон предохранителя |
| Описание полюсов | 3P |
| Размер предохранителя | 8.3 x 31.5 мм td> |
| Тип предохранителя | , аМ , gG |
| Тип управления | Переключатель запирается на замок |
| Категория применения | AC-20B в соответствии с МЭК 60947-3 |
| [Ue] номинальное рабочее напряжение | 400 В переменный ток |
| [Ie] номинальный рабочий ток | 25 А на 400 В переменный ток |
| [Ith] условный тепловой ток в открытом вык | 25 А на <20 °C |
| [Ui] номинальное напряжение изоляции | 500 В переменный ток |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Категория перенапряжения | III |
| Устойчивость к току КЗ | 20 кА 400 В в соответствии с МЭК 60947-3 |
| Рассеяемая мощность [Вт] | 2,5 В максимальная рассеиваемая предохранителем мощность |
| Дополнительная информация | |
| Стандарты | МЭК 60947-3 МЭК 60269- 2 |
| Сертификация изделия | IEC EAC DNV-GL |
| Монтажная опора | Симметричная din-рейка 35 мм |
| Монтажное положение | Вертикальный (допуск: +/- 23°) |
| Клеммы подключения | Винтовый зажим 1 кабель(и) 1…16 мм²жесткий Винтовый зажим 2 кабель(и) 1…6 мм²жесткий /> Винтовой зажим 1 кабель(и) 1…16 мм²гибкий с или без Винтовой зажим 2 кабель(и) 1…6 мм²гибкий с или без |
| Момент затяжки | 2,2 Н.м - с отверткой PZ2 2,2 Н.м - с отверткой плоский Ø 5.5 мм |
| Высота | 79,5 мм |
| Ширина | 52,5 мм |
| Глубина | 61 мм |
| Масса нетто | 0,126 кг |
| Количество в одном комплекте | Набор из 4 штук |
| Окружающая среда | |
| Температура окружающего воздуха для собе | -40…70 °C |
| Рабочая температура окружающей среды | -40…70 °C при понижении температуры выше 20°C |
| Высота над уровнем моря | 0...2000 m Без понижения номинальных характеристик |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
| Код совместимости | DF8 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 8,8 см |
| Ширина 1 упаковки | 5,2 см |
| Длина 1 упаковки | 6, 4 см |
| Вес 1 упаковки | 142 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 4 |
| Высота 2 упаковки | 6,8 см |
| Ширина 2 упаковки | 8,5 см |
| Длина 2 упаковки | 22,2 см |
| Вес 2 упаковки | 568 г |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 64 |
| Высота 3 упаковки | 30 см |
| Ширина 3 упаковки | 30 см |
| Длина 3 упаковки | 40 см |
| Вес 3 упаковки | 9,641 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
