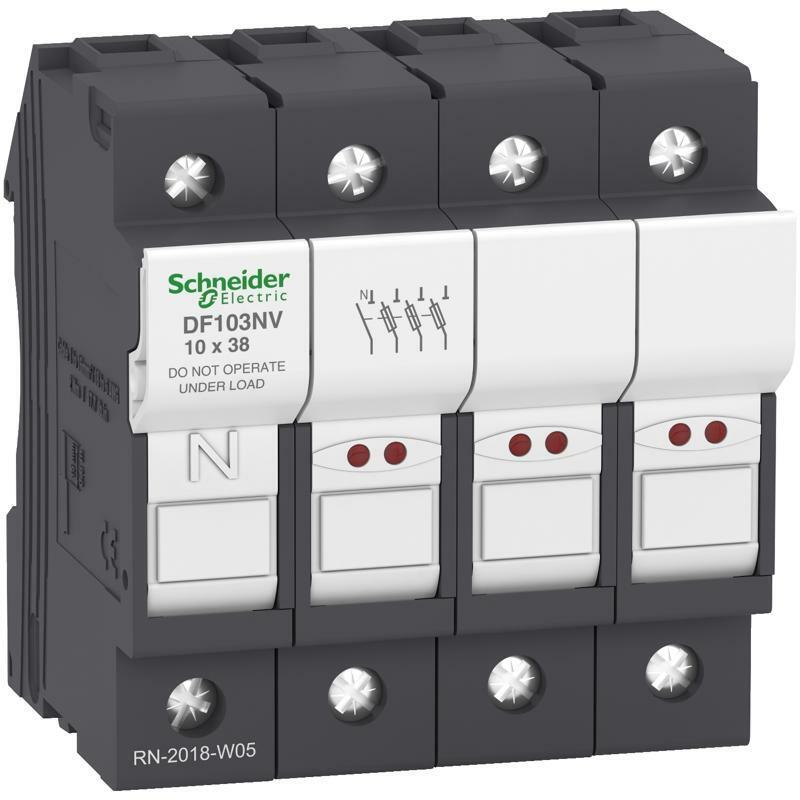

Утр.зап. 3P N 32A ЗАП. 10 X 38 MM
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys DF |
| Тип изделия или компонента | Держит предохранителя |
| Название устройства | DF10 |
| Состав устройства | трубчатое звено для зафиксировано в нейтральном полюсе |
| Совместимость продуктов | DF2CA патрон предохранителя DF2CN патрон предохранителя |
| Описание полюсов | 3P + N |
| Размер предохранителя | 10 x 38 мм |
| Тип предохранителя | , gG , AM |
| Тип управления | Переключатель запирается на замок |
| Местная сигнализация | Индикация перегорания предохранителя |
| Категория применения | AC-20B в соответствии с МЭК 60947-3 DC-20B в соответствии с МЭК 60947-3 |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 690 В ПОСТОЯННЫЙ ТОК |
| [Ie] номинальный рабочий ток | 32 А на 400 В переменный ток |
| [Ith] условный тепловой ток в открытом исп | 32 А на <20 °C |
| [Ui] номинальное напряжение изоляции | 690 В переменный ток |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Категория перенапряжения | III |
| Устойчивость к току КЗ | 120 кА 400 В в соответствии с МЭК 60947-3 120 кА 500 В в соответствии с МЭК 60947-3 |
| Рассеянная мощность [Вт] | 3 В максимальная рассеиваемая предохранителем мощность |
| Дополнительная информация | |
| Стандарты | МЭК 60947-3 МЭК 60269-2 UL 4248-1 CSA C22.2 № 4248-1 EN 45545-2 R22 HL2 |
| Сертификация изделия | IEC UL CSA CCC EAC DNV-GL |
| Монтажная опора | Симметричная din-рейка 35 мм |
| Монтажное положение | Вертикальный (допуск: +/- 23°) |
| Клеммы подключение | Винтовой зажим 1 кабель(и) 1…16 мм²жесткий Винтовый зажим 2 кабель(и) 1…6 мм²жесткий Винтовый зажим 1 кабель(и) 1…16 мм²гибкий или без Винтовой зажим 2 кабель(и) 1…6 мм²гибкий с или без |
| Момент затяжки | 2,2 Н.м - с отверткой PZ2 2,2 Н.м - с отверткой плоский Ø 5.5 мм |
| Высота | 79,5 мм |
| Ширина | 70 мм |
| Глубина | 61 мм |
| Масса нетто | 0,171 кг |
| Количество в одном комплекте | Набор из 3 шт. |
| Окружающая среда | |
| Температура окружающего воздуха для сож | -40…70 °C |
| Рабочая температура окружающей среды | -40…70 °C при понижении температуры выше 20°C |
| Высота над уровнем моря | 0...2000 m |
| Степень защиты | IP20 |
| Степень загрязнения | 3 |
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2 -1 |
| Код совместимости | DF10 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 6,2 см |
| Ширина 1 упаковки | 7,1 см |
| Длина 1 упаковки | 8,0 см |
| Вес 1 упаковки | 182,0 г |
| Тип 2 упаковки | BB1 |
| Количество единиц в 2 упаковке | 3 |
| Высота 2 упаковки | 6,8 см |
| Ширина 2 упаковки | 8,5 см |
| Длина 2 упаковки | 22,2 см |
| Вес 2 упаковки | 585,0 г |
| Тип 3 упаковки | S03 |
| Количество единиц в 3 упаковке | 48 |
| Высота 3 упаковки | 30,0 см |
| Ширина 3 упаковки | 30,0 см |
| Длина 3 упаковки | 40,0 см |
| Вес 3 упаковки | 9,839 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
