| Диапазон | TeSys |
|---|

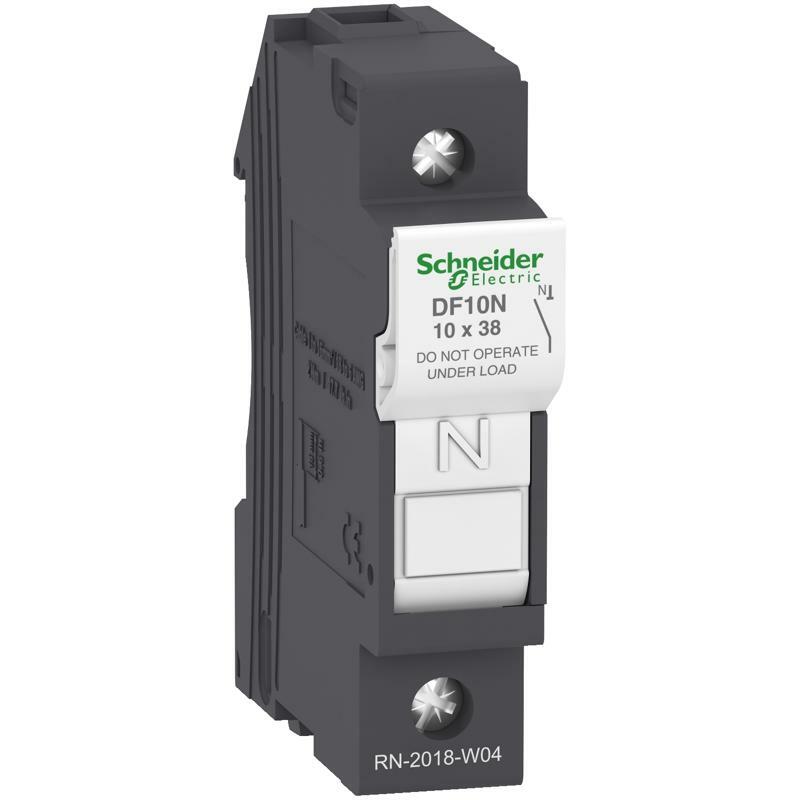

| Название продукта | TeSys DF |
|---|
| Тип изделия или компонента | Держит предохранителя |
|---|
| Название устройства | DF10 |
|---|
| Состав устройства | трубчатое звено для зафиксировано в нейтральном полюсе |
|---|
| Описание полюсов | 1N |
|---|
| Размер предохранителя | 10 x 38 мм |
|---|
| Тип предохранителя | , аМ
, gG |
|---|
| Тип управления | Переключатель запирается на замок |
|---|
| Категория применения | AC-20B в соответствии с МЭК 60947-3
DC-20B в соответствии с МЭК 60947-3 |
|---|
| [Ue] номинальное рабочее напряжение | 690 В переменный ток
690 В ПОСТОЯННЫЙ ТОК |
|---|
| [Ie] номинальный рабочий ток | 32 А на 400 В переменный ток |
|---|
| [Ith] условный тепловой ток в открытом исп | 32 А на <20 °C |
|---|
| [Ui] номинальное напряжение изоляции | 690 В переменный ток |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| Категория перенапряжения | III |
|---|
| Устойчивость к току КЗ | 120 кА 400 В в соответствии с МЭК 60947-3
120 кА 500 В в соответствии с МЭК 60947-3 |
|---|
| Дополнительная информация |
|---|
| Стандарты | МЭК 60947-3
МЭК 60269-2
UL 4248-1
CSA C22.2 № 4248-1
EN 45545-2 R22 HL2 |
|---|
| Сертификация изделия | IEC
UL когда связан с носителем фазного предохранителя
CSA
CCC
EAC
DNV-GL |
|---|
| Монтажная опора | Симметричная din-рейка 35 мм |
|---|
| Монтажное положение | Вертикальный (допуск: +/- 23°) |
|---|
| Клеммы подключения | Винтовый зажим 1 кабель(и) 1…16 мм²жесткий
Винтовой зажим 2 кабель(и) 1…6 мм²жесткий
Винтовой зажим 1 кабель(и) 1…16 мм²гибкий с или без
Винтовой зажим 2 кабель(и) 1…6 мм²гибкий с или без |
|---|
| Момент затяжки | 2,2 Н.м - с отверткой PZ2
2,2 Н.м - с отверткой плоский Ø 5.5 мм |
|---|
| Высота | 79,5 мм |
|---|
| Ширина | 17,5 мм |
|---|
| Глубина | 61 мм |
|---|
| Масса нетто | 0,045 кг |
|---|
| Количество в одном комплекте | Набор из 12 штук |
|---|
| Окружающая среда |
|---|
| Температура окружающей среды воздух для сох | -40…70 °C |
|---|
| Рабочая температура окружающей среды | -40…70 °C при понижении температуры выше 20°C |
|---|
| Высота над уровнем моря | 0...2000 m |
|---|
| Степень защиты | IP20 |
|---|
| Степень загрязнения | 3 |
|---|
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
|---|
| Код совместимости | DF10 |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 8,8 см |
|---|
| Ширина 1 упаковки | 1,7 см |
|---|
| Длина 1 упаковки | 6,4 см |
|---|
| Вес 1 упаковки | 49 г |
|---|
| Тип 2 упаковки | BB1 |
|---|
| Количество единиц в 2 упаковке | 12 |
|---|
| Высота 2 упаковки | 6 ,8 см |
|---|
| Ширина 2 упаковки | 8,5 см |
|---|
| Длина 2 упаковки | 22,2 см |
|---|
| Вес 2 упаковки | 597 г |
|---|
| Тип 3 упаковки | S03 |
|---|
| Количество единиц в 3 упаковке | 192 |
|---|
| Высота 3 упаковки | 30 см |
|---|
| Ширина 3 упаковки | 30 см |
|---|
| Длина 3 упаковки | 40 см |
| Вес 3 упаковки | 10,109 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 months |
|---|
