| Диапазон | TeSys |
|---|

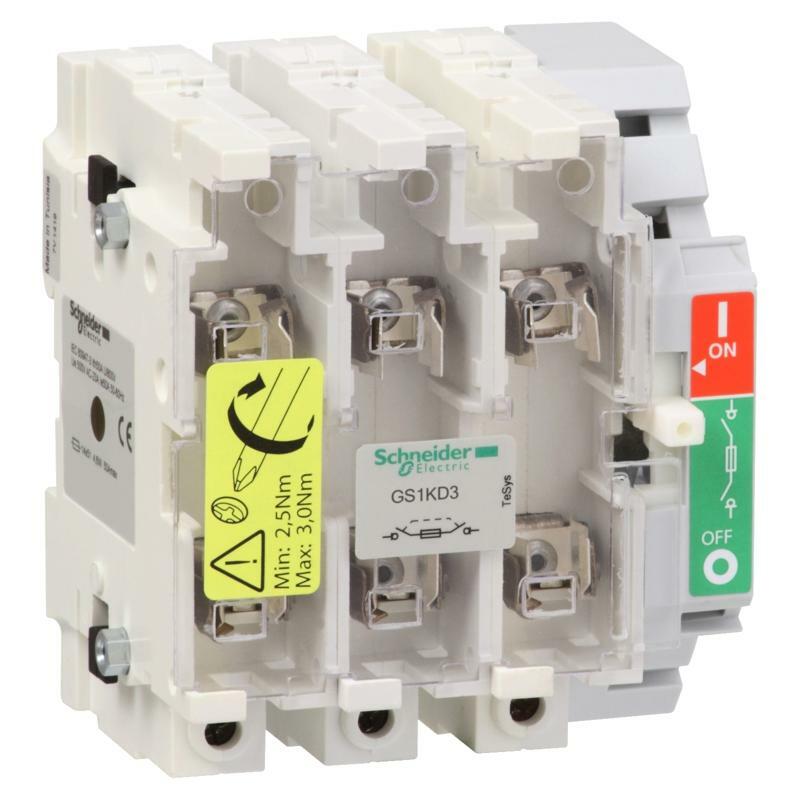

| Название продукта | TeSys GS |
|---|
| Название устройства | GS1 K |
|---|
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
|---|
| Область применения продукта | Защита |
|---|
| Описание полюсов | 3P |
|---|
| Описание защищенных полюсов | 3t |
|---|
| Тип контакта и соединения | 3 нормально открытых |
|---|
| [Ith] условный тепловой ток в открытом вык | 125 А (на 40 °C) |
|---|
| [Ie] номинальный рабочий ток | 100 А на 440 В 2 полюса последовательно на фазу DC -23A
100 А на 440 В 2 полюса последовательно на фазу DC-23B
100 А на 690 В с крышкой терминала AC-23A
100 А на 690 В с крышкой терминала AC-23B<125 А на 400 В AC-23A
125 А на 400 В AC-23B
125 А на 500 В AC-23A
125 А на 500 В AC-23B |
|---|
| Тип предохранителя | NFC |
|---|
| Размер предохранителя | 22 x 58 мм td> |
|---|
| Тип сети | ПОСТОЯННЫЙ ТОК
Переменный ток |
|---|
| Частота сети | 50/60 Гц |
|---|
| Дополнительная информация |
|---|
| Тип рукоятки управления | Прямой правый боковой |
|---|
| Монтажная опора | Пластина |
|---|
| [Ui] номинальное напряжение изоляции th> | 750 В переменный ток 50/60 Гц |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|---|
| Номинальная рабочая мощность [Вт] | 90 кВт на 690 В
63 кВт на 400 В
90 кВт на 500 В |
|---|
| Отключающая способность | 11 В |
|---|
| Включающая способность | 1250 A на 400 В AC-23B |
|---|
| Отключающая способность | 1000 А на 400 В (AC-23B) |
|---|
| Устойчивость к току КЗ | 20 кА |
|---|
| Механическая износостойкость | 10000 циклов |
|---|
| Электрическая износостойкость | 1000 циклов AC-23A
1000 циклов AC-23B |
|---|
| Клеммы подключения | Круг подачи питания шины
/>Круг подачи питания наконечники-кольцевые клеммы35…95 мм² гибкий |
|---|
| [Icm] номинальная наибольшая включающая способность | 100 кА на 400 В с защитой предохранителями gG |
|---|
| Момент затяжки | Круг подачи питания: 12 Н.м - на шины
Круг подачи питания: 12 Н.м - на наконечники- кольцевые клеммы |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 60947-3 |
|---|
| Сертификация изделия | CE |
|---|
| Защитная обработка | TH |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
|---|
| Рабочая температура окружающей среды | -20…70 °C |
|---|
| Температура окружающего воздуха для собрать | -40…80 °C |
|---|
| Огнестойкость | 850 °C крышка предохранителя в соответствии с МЭК 60695-2-1
960 °C корпус в соответствии с МЭК 60695-2-1 |
|---|
| Высота | 162 мм |
|---|
| Ширина | 150 мм |
|---|
| Глубина | 116 мм |
|---|
| Масса нетто | 1,5 кг |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 20,0 см |
|---|
| Ширина 1 упаковки | 25,5 см |
|---|
| Длина 1 упаковки | 20,0 см |
|---|
| Вес 1 упаковки | 1,73 кг |
|---|
| Тип 2 упаковки | S06 |
|---|
| Количество единиц в 2 упаковке | 27 |
|---|
| Высота 2 упаковки | 75,0 см |
|---|
| Ширина 2 упаковки | 60,0 см |
|---|
| Длина 2 упаковки | 80,0 см |
|---|
| Вес 2 упаковки | 60,061 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 months |
|---|
