| Диапазон | TeSys |
|---|

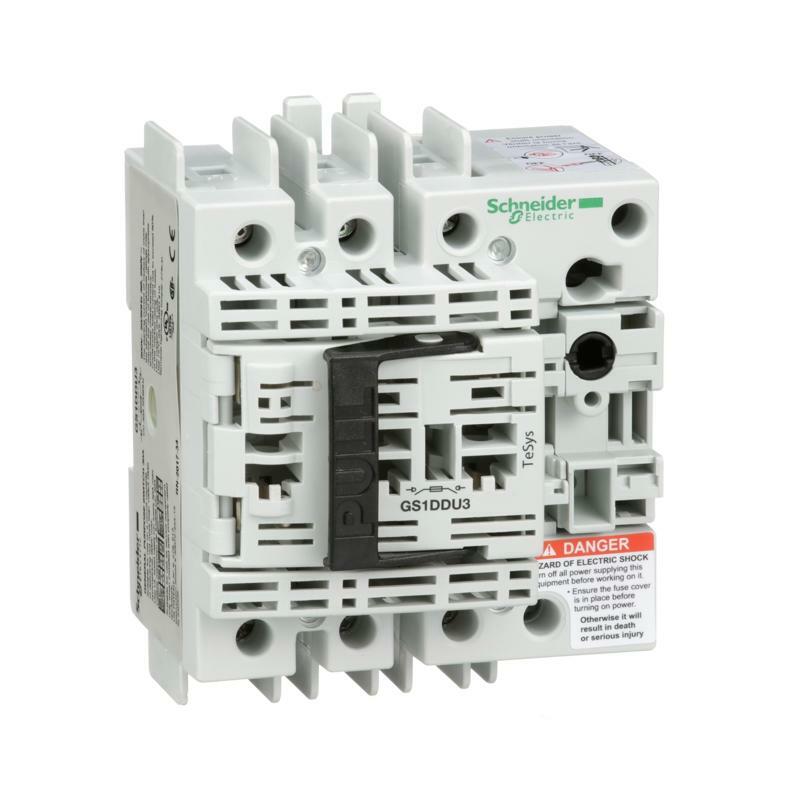

| Название продукта | TeSys GS |
|---|
| Название устройства | GS1 DD |
|---|
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
|---|
| Область применения продукта | Защита |
|---|
| Конструкция | Компактный |
|---|
| Описание полюсов | 3P |
|---|
| Описание защищенных полюсов | 3t |
|---|
| Тип контакта и соединения | 3 нормально открытых |
|---|
| [Ith] условный тепловой ток в открытом исп | 30 А (на 40 °C) |
|---|
| [ Ie] номинальный рабочий ток | 30 А |
|---|
| Тип предохранителя | UL |
|---|
| Размер предохранителя | CC |
|---|
| Тип сети | Переменный ток
ПОСТОЯННЫЙ ТОК |
|---|
| Частота сети | 50/60 Гц |
|---|
| Дополнительная информация |
|---|
| Тип рукоятки управления | Наружное лобовое
Прямой фронтальный |
|---|
| Монтажная опора | Рельса
Пластина |
|---|
| [Ui] номинальное напряжение изоляции | 690 В |
|---|
| [Uimp] номинальное импульсное выдерживаемая напр | 8 кВ |
|---|
| Номинальная рабочая мощность [Вт] | 15 кВт на 400 В
18,5 кВт на 500 В
25 кВт на 690 В |
|---|
| Устойчивость к току КЗ | 5,5 кА |
|---|
| Механическая износостойкость | 10000 циклов |
|---|
| Электрическая износостойкость | 6000 циклов |
|---|
| Клеммы подключения | Круг подачи питания наконечники-кольцевые клеммы2…6 мм² |
|---|
| Момент затяжки | Круг подачи питание: 3 Н.м |
|---|
| Окружающая среда |
|---|
| Стандарты | UL 489
CSA C22.2 № 5 |
|---|
| Сертификация изделия | LROS (Lloyds реестр судоходства)
LOVAG
ASEFA |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
|---|
| Рабочая температура окружающей среды среды | -20…70 °C |
|---|
| Температура окружающего воздуха для собрать | -40…80 °C |
|---|
| Огнестойкость | 960 °C корпус в соответствии с МЭК 60695-2-1 |
|---|
| Высота | 116 мм |
|---|
| Ширина | 97 мм |
|---|
| Глубина | 83,5 мм |
|---|
| Масса нетто | 0,6 кг |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 12,400 см |
|---|
| Ширина 1 упаковки | 14,400 см |
|---|
| Длина 1 упаковки | 18,000 см |
|---|
| Вес 1 упаковки | 550,000 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковки | 8 |
|---|
| Высота 2 упаковки | 30,000 см |
|---|
| Ширина 2 упаковки | 30,000 см |
|---|
| Длина 2 упаковки | 40,000 см |
|---|
| Вес 2 упаковки | 4,875 кг |
|---|
| Тип 3 упаковки | P06 |
|---|
| Количество единиц в 3 упаковке | 64 |
| Высота 3 упаковки | 75,000 см |
|---|
| Ширина 3 упаковки | 60,000 см |
|---|
| Длина 3 упаковки | 80,000 см |
|---|
| Вес 3 упаковки | 54,204 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
