| Диапазон | TeSys |
|---|

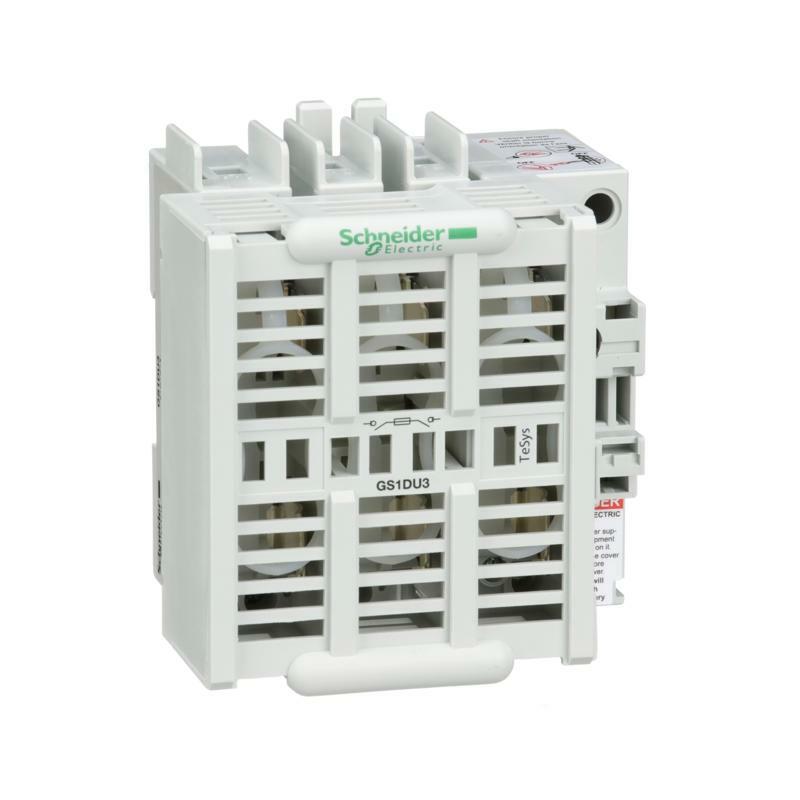

| Название продукта | TeSys GS |
|---|
| Название устройства | GS1D |
|---|
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
|---|
| Область применения продукта | Защита |
|---|
| Конструкция | Компактный |
|---|
| Описание полюсов | 3P |
|---|
| Описание защищенных полюсов | 3t |
|---|
| Тип контакта и соединения | 3 нормально открытых |
|---|
| [Ith] условный тепловой ток в открытом исп | 30 А (на 40 °C) |
|---|
| [Ie ] номинальный рабочий ток | 30 А |
|---|
| Тип предохранителя | UL |
|---|
| Размер предохранителя | J |
|---|
| Тип сети | Переменный ток
ПОСТОЯННЫЙ ТОЧ |
|---|
| Частота сети | 50/60 Гц |
|---|
| Дополнительная информация |
|---|
| Тип рукоятки управления | Наружное лобовое |
|---|
| Монтажная опора | Пластина
Рейка |
|---|
| [Ui] номинальное напряжение изоляции | 690 В |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|---|
| Номинальная рабочая мощность [Вт] | 15 кВт на 400 В
18,5 кВт на 500 В
25 кВт на 690 В |
|---|
| Устойчивость к току КЗ | 5,5 кА |
|---|
| Механическая износостойкость | 10000 циклов |
|---|
| Электрическая износостойкость | 6000 циклов |
|---|
| Клеммы подключение | Круг подачи питания наконечники-кольцевые клеммы2…6 мм² |
|---|
| Момент затяжки | Круг подачи питания: 3 Н.м |
|---|
| Окружающая среда |
|---|
| Стандарты | CSA C22.2 № 5
UL 489 |
|---|
| Сертификация изделия | LOVAG
LROS (Lloyds реестр судоходства)
ASEFA |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
|---|
| Рабочая температура окружающей среды | -20…70 °C |
|---|
| Температура окружающего воздуха для собрать | -40…80 °C |
|---|
| Огнестойкость | 960 °C корпус в соответствии с МЭК 60695-2-1 |
| Высота | 116 мм |
|---|
| Ширина | 105 мм |
|---|
| Глубина | 99 мм |
|---|
| Масса нетто | 0,7 кг |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 12,6 см |
|---|
| Ширина 1 упаковки | 13,6 см |
|---|
| Длина 1 упаковки | 15,7 см |
|---|
| Вес 1 упаковки | 639,0 г |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковке | 8 |
|---|
| Высота 2 упаковки | 30 см |
|---|
| Ширина 2 упаковки | 30 см |
|---|
| Длина 2 упаковки | 40 см |
|---|
| Вес 2 упаковки | 5,589 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
