| Диапазон | TeSys |
|---|

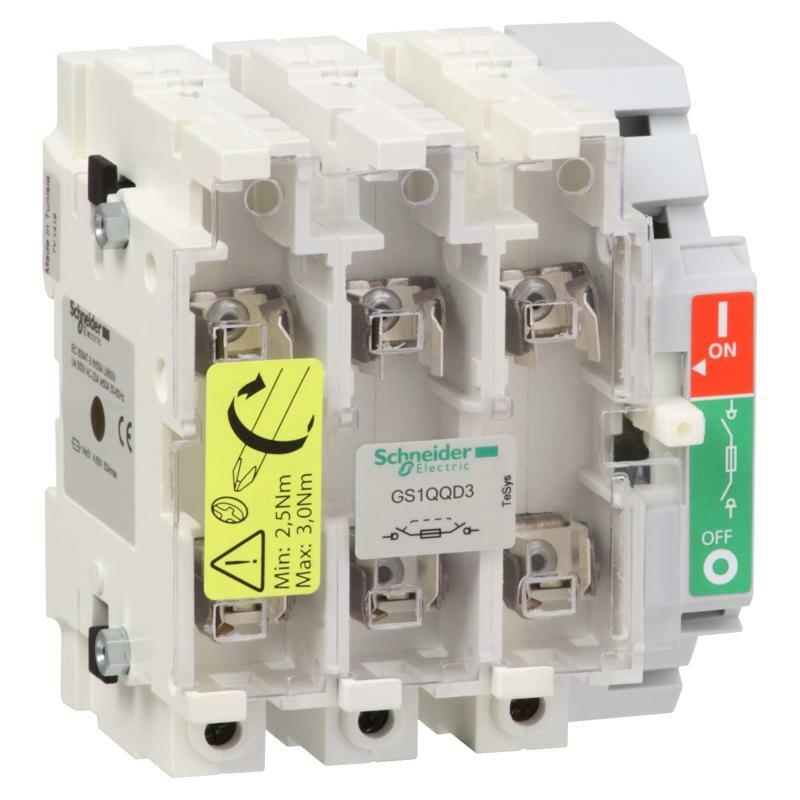

| Название продукта | TeSys GS |
|---|
| Название устройства | GS1 QQ |
|---|
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
|---|
| Область применения продукта | Защита |
|---|
| Описание полюсов | 3P |
|---|
| Описание защищенных полюсов | 3t |
|---|
| Тип контакта и соединения | 3 нормально открытых |
|---|
| [Ith] условный тепловой ток в открытом вык | 400 А (на 40 °C) |
|---|
| [Ie] номинальный рабочий ток | 200 А на 440 В полюсы не сталкиваются DC-23A
200 А на 440 В полюсы не сталкиваются DC-23B
315 А на 440 В полюсы не сталкиваются DC-23A
315 А на 440 В полюсы не сталкиваются DC-23B
250 А на 690 В полюсы не сталкиваются AC-23A
250 А на 690 В полюсы не сталкиваются AC-23B
315 А на 500 В полюсы не сталкиваются AC-23A
315 А на 500 В AC -23B
315 А на 690 В AC-23A
315 А на 690 В AC-23B
400 А на 400 В AC-23A
400 А на 400 В AC-23B |
|---|
| Тип предохранителя | DIN |
|---|
| Размер предохранителя | 2 |
|---|
| Тип сети | ПОСТОЯННЫЙ ТОК
Переменный ток |
|---|
| Частота сети | 50/60 Гц |
|---|
| Дополнительная информация |
|---|
| Тип рукоятки управления | Прямой правый боковой |
|---|
| Монтажная опора | Пластина |
|---|
| [Ui] номинальное напряжение изоляции th> | 800 В переменный ток 50/60 Гц |
|---|
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
|---|
| Номинальная рабочая мощность [Вт] | 220 кВт на 400 В
220 кВт на 500 В
295 кВт на 690 В |
|---|
| Отключающая способность | 33 В |
|---|
| Включающая способность | 4000 A на 400 В AC-23B |
|---|
| Отключающая способность | 3200 А на 400 В (AC-23B) |
|---|
| Устойчивость к току КЗ | 40 кА |
|---|
| Механическая износостойкость | 10000 циклов |
|---|
| Электрическая износостойкость | 1000 циклов AC-23A
1000 циклов AC-23B
200 циклов DC-23A
200 циклов DC-23B |
|---|
| Клеммы подключения | Круг подачи питания наконечники-кольцевые клеммы185…240 мм² гибкий |
| [Icm] номинальная наибольшая включающая способность | 100 кА на 400 В с защитой предохранителями gG |
|---|
| Момент затяжки | Круг подачи питания: 25 Н.м - на наконечники-кольцевые клеммы |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 60947-3 |
|---|
| Сертификация изделия | CE |
|---|
| Защитная обработка | TH |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
|---|
| Рабочая температура окружающей среды | -20…70 °C |
|---|
| Температура окружающего воздуха для собрать | -40…80 °C |
|---|
| Огнестойкость | 850 °C крышка предохранителя в соответствии с МЭК 60695-2-1
960 °C корпус в соответствии с МЭК 60695-2-1 |
|---|
| Высота | 205 мм |
| Ширина | 271 мм |
|---|
| Глубина | 149 мм |
|---|
| Масса нетто | 4,8 кг |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 21,500 см |
|---|
| Ширина 1 упаковки | 22,500 см |
|---|
| Длина 1 упаковки | 35,500 см |
|---|
| Вес 1 упаковки | 4,994 кг |
| Тип 2 упаковки | S06 |
|---|
| Количество единиц в 2 упаковке | 8 |
|---|
| Высота 2 упаковки | 75,000 см |
|---|
| Ширина 2 упаковки | 60,000 см |
|---|
| Длина 2 упаковки | 80,000 см |
|---|
| Вес 2 упаковки | 52,952 кг |
|---|
| Гарантия |
|---|
| Гарантия | 18 месяцев |
|---|
