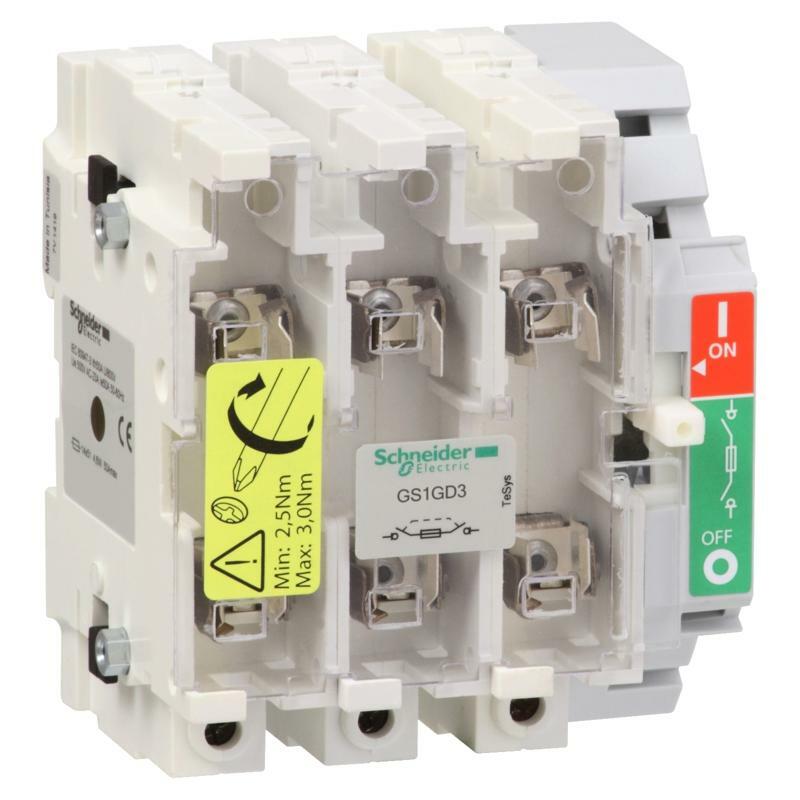

Рубильник с предосторожником 3X63A 00C
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys GS |
| Название устройства | GS1G |
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
| Область применения продукта | Защита |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3t |
| Тип контакта и соединения | 3 нормально открытых |
| [Ith] условный тепловой ток в открытом вык | 63 А (на 40 °C) |
| [Ie] номинальный рабочий ток | 40 А на 440 В 2 полюса последовательно на фазу DC- 23A 40 А на 440 В 2 полюса последовательно на фазу DC-23B 63 А на 400 В AC-23A 63 А на 400 В AC-23B 63 А на 500 В AC-23A 63 А в 500 В AC-23B 63 А в 690 В AC-23A 63 А в 690 В AC-23B |
| Тип предохранителя | DIN |
| Размер предохранителя | 000 |
| Тип сети | Переменный ток ПОСТОЯННЫЙ ТОЧ |
| Частота сети | 50/60 Гц |
| Дополнительная информация | |
| Тип рукоятки управления | Прямой правый боковой |
| Монтажная опора | Пластина |
| [Ui] номинальное напряжение изоляции | 750 В переменный ток 50 /60 Гц |
| [Uimp] номинальная импульсная выдерживаемая напря | 8 кВ |
| Номинальная рабочая мощность [Вт] | 33 кВт на 400 В 45 кВт на 500 В 55 кВт на 690 В |
| Отключающая способность | 6 В |
| Включающая способность | 630 A на 400 В AC-23B |
| Отключающая способность | 500 А на 400 В (AC-23B) |
| Устойчивость к току КЗ | 10,6 кА |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 1500 циклов AC-23A 1500 циклов AC-23B 300 циклов DC-23A 300 циклов DC-23B |
| Клеммы подключения | Круг подачи питания наконечники-кольцевые клеммы10…25 мм² гибкий |
| [Icm] номинальная наибольшая включающая способность | 100 кА на 400 В с защитой предохранителями gG |
| Момент затяжки | Круг подачи питания: 3,2 Н.м - на наконечники-кольцевые клеммы |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация изделия | CE |
| Защитная обработка | TH |
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
| Рабочая температура окружающей среды | -20…70 °C |
| Температура окружающего воздуха для собир | -40…80 °C |
| Огнестойкость | 850 °C крышка предохранителя в соответствии с МЭК 60695-2-1 960 °C корпус в соответствии с МЭК 60695-2-1 |
| Высота | 118 мм |
| Ширина | 133 мм |
| Глубина | 116,5 мм |
| Масса нетто | 1 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | >1 |
| Высота 1 упаковки | 14,000 см |
| Ширина 1 упаковки | 19,700 см |
| Длина 1 упаковки | 12,800 см |
| Вес 1 упаковки | 1,178 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 6 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 7,644 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
