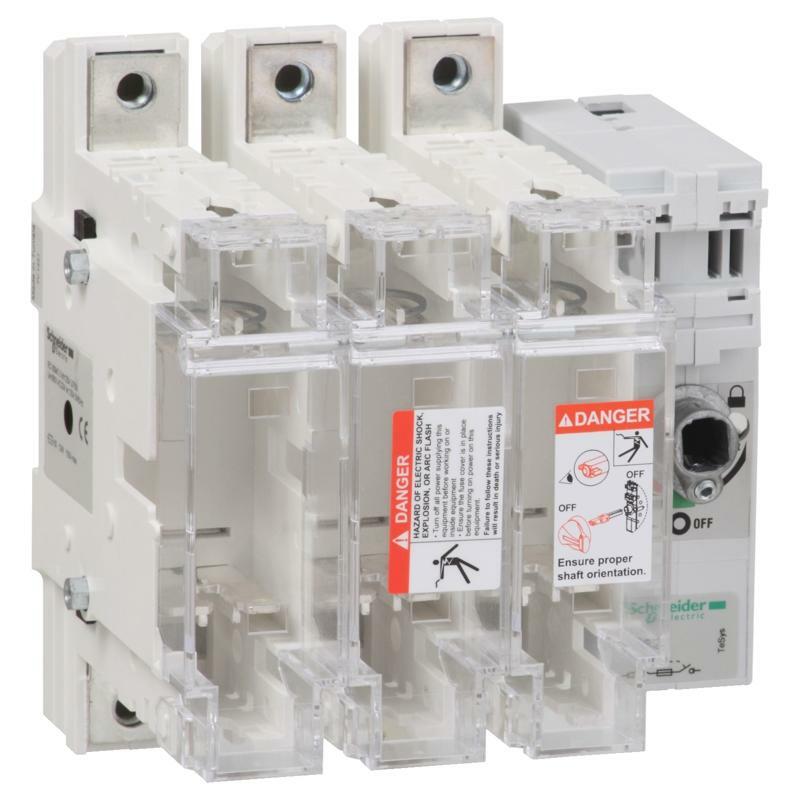

Рубильник с ЗАП. 3X 160A 00 Gs2Ll3
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys GS |
| Название устройства | GS2L |
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3t |
| Тип контакта и соединения | 3 нормально открытых |
| [Ith] условный тепловой ток в открытом исп | 160 А (на 40 °C) |
| [Ie] номинальный рабочий ток | 125 А на 440 В 2 полюса последовательно на фазу DC-23A 125 А на 440 В 2 полюса последовательно на фазу DC-23B 125 А на 690 В AC-23A 125 А на 690 В AC-23B 160 А на 400 В AC-23A 160 А на 400 В AC-23B 160 А на 500 В AC-23A 160 А на 500 В AC-23B |
| Тип предохранителя | DIN |
| Размер предохранителя | 00 |
| Тип сети | Переменный ток ПОСТОЯННЫЙ ТОК |
| Частота сети | 50/60 Гц |
| Дополнительная информация | |
| Тип рукоятки управления | Внешний правый боковой Внешний лобовой |
| Монтажная опора | Пластина |
| [Ui] номинальное напряжение изоляции | 750 В переменный ток 50/60 Гц |
| [Uimp ] номинальная импульсная выдерживаемая напр | 8 кВ |
| Номинальная рабочая мощность [Вт] | 80 кВт на 400 В 110 кВт на 500 В 110 кВт на 690 В |
| Включающая способность | 1600 A на 400 В AC-23B |
| Отключающая способность | 1280 А на 400 В (AC-23B) |
| Устойчивость к току КЗ | 22,7 кА |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 1000 циклов AC-23A 1000 циклов AC-23B 200 циклов DC-23A 200 циклов DC-23B |
| Клеммы подключения | Круг подачи питания шины20 мм² Круг подачи питания наконечники-кольцевые клеммы50…95 мм² |
| [Icm] номинальная наибольшая включающая способность | 100 кА на 400 В с защитой предохранителями gG |
| Момент затяжки | Круг подачи питания: 12 Н.м |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация изделия | CE |
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала ) |
| Рабочая температура окружающей среды | -20…70 °C |
| Температура окружающего воздуха для собер | -40…80 °C |
| Огнестойкость | 850 °C крышка предохранителя в соответствии с МЭК 60695-2-1 960 °C корпус в соответствии с МЭК 60695-2-1 |
| Высота | 162 мм |
| Ширина | 148 мм |
| Глубина | 126,5 мм |
| Масса нетто | 1,8 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,5 см |
| Ширина 1 упаковки | 17,0 см |
| Длина 1 упаковки | 21,0 см |
| Вес 1 упаковки | 1,839 кг |
| Тип 2 упаковки | S06 |
| Количество единиц в 2 упаковке | 20 |
| Высота 2 упаковки | 75,0 см |
| Ширина 2 упаковки | 60,0 см |
| Длина 2 упаковки | 80,0 см |
| Вес 2 упаковки | 49,58 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
