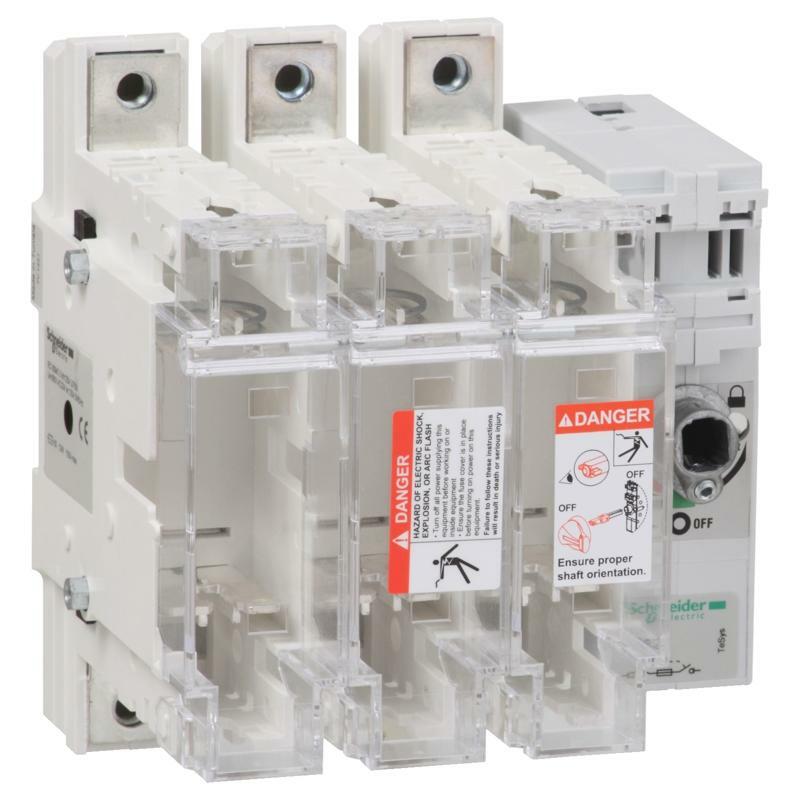

Рубильник с ЗАП. 3X 400A 2 Gs2Qq3
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys GS |
| Название устройства | GS2Q |
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3t |
| Тип контакта и соединения | 3 нормально открытых |
| [Ith] условный тепловой ток в открытом исп | 400 А (на 40 °C) |
| [Ie] номинальный рабочий ток | 200 А на 440 В 2P последовательно соединены на фазу с крышками клемм DC-23A 315 А на 440 В 2P последовательно соединены на фазу с крышками клемм DC-23B 250 А на 690 В AC-23A 315 А на 500 В AC-23A 315 А на 500 В AC-23B 400 А на 400 В AC- 23A 400 А на 400 В AC-23B |
| Тип предохранителя | DIN |
| Размер предохранителя | 2 |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Частота сети | 50/60 Гц |
| Дополнительная информация | |
| Тип рукоятки управления | Внешний лобовой Внешний правый боковой |
| Монтажная опора | Пластина |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсная выдерживаемая напр | 8 кВ |
| Номинальная рабочая мощность [Вт] | 220 кВт на 690 В 220 кВт на 500 В 220 кВт на 400 В 95 кВт на 690 В |
| Включающая способность | 4000 A на 400 В AC -23B |
| Отключающая способность | 3200 А на 400 В (AC-23B) |
| Устойчивость к току КЗ | 40 кА |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 1000 циклов AC-23A 1000 циклов AC-23B 200 циклов DC-23A 200 циклов DC-23B |
| Клеммы подключения | Круг подачи питания шины45 мм² Круг подачи питания наконечники-кольцевые клеммы185…240 мм² |
| [Icm ] номинальная наибольшая включающая способность | 50 кА на 400 В с защитой предохранителями gG |
| Момент затяжки | Круг подачи питания: 25 Н .м |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация изделия | CE |
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
| Рабочая температура окружающей среды | -20…70 °C |
| Температура окружающего воздуха для сож | -40…80 °C |
| Огнестойкость | 850 °C крышка предохранителя в соответствии с МЭК 60695 -2-1 960 °C корпус в соответствии с МЭК 60695-2-1 |
| Высота | 205 мм |
| Ширина | 252 мм |
| Глубина | 149 мм |
| Масса нетто | 4,8 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 22 см |
| Ширина 1 упаковки | 23 см |
| Длина 1 упаковки | 36 см |
| Вес 1 упаковки | 4,927 кг |
| Тип 2 упаковки | S06 |
| Количество единиц в 2 упаковке | 8 |
| Высота 2 упаковки | 75 см |
| Ширина 2 упаковки | 60 см |
| Длина 2 упаковки | 80 см |
| Вес 2 упаковки | 52,416 кг |
| Гарантия | |
| Гарантия | 18 months |
