| Диапазон | TeSys |
|---|

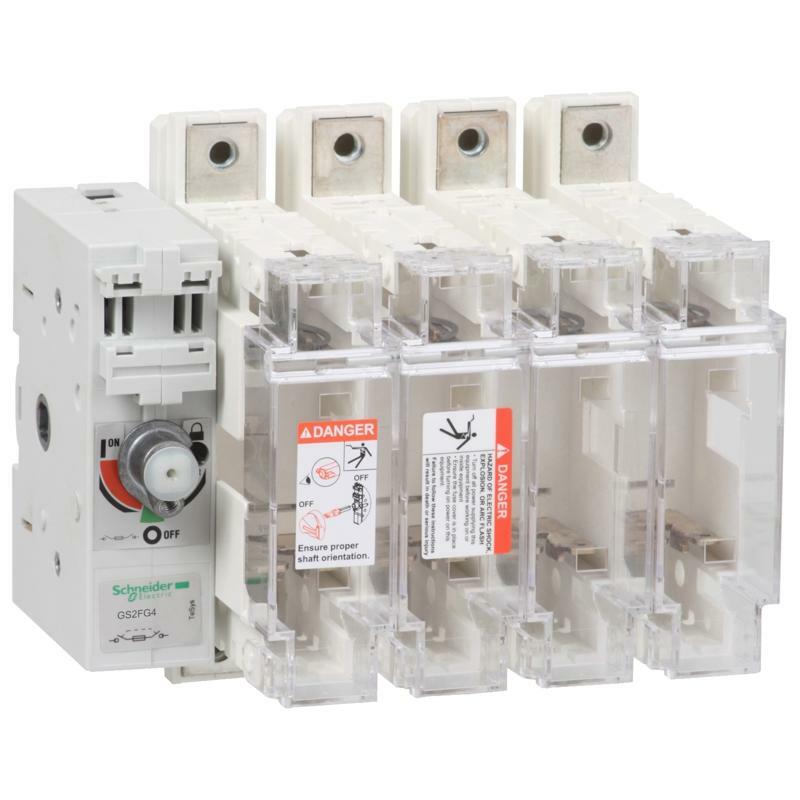

| Название продукта | TeSys GS |
|---|
| Название устройства | GS2F |
|---|
| Тип изделия или компонента | Выключатель-разъединитель-предохранитель |
|---|
| Описание полюсов | 4P |
|---|
| Описание защищенных полюсов | 4t |
|---|
| Тип контакта и соединения | 4 нормально открытых |
|---|
| [Ith] условный тепловой ток в открытом исп | 50 А (на 40 °C) |
|---|
| [Ie] номинальный рабочий ток | 40 А на 440 В 2 полюса последовательно на фазу DC-23A
40 А на 440 В 2 полюса последовательно на фазу DC-23B
50 А на 400 В AC-23A
50 А на 400 В AC-23B
50 А на 500 В AC-23A
50 А на 500 В AC-23B
50 А на 690 В AC-23A
50 А на 690 В AC-23B |
|---|
| Тип предохранителя | NFC |
|---|
| Размер предохранителя | 14 x 51 мм |
| Тип сети | Переменный ток
ПОСТОЯННЫЙ ТОК |
|---|
| Частота сети | 50/60 Гц |
|---|
| Дополнительная информация |
|---|
| Тип рукоятки управления | Наружное левое боковое |
|---|
| Монтажная опора | Пластина |
|---|
| [Ui] номинальное напряжение изоляции | 750 В переменный ток 50/60 Гц |
|---|
| [Uimp] номинальное импульсное выдерживаемая напр | 8 кВ |
|---|
| Номинальная рабочая мощность [Вт] | 25 кВт на 400 В
45 кВт на 690 В
33 кВт на 500 В |
|---|
| Включающая способность | 500 A на 400 В AC-23B |
|---|
| Отключающая способность | 400 А на 400 В (AC-23B) |
|---|
| Устойчивость к току КЗ | 10,6 кА |
|---|
| Механическая износостойкость | 10000 циклов |
|---|
| Электрическая износостойкость | 1500 циклов AC-23A
1500 циклов DC-23A
300 циклов AC-23B
300 циклов DC-23B |
|---|
| Клеммы подключения | Круг подачи питания наконечники-кольцевые клеммы6…25 мм² |
|---|
| [Icm] номинальная наибольшая включающая способность | 100 кА на 400 В с защитой предохранителями gG |
|---|
| Момент затяжки | Круг подачи питания: 3,2 Н.м |
|---|
| Окружающая среда |
|---|
| Стандарты | МЭК 60947-3 |
|---|
| Сертификация изделия | CE |
|---|
| Степень защиты | IP20 в соответствии с МЭК 60529 (с крышкой терминала) |
|---|
| Рабочая температура окружающей среды | -20…70 °C |
|---|
| Температура окружающего воздуха для сох | -40 …80 °C |
|---|
| Огнестойкость | 850 °C крышка предохранителя в соответствии с МЭК 60695-2-1
960 °C корпус в соответствии с МЭК 60695-2-1 |
|---|
| Высота | 118 мм |
|---|
| Ширина | 148 мм |
|---|
| Глубина | 87 мм |
|---|
| Масса нетто | 1 кг |
|---|
| Упаковочная единица |
|---|
| Тип 1 упаковки | PCE |
|---|
| Количество единиц в 1 упаковке | 1 |
|---|
| Высота 1 упаковки | 11 см |
|---|
| Ширина 1 упаковки | 12,5 см |
|---|
| Длина 1 упаковки | 17,5 см |
|---|
| Вес 1 упаковки | 1,269 кг |
|---|
| Тип 2 упаковки | S03 |
|---|
| Количество единиц в 2 упаковке | 4 |
|---|
| Высота 2 упаковки | 30 см |
|---|
| Ширина 2 упаковки | 30 см |
|---|
| Длина 2 упаковки | 40 см |
|---|
| Вес 2 упаковки | 5,552 кг |
|---|
| Гарантия |
| Гарантия | 18 месяцев |
|---|
