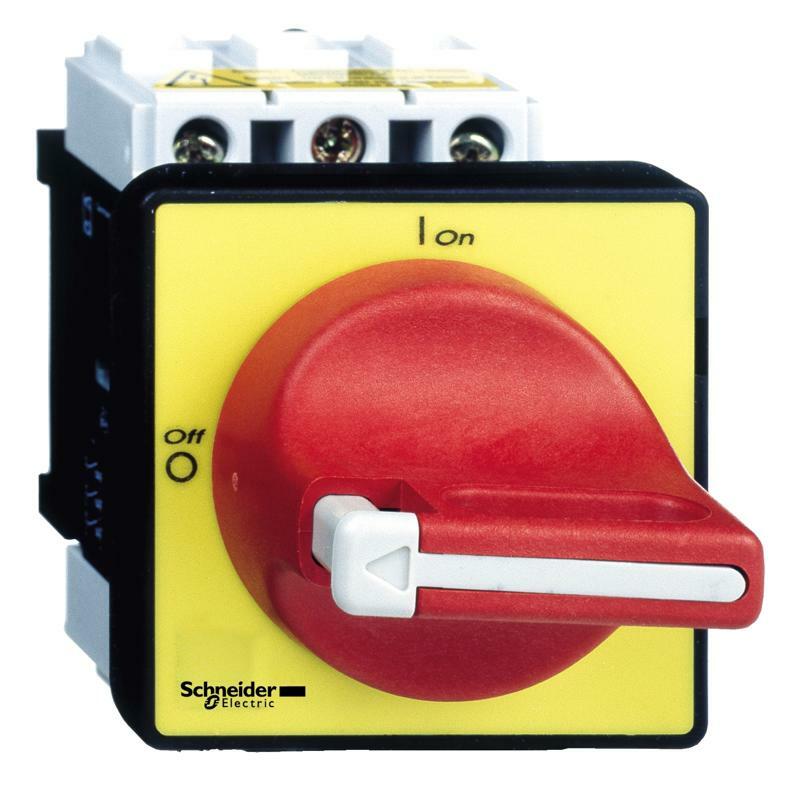

Аварийный выключитель 32А VCD1
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys VARIO |
| Краткое название устройства | VCD |
| Тип продукта | Выключатель аварийного отключения разъединитель |
| Дополнительная информация | |
| Состав устройства | Выключатель Ручка |
| Монтажная поддержка | Ручка: дверь Переключатель: дверь |
| Способ монтажа | Отверстие с 22,5 мм для ручка |
| Уровень производительности | Высокая производительность |
| Количество полюсов | 3P |
| Тип и состав контакта | 3 нормально открытых |
| [Ue] Номинальное рабочее напряжение IEC | 690 В переменный ток 50/60 Гц |
| Номинальная рабочая мощность по стандарту | 11 кВт на 500 В (AC-23A) 15 кВт на 690 В (AC-23A) 7, 5 кВт на 500 В (AC-3) 7,5 кВт на 690 В (AC-3) 1,5 кВт на 230...240 В (AC-3) 5,5 кВт на 230...240 В (AC-23A) 11 кВт на 400...415 В (AC-23A) 7,5 кВт на 400...415 В ( AC-3) |
| Номинальный рабочий ток [Ie] | 21,8 А AC-23 Ue: 400 В |
| [Ith] Условный тепловой ток свободного воздуха | 32 А |
| [Ithe] Обычный закрытый тепловой ток | 25 А |
| Производственная мощность (I Rms) | 320 A на 400 В AC-21A 320 A на 400 В AC-22A 320 A на 400 В AC-23A |
| Разрывная способность | 250 А на 400 В (AC-21A) 250 А на 400 В (AC-22A) 250 А на 400 В (AC-23A) |
| Номинальный условный ток короткого замыка | 10 кА на 400 В – соответствующий предохранитель 35 А аМ 10 кА на 400 В – соответствующий предохранитель 35 А gG |
| [Icm] Номинальная способность к короткому замыканию | 1 кА на 400 В при Iпик |
| [Icw] Номинальный кратковременный выдерживаемый | 384 А на 400 В продолжительность: 1 с |
| [Uimp] Номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Пригодность для изоляции | Да |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Прерывистый класс эксплуатации | 30 |
| Тип управления | Поворотная ручка |
| Поворотная ручка Тип крепеж | Прямой |
| Цвет ручки | Красный |
| Цвет передней панели ручки | Желтый |
| Поворотная ручка блокировки | От 1 до 3 навесных замков 4…8 мм |
| Маркирование | 0 - 1 |
| Механическая прочность | 100000 циклов |
| Электрическая долговечность | 100000 циклов AC-21 30000 циклов DC-1...5 |
| Клеммное из IEC | Кручок подачи питания: Винтовой зажим кабель 10 мм² - Жесткий Кручок подачи питания: Винтовой зажим кабель 6 мм² - гибкий - с кабельным наконечником |
| Момент затяжки | Круг подачи питания: 2,1 Н.м - на Винтовой зажим |
| Базовый размер | 60 x 60 мм |
| Высота | 74 мм |
| Ширина | 60 мм |
| Вес изделия | 0,215 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация продукции | GL CCC CSA UL UKCA |
| Степень защиты | IP20 в соответствии с МЭК 60529 IP65 |
| Защитная обработка | TC |
| Механическая прочность | Вибрации 10 ...150 Hz (1 Гн) в соответствии с МЭК 60068-2-6 Удары 11 мс (30 Гн) в соответствии с МЭК 60068-2-27 |
| Температура окружающего воздуха для эксп | -20…50 °C |
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2- 1 |
| Код совместимости | Главный выключатель разъединитель |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,800 см |
| Ширина 1 упаковки | 8,400 см |
| Длина 1 упаковки | 12,100 см |
| Вес 1 упаковки | 226,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 24 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 5,834 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 192 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 60,000 см |
| Длина 3 упаковки | 80,000 см |
| Вес 3 упаковки | 57,020 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
