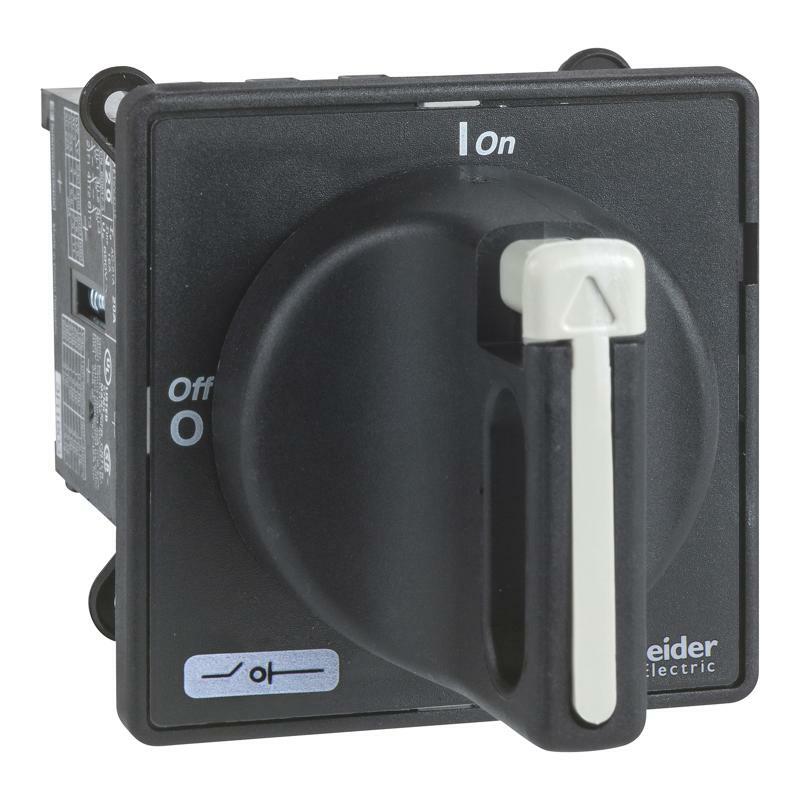

Главный выключитель 12A
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys Mini-VARIO |
| Название устройства | VBDN |
| Тип изделия или компонента | Выключатель-разъединитель |
| Уровень производительности | Стандартный |
| Описание полюсов | 3P |
| Тип контакта и соединения | 3 нормально открытых |
| Тип сети | Переменный ток ПОСТОЯННЫЙ ТОК |
| Тип управления | Поворотная ручка |
| Способ крепления поворотной ручки | Прямой |
| Цвет ручки | Черный |
| Цвет передней панели ручки | Черный |
| Замок поворотной ручки | От 1 до 3 навесных замков 4…8 мм |
| Дополнительная информация | |
| Марковка | 0 - 1 |
| Монтажная опора | Ручка: дверь Переключатель: дверь |
| Способ крепления | Отверстие с 22,5 мм для ручка |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| [Uimp] номинальная импульсная выдерживаемая напря | 6 кВ |
| [Ith] условный тепловой ток в открытом исп | 12 А |
| [Ithe] условный тепловой ток в оболочке | 10 А |
| [Ie] номинальный рабочий ток | 8,1 А (AC-23) на 400 В |
| Номинальная рабочая мощность [Вт] | 3 кВт на 230...240 В (AC-23A) 4 кВт на 400...415 В (AC-23A)<5,5 кВт на 500 В (AC-23A) 7,5 кВт на 690 В (AC-23A) 1,5 кВт на 230...240 В (AC-3 ) 3 кВт на 400...415 В (AC-3) 4 кВт на 500 В (AC-3) 4 кВт на 690 В (AC-3) |
| Класс прерывной работы | 30 |
| Производственная мощность ( I Rms) | 120 A на 400 В AC-21A 120 A на 400 В AC-22A 120 A на 400 В AC-23A |
| [Icm] номинальная наибольшая включающая способность 0,5 кА на 400 В при Iпик | |
| [Icw] номинальный кратковременный выдерживаемый | 140 А на 400 В продолжительность: 1 с |
| Номинальный условный ток короткого замыка | 6 кА на 400 В - соответствующий предохранитель 12 А аМ 6 кА на 400 В - соответствующий предохранитель 12 А gG |
| Отключающая способность | 120 кА на 400 В (AC-21A) 120 кА на 400 В (AC -22A) 120 кА на 400 В (AC-23A) |
| Состав устройства | Выключатель Ручка |
| Механическая износостойкость | 50000 циклов |
| Электрическая износостойкость | 30000 циклов DC-1. ..5 50000 циклов AC-21 |
| Соответствие требованиям по изоляции | Да |
| Клеммы подключения | Кручок подачи питания: Винтовой зажим кабель 4 мм² - гибкий - с кабельным наконечником Кручок подачи питания: Винтовой зажим кабель 4 мм² - Жесткий |
| Момент затяжки | Круг подачи питания: 0,7 Н.м - на Винтовой зажим |
| размер передней панели рукоятки | 60 x 60 мм |
| Высота | 60 мм |
| Ширина | 60 мм |
| Масса нетто | 0,177 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация изделия | UL GL CCC CSA UKCA |
| Защитная обработка | TC |
| Степень защиты | IP65 |
| Механическая стойкость | Вибрации 10...150 Hz ( 5 Гн) в соответствии с МЭК 60068-2-6 Удары 11 мс (15 Гн) в соответствии с МЭК 60068-2-27 |
| Рабочая температура окружающей среды | -20…50 °C |
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 8,0 см |
| Ширина 1 упаковки | 8,5 см |
| Длина 1 упаковки | 12,0 см |
| Вес 1 упаковки | 178,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 24 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 4,776 кг |
| Гарантия | |
| Гарантия | 18 months |
