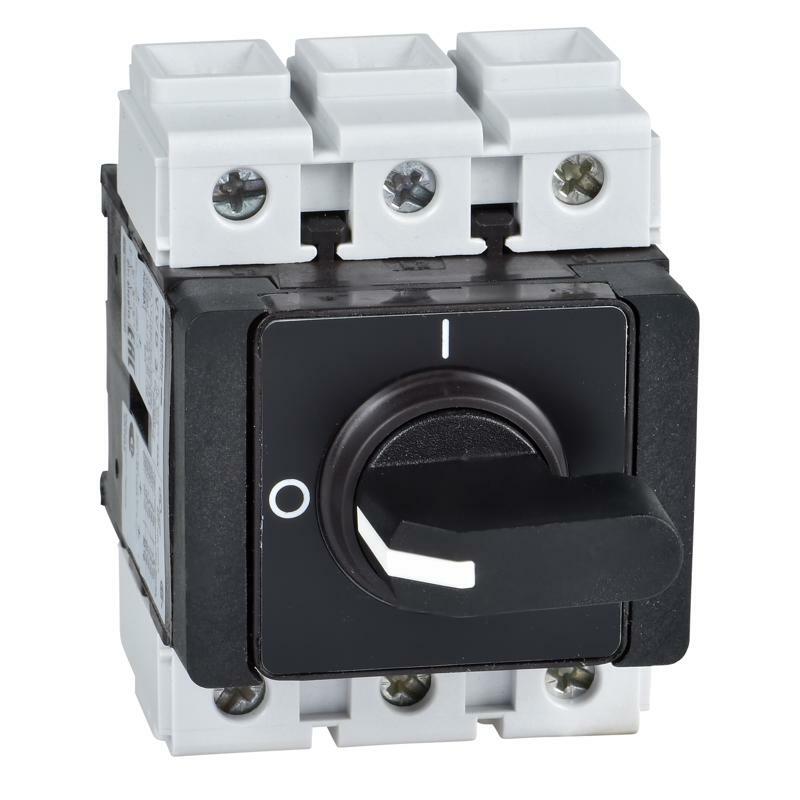

Выключатель Tesys Vario 63A МОНТ Пл/Din
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys VARIO |
| Краткое название устройства | VVD |
| Применение устройства | Профилактическое обслуживание |
| Тип продукта | Выключатель-разъединитель |
| Дополнительная информация | |
| Состав устройства | Ручка Выключатель |
| Монтажная поддержка | Переключатель: симметричная рейка Переключатель: пластина |
| Способ монтажа | Зажимы для переключатель Винтами для переключателей |
| Уровень производительности | Высокая производительность |
| Количество полюсов | 3P |
| Тип и состав контакта | 3 нормально открытых |
| [ Ue] Номинальное рабочее напряжение IEC | 690 В переменный ток 50/60 Гц |
| Номинальная рабочая мощность по стандарту | 11 кВт на 230...240 В (AC-3) 22 кВт на 500 В (AC-3) 22 кВт на 690 В (AC-23A) 30 кВт на 500 В (AC -23A) 18,5 кВт на 400...415 В (AC-3) 18,5 кВт на 690 В (AC-3) 15 кВт на 230... 240 В (AC-23A) 22 кВт на 400...415 В (AC-23A) |
| Номинальный рабочий ток [Ie] | 41,5 А AC-23 Ue: 400 В |
| [Ith] Условный тепловой ток свободного воздуха | 63 А |
| [Ithe] Обычный закрытый тепловой ток | 50 А |
| Производственная мощность (I Rms) | 630 A на 400 В AC-21A 630 A на 400 В AC-22A 630 A на 400 В AC-23A |
| Разрывная способность | 500 А на 400 В (AC-21A) 500 А на 400 В (AC-22A) 500 А на 400 В (AC-23A) |
| Номинальный условный ток короткого замыка | 10 кА на 400 В - соответствующий предохранитель 63 А аМ 10 кА на 400 В - соответствующий предохранитель 63 А gG |
| [Icm] Номинальная способность к короткому замыканию | 2,1 кА на 400 В при Iпик |
| [Icw ] Номинальный кратковременный выдерживаемый | 756 А на 400 В длительность: 1 с |
| [Uimp] Номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Пригодность для изоляции | Да |
| Тип сети | ПОСТОЯННЫЙ ТОК Переменный ток |
| Прерывистый класс эксплуатации | 30 |
| Тип управления | Поворотная ручка |
| Поворотная ручка Тип крепления | Прямой |
| Цвет ручки | Черный |
| Цвет передней панели ручки | Черный |
| Поворотная ручка блокировки | Отстуний |
| Маркирование | 0 - 1 |
| Механическая прочность | 30000 циклов |
| Электрическая долговечность | 30000 циклов AC-21 30000 циклов DC-1...5 |
| Клеммное соединение IEC | Кручок подачи питания: Винтовой зажим кабель 25 мм² - Жесткий Круг подачи питания: Винтовой зажим кабель 16 мм² - гибкий - с кабельным наконечником |
| Момент затяжки | Круг подачи питания: 4 Н.м - на Винтовой зажим |
| Базовый размер | 45 x 45 мм |
| Высота | 83 мм |
| Ширина | 60 мм |
| Глубина | 110 мм |
| Вес изделия | 0,56 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947-3 |
| Сертификация продукции | CSA UL GL UKCA |
| Степень защиты | IP65 IP65 в соответствии с МЭК 60529 |
| Защитная обработка | TC |
| Механическая прочность | Вибрации 10...150 Hz (1 Гн) в соответствии с МЭК 60068-2-6 Удары 11 мс (30 Гн) в соответствии с МЭК 60068-2-27 |
| Температура окружающего воздуха для эксп | -20…50 ° C |
| Огнестойкость | 960 °C в соответствии с МЭК 60695-2-1 |
| Код совместимости | Главный выключатель разъединитель |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковка | 8,000 см |
| Ширина 1 упаковка | 8,000 см |
| Длина 1 упаковки | 12,000 см |
| Вес 1 упаковки | 308,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 12 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 3,937 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 192 |
| Высота 3 упаковки | 75,000 см |
| Ширина 3 упаковки | 80,000 см |
| Длина 3 упаковки | 60,000 см |
| Вес 3 упаковки | 70,992 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
