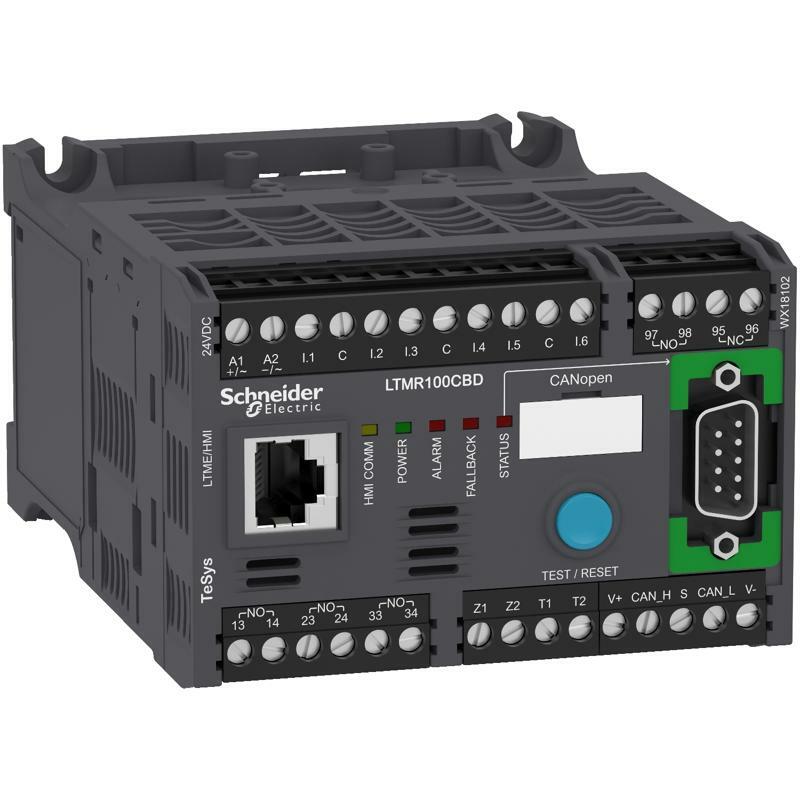

Реле Tesys T Canopen 5-100A =24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys T |
| Название устройства | LTMR |
| Тип изделия или компонента | Контроллер двигателя |
| Область применения продукта | Наблюдение и контроль за оборудованием |
| Измерение тока | 5…100 А |
| [Us] номинальное напряжение питания | 24 В ПОСТОЯННЫЙ ТОК |
| Потребление тока | 56...127 мА |
| Границы напряжения питания | 20,4…26,24 В ПОСТОЯННЫЙ ТОК |
| Протокол порта обмена данными | CANopen |
| Тип шины | CANopen ISO 1198 интерфейс , обращаясь к 1...127, скорость передачи 10...1000 кбит/с, SUB-D 9 из 4 витие экранированные пары CANopen ISO 1198 интерфейс , обращаясь к 1...127, скорость передачи 10...1000 кбит/с, блок контактов с 4 витие экранированные пары |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508 |
| [Uimp] номинальная импульсная выдерживаемая напря | 6 кВ схема измерения тока или напряжения в соответствии с МЭК 60947 -4-1 0,8 кВ цепь связи в соответствии с МЭК 60947-4-1 0,8 кВ поставки, вводы и выводы в соответствии с МЭК 60947-4-1 |
| Устойчивость к току КЗ | 100 кА в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для выхода 0,5 А gG для цепь управления |
| Тип защиты | Тепловая защита Защита от обратной полярности Переброс фаз Обрыв фазы Перегрузка (длительное время) Защита от тепловой перегрузки Колебание нагрузки Изменение коэффициента мощности Защита от утечек тока на землю Блокировка ротора Перегрузка |
| Тип диагностики для сети и машины | Запись команд управления двигателем />Информация о контексте отключения Ток и время пуска Запись события Запись неисправности Остаточное время работы до откл. от перегруз. Счетчики отключений замыканий на фазу и землю Время ожидания после сработ. от перегруз. Счетчик наработки/время работы Информация об истории отключений |
| Количество логических входов | 6 |
| Входящий ток | 7 мА |
| Текущее состояние 0 гарантировано | Логический вход: <5 В и <= 15 мА для 5 мс |
| Текущее состояние 1 гарантировано | Логический вход: <15 В и 2...15 мА для 15 мс |
| максимальная выходная частота переключения | 2 Гц |
| Ток нагрузки | 5 А на 250 В переменный ток для логический выход 5 А на 30 В ПОСТОЯННЫЙ ТОК для логический выход |
| Допустимая мощность | 480 ВА ( AC-15), Ie = 2 А, 500000 циклов (выход) 30 Вт (DC-13), Ie = 1,25 А, 500000 циклов (выход) |
| Максимальная рабочая скорость | 1800 цикл/ч |
| Тип контакта и соединения | 1 нормально открытый + 1 нормально закрытый сигнал неисправности 3 нормально открытых |
| Тип измерения | Ток небаланса Ток замыкания на землю Температура />Фазные токи I1, I2, I3 RMS Средний ток Iavg |
| Точность измерения | 5...15 % внутреннее измерение тока замыкания на землю 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % внешнее измерение тока замыкания на землю +/- 30 мин/год внутренние часы 0,02 температура 5 % активная и реактивная мощность 0,02 ток |
| Категория перенапряжения | III |
| Шаг подключения | 5,08 мм |
| Клеммы подключения | Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 1 кабель(и) 0,2…2 ,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)Твердая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 2 кабель(и) 0,2…1,5 мм² (AWG 24...AWG 14) гибкий без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,5…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель (i) 0,2…1 мм² (AWG 24...AWG 14)Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления: 0, 5…0,6 Н.м плоская отвертка 3 мм |
| Степень загрязнения | 3 |
| Электромагнитная совместимость | Электростатический разряд, 3, 8 кВ воздуха, 6 кВ контакт в соответствии с МЭК 61000-4-2 Излучаемые радиочастотные поля, 3, 10 В/м в соответствии с МЭК 61000-4- 3 Тест на устойчивость к быстрым переходным процессам (другие цепи), уровень 3, 2 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрым переходным процессам (на выходах питания и реле), уровень 4, 4 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к перепадам и прерываниям напряжения, 70 %, 500 мс в соответствии с МЭК 61000-4-11 Приведены радиочастотные возмущения, 10 В согласно МЭК 61000-4-6 Датчик температуры: перенапряжения (последовательный режим), 0,5 кВ в соответствии с МЭК 61000-4-5 Датчик температуры: перенапряжения (Общий режим), 1 кВ в соответствии с МЭК 61000 -4-5 Цепь управления: перенапряжения (последовательный режим), 1 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (Общий режим), 1 кВ в соответствии с МЭК 61000-4-5 Связь: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питания: перенапряжения (последовательный режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питания: перенапряжения (Общий режим), 4 кВ в соответствии с МЭК 61000-4-5 |
| Ширина | 91 мм |
| Высота | 61 мм |
| Глубина | 122,5 мм td> |
| Масса нетто | 0,53 кг |
| Веб-сервисы | Веб -сервер |
| Код совместимости | LTMR |
| Окружающая среда | |
| Стандарты | IACS E10 CSA C22.2 № 14 UL 508 МЭК 60947-4-1 EN 60947-4-1 |
| Сертификация изделия | CCC C-Tick ABS RINA KERI EAC ATEX UL NOM RMRoS LROS (Lloyds реестр судоходства) CSA GL BV DNV |
| Защитная обработка | 12 х 24 часовых циклов в соответствии с МЭК 60068-2-30 48 h в соответствии с МЭК 60070-2-11 TH в соответствии с МЭК 60068 |
| Огнестойкость | 650 °C в соответствии с МЭК 60695-2-12 960 °C в соответствии с UL 94 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для собрать | -40…80 °C |
| Высота над уровнем моря | <= 2000 m без занижения |
| Механическая стойкость | Вибрации устанавливаются на симметричный рельс: 1 Гн, 5...300 Гц в соответствии с МЭК 60068-2- 6 Вибрации монтажная пластина: 4 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Удары полусинусоидальное ускорение: 15 Гн в 11 мс в соответствии с МЭК 60068-2-27 |
| Минимальное искажение ширины импульса/тре | IP20 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 10 см |
| Ширина 1 упаковки | 7 см |
| Длина 1 упаковки | 13,5 см |
| Вес 1 упаковки | 515 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке th> | 10 |
| Высота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 5,483 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
