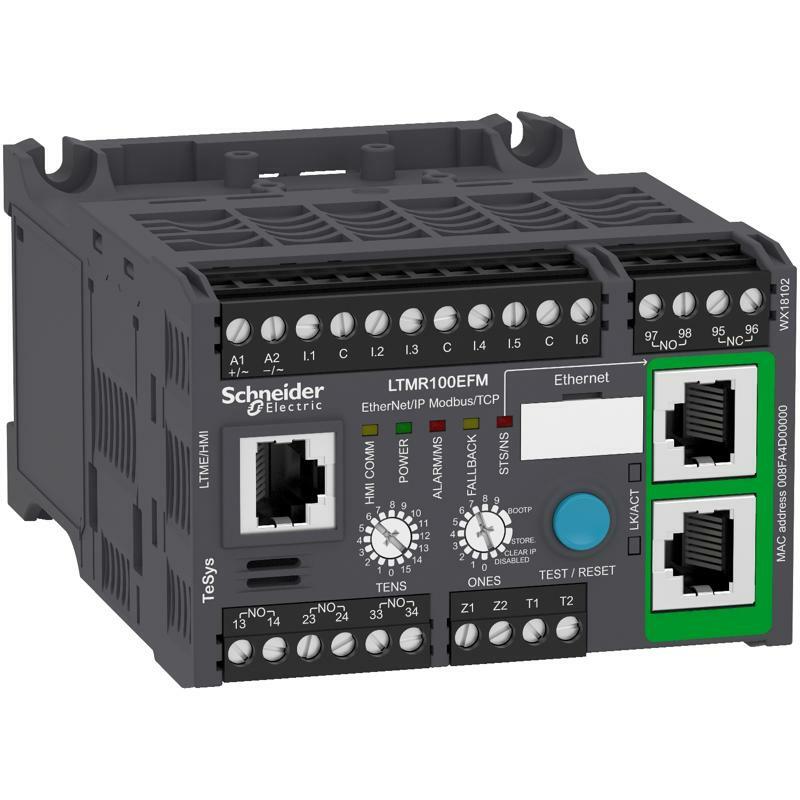

Реле Tesys T Ethernet 100A ~115-230в
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys T |
| Название устройства | LTMR |
| Тип изделия или компонента | Контроллер двигателя |
| Область применения продукта | Наблюдение и контроль за оборудованием |
| Измерение тока | 5…100 А |
| [Us] номинальное напряжение питания | 100.. .240 В переменный ток 50/60 Гц |
| Потребление тока | 8...62.8 мА |
| Границы напряжения питания | 93,5…264 В переменный ток |
| Протокол порта обмена данными | Modbus TCP/EtherNet/ IP |
| Тип шины | Ethernet IEEE 802.3 интерфейс , обращаясь к 0...159, скорость передачи 10...100 Мбит/с, RJ45 с 2 экранированные витые пары |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508 |
| [Uimp ] номинальная импульсная выдерживаемая напря | 4 кВ поставки, вводы и выводы в соответствии с МЭК 60947-4-1 6 кВ схема измерения тока или напряжения в соответствии с МЭК 60947-4-1 0,8 кВ цепь связи в соответствии с МЭК 60947-4-1 |
| Устойчивость к току КЗ | 100 кА в соответствии с МЭК 60947-4- 1 |
| Номинальный ток предохранителя | 4 А gG для выхода 0,5 А gG для цепь управления |
| Тип защиты | Защита от обратной полярности Перегрузка Переброс фаз Перегрузка (длительное время) Тепловая защита Изменение коэффициента мощности Защита от тепловой перегрузки Блокировка ротора Защита от утечек тока на землю Колебка нагрузки Обрыв фазы |
| Тип диагностики для сети и машины | Время ожидания после срабатываний. от перегруз. Запись команд управления двигателем Информация о контексте отключения Счетчики отключений замыканий на фазу и землю Ток и время пуска Информация об истории отключений Запись неисправности Запись происшествия Остаточное время работы до откл. от перегруз. Счетчик наработки/время работы |
| Количество логических входов | 6 |
| Входящий ток | 3,1 мА на 100 В 7,5 мА на 240 В |
| Текущее состояние 0 гарантировано | Логический вход: 0...40 В и <= 15 мА для 25 мс |
| Текущее состояние 1 гарантировано | Логический вход: 79. ..264 В и>= 2 мА для 25 мс |
| максимальная выходная частота переключения | 2 Гц |
| Ток нагрузки | 5 А на 250 В переменный ток для логический выход 5 А на 30 В ПОСТОЯННЫЙ ТОК для логический выход |
| Допустимая мощность | 480 ВА (AC-15), Ie = 2 А, 500000 циклов (выход) 30 Вт (DC-13), Ie = 1,25 А, 500000 циклов (выход) ) |
| Максимальная рабочая скорость | 1800 цикл/ч |
| Тип контакта и соединения | 1 нормально открытый + 1 нормально закрытый сигнал неисправности 3 нормально открытых |
| Тип измерения | Фазные токи I1, I2 , I3 RMS Температура Ток замыкания на землю Средний ток Iavg Ток небаланса |
| Точность измерения | 5...15 % внутреннее измерение тока замыкания на землю 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % внешнее измерение тока замыкания на землю +/- 30 мин/год внутренние часы 0,02 температура 5 % активная и реактивная мощность 0,02 ток |
| Категория перенапряжения | III |
| Шаг подключения | 5,08 мм |
| Клеммы подключения | Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления с 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)Твердая без кабельного наконечника />Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 2 кабель(и) 0,2…1 ,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,5…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления: 0,5…0,6 Н.м плоская отвертка 3 мм |
| Степень загрязнения | 3 |
| Электромагнитная совместимость | Электростатический разряд, 3, 8 кВ воздуха, 6 кВ контакт в соответствии с МЭК 61000-4-2 Излучаемые радиочастотные поля, 3 , 10 В/м в соответствии с МЭК 61000-4-3 Тест на устойчивость к быстрым переходным процессам (другие цепи), уровень 3, 2 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрых переходных процессов (на выходах питания и реле), уровень 4, 4 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к перепадам и прерываниям напряжения, 70 %, 500 мс в соответствии с МЭК 61000-4-11 Приведены радиочастотные возмущения, 10 В в соответствии с МЭК 61000-4-6 Датчик температуры: перенапряжения (последовательный режим), 0,5 кВ в соответствии с МЭК 61000-4-5 Датчик температуры: перенапряжения (Общий режим), 1 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (последовательный режим), 1 кВ в соответствии с МЭК 61000-4-5 Связь: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питание: перенапряжения (последовательный режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питание: перенапряжения (Общий режим), 4 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 |
| Ширина | 91 мм |
| Высота | 61 мм |
| Глубина | 122,5 мм |
| Масса нетто | 0,53 кг |
| Веб-сервисы | Веб-сервер |
| Код совместимости | LTMR |
| Окружающая среда | |
| Стандарты | CSA C22.2 № 14 EN 60947-4-1 IACS E10 UL 508 МЭК 60947-4-1 |
| Сертификация изделия | C-Tick ABS UL DNV NOM RINA RMRoS BV LROS (Lloyds реестр судоходства) KERI EAC CCC CSA ATEX GL |
| Защитная обработка | 12 х 24 часовых циклов в соответствии с МЭК 60068-2-30 48 h в соответствии с МЭК 60070-2-11 TH в соответствии с МЭК 60068 |
| Огнестойкость | 650 °C в соответствии с МЭК 60695-2-12 960 °C в соответствии с UL 94 |
| Рабочая температура окружающей среды | -20 …60 °C |
| Температура окружающего воздуха для собрать | -40…80 °C |
| Высота над уровнем моря | <= 2000 m без занижения |
| Механическая стойкость | Вибрации устанавливаются на симметричный рельс: 1 Гн, 5 ...300 Гц в соответствии с МЭК 60068-2-6 Вибрации монтажная пластина: 4 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Удары полусинусоидальное ускорение: 15 Гн за 11 мс в соответствии с МЭК 60068-2-27 |
| Минимальное искажение ширины импульса/тре | IP20 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,2 см |
| Ширина 1 упаковки | 10,0 см |
| Длина 1 упаковки | 13,5 см |
| Вес 1 упаковки | 538,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 15, 0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,685 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
