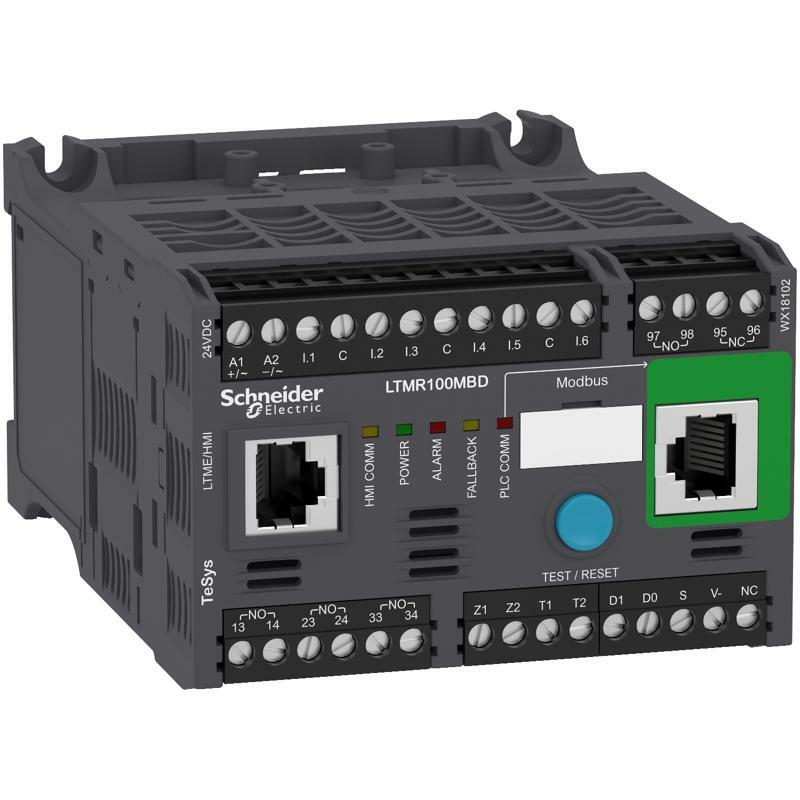

Реле Tesys T Modbus 5-100A =24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys T |
| Название устройства | LTMR |
| Тип изделия или компонента | Контроллер двигателя |
| Область применения продукта | Наблюдение и контроль за оборудованием |
| Измерение тока | 5…100 А |
| [Us] номинальное напряжение питания | 24 В ПОСТОЯННЫЙ ТОК |
| Потребление тока | 56...127 мА |
| Границы напряжения питания | 20,4…26,24 В ПОСТОЯННЫЙ ТОК |
| Протокол порта обмена данными | Modbus |
| Тип шины | Modbus 2-проводящий RS 485 интерфейс, обращаясь к 1...247, скорость передачи 1.2...19.2 кбит/с, RJ45 с 2 экранированные витие пары Modbus 2-проводящий RS 485 интерфейс , обращаясь к 1...247, скорость передачи 1.2...19.2 кбит/с, блок контактов с 2 экранированные витие пары |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-1 690 В в соответствии с CSA C22 .2 № 14 690 В согласно UL 508 |
| [Uimp] номинальная импульсная выдерживаемая напря | 6 кВ схема измерения тока или напряжения соответственно к МЭК 60947-4-1 0,8 кВ цепь связи в соответствии с МЭК 60947-4-1 0,8 кВ поставки, вводы и выводы в соответствии с МЭК 60947-4-1 |
| Устойчивость к току КЗ | 100 кА в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для выхода 0,5 А gG для цепь управления |
| Тип защиты | Защита от теплового перегрузка Перегрузка фаз Перегрузка (продолжительное время) Обрыв фазы Тепловая защита Изменение коэффициента мощности Защита от обратной полярности Перегрузка />Блокировка ротора Колебка нагрузки Защита от утечек тока на землю |
| Тип диагностики для сети и машины | Остаточное время работы к откл. от перегруз. Счетчики отключений замыканий на фазу и землю Запись неисправности Время ожидания после сработ. от перегруз. Запись команд управления двигателем Запись события Ток и время пуска Информация об истории отключений Счетчик наработки/время работы Информация о контексте отключения |
| Количество логических входов | 6 |
| Входящий ток | 7 мА |
| Текущее состояние 0 гарантировано | Логический вход: <5 В и <= 15 мА для 5 мс |
| Текущее состояние 1 гарантировано | Логический вход: <15 В и 2...15 мА для 15 мс |
| максимальная выходная частота переключения | 2 Гц |
| Ток нагрузки | 5 А на 250 В переменный ток для логический выход 5 А на 30 В ПОСТОЯННЫЙ ТОК для логический выход |
| Допустимая мощность | 480 ВА (AC-15), Ie = 2 А, 500000 циклов (выход) 30 Вт (DC-13), Ie = 1,25 А, 500000 циклов (выход) |
| Максимальная рабочая скорость | 1800 цикл/ч |
| Тип контакта и соединения | 1 нормально открытый + 1 нормально закрытый сигнал неисправности 3 нормально открытых |
| Тип измерения | Фазные токи I1, I2, I3 RMS Температура Средний ток Iavg Ток замыкания на землю Ток небаланса |
| Точность измерения | 5...15 % внутреннее измерение тока замыкания на землю 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % внешнее измерение тока замыкания на землю +/- 30 мин/год внутренние часы 0,02 температура 5 % активная и реактивная мощность />0,02 ток |
| Категория перенапряжения | III |
| Шаг подключения | 5,08 мм |
| Клеммы подключения | Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,2…2 ,5 мм² (AWG 24...AWG 14)Твердый без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 2 кабель(и) 0,2…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0, 5…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)Твердая без кабельного наконечника |
| Момент затяжки | Цепь управления: 0,5…0,6 Н.м плоская отвертка 3 мм |
| Степень загрязнения | 3 |
| Электромагнитная совместимость | Электростатический разряд, 3, 8 кВ воздуха, 6 кВ контакт в соответствии с МЭК 61000-4-2 Излучаемые радиочастотные поля, 3, 10 В/м в соответствии с МЭК 61000-4-3 Тест на устойчивость к быстрым переходным процессам (другие цепи), уровень 3, 2 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрым переходным процессам (на выходах питания и реле), уровень 4, 4 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к перепадов и прерываний напряжения, 70 %, 500 мс в соответствии с МЭК 61000-4-11 Приведены радиочастотные возмущения, 10 В в соответствии с МЭК 61000-4-6 Датчик температуры: перенапряжения (последовательный режим), 0 ,5 кВ в соответствии с МЭК 61000-4-5 Датчик температуры: перенапряжения (Общий режим), 1 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (последовательный режим), 1 кВ соответственно к МЭК 61000-4-5 Цепь управления: перенапряжения (Общий режим), 1 кВ в соответствии с МЭК 61000-4-5 Связь: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000 -4-5 Релейные выходы и питание: перенапряжения (последовательный режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питание: перенапряжения (Общий режим), 4 кВ в соответствии с МЭК 61000 -4-5 |
| Ширина | 91 мм |
| Высота | 61 мм |
| Глубина | 122,5 мм |
| Масса нетто | 0,53 кг |
| Веб-сервисы | Веб-сервер |
| Код совместимости th> | LTMR |
| Окружающая среда | |
| Стандарты | IACS E10 CSA C22.2 № 14 EN 60947-4-1 UL 508 МЭК 60947-4-1 |
| Сертификация изделия | NOM RMRoS DNV C-Tick RINA CSA BV GL KERI EAC LROS (Lloyds реестр судоходства) ABS UL CCC ATEX |
| Защитная обработка | 12 х 24 часовых циклов в соответствии с МЭК 60068-2-30 48 h в соответствии с МЭК 60070-2-11 TH в соответствии с МЭК 60068 |
| Огнестойкость | 650 °C в соответствии с МЭК 60695-2-12 960 °C в соответствии с UL 94 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для сох | -40 …80 °C |
| Высота над уровнем моря | <= 2000 m без занижения |
| Механическая устойчивость | Вибрации устанавливается на симметричный рельс: 1 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Вибрации монтажная пластина: 4 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Удары полусинусоидальное ускорение: 15 Гн за 11 мс в соответствии с МЭК 60068-2-27 |
| Минимальное искажение ширины импульса/тре | IP20 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,1 см |
| Ширина 1 упаковки | 10,0 см |
| Длина 1 упаковки | 13,5 см |
| Вес 1 упаковки | 519,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,564 кг |
| Гарантия | |
| Гарантия | 18 months |
