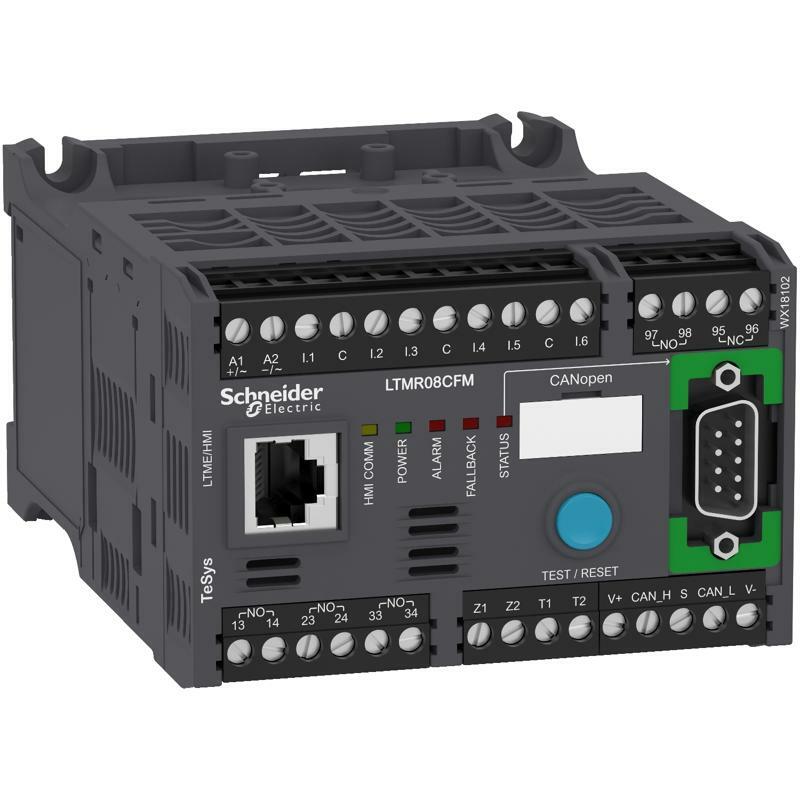

Реле Tesys Tcanopen 0.4-8A ~115-230в
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys T |
| Название устройства | LTMR |
| Тип изделия или компонента | Контроллер двигателя |
| Область применения продукта | Наблюдение и контроль за оборудованием |
| Измерение тока | 0,4…8 А |
| [Us] номинальное напряжение питания | 100 ...240 В переменный ток 50/60 Гц |
| Потребление тока | 8...62.8 мА |
| Границы напряжения питания | 93,5…264 В переменный ток |
| Протокол порта обмена данными | CANopen |
| Тип шины | CANopen ISO 1198 интерфейс , обращаясь к 1...127, скорость передачи 10...1000 кбит/с, SUB-D 9 с 4 витых экранированных паров CANopen ISO 1198 интерфейс , обращаясь к 1...127, скорость передачи 10...1000 кбит/с, блок контактов с 4 витых экранированных паров |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-1 690 В соответствии с CSA C22.2 № 14 690 В согласно UL 508 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ поставки , вводы и выводы в соответствии с МЭК 60947-4-1 6 кВ схема измерения тока или напряжения в соответствии с МЭК 60947-4-1 0,8 кВ цепь связи в соответствии с МЭК 60947-4- 1 |
| Устойчивость к току КЗ | 100 кА в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для выхода 0,5 А gG для цепи управления |
| Тип защиты | Изменение коэффициента мощности Защита от обратной полярности Тепловая защита Обрыв фазы Колевание нагрузки Перегрузка Перекос фаз Защита от тепловой перегрузки />Перегрузка (продолжительное время) Блокировка ротора Защита от утечек тока на землю |
| Тип диагностики для сети и машины | Запись события Информация об истории отключений Счетчики отключений замыканий на фазу и землю Информация о контексте отключения Время ожидания после сработок. от перегруз. Остаточное время работы до откл. от перегруз. Счетчик наработки/время работы Запись команд управления двигателем Ток и время пуска Запись неисправности |
| Количество логических входов | 6 |
| Входной ток | 3,1 мА на 100 В 7,5 мА на 240 В |
| Текущее состояние 0 гарантировано | Логический вход: 0...40 В и <= 15 мА для 25 мс |
| Текущее состояние 1 гарантировано | Логический вход: 79...264 В и>= 2 мА для 25 мс |
| максимальная выходная частота переключения | 2 Гц |
| Ток нагрузки | 5 А на 250 В переменный ток для логический выход 5 А на 30 В ПОСТОЯННЫЙ ТОК для логический выход |
| Допустимая мощность | 480 ВА (AC-15), Ie = 2 А, 500000 циклов (выход)<30 Вт (DC-13), Ie = 1,25 А, 500000 циклов (выход) |
| Максимальная рабочая скорость | 1800 цикл/ ч |
| Тип контакта и соединения | 1 нормально открытый + 1 нормально закрытый сигнал неисправности 3 нормально открытых |
| Тип измерения | Температура Фазные токи I1, I2, I3 RMS Ток небаланса Средний ток Iavg Ток замыкания на землю |
| Точность измерения | 5...15 % внутреннее измерение тока замыкания на землю 1 % напряжение (100...830 V ) 3 % коэффициент мощности 5 % внешнее измерение тока замыкания на землю +/- 30 мин/год внутренние часы 0,02 температура 1 % ток 5 % активная и реактивная мощность |
| Категория перенапряжения | III |
| Шаг подключения | 5,08 мм |
| Клеммы подключения | Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0, 2…2,5 мм² (AWG 24...AWG 14)Твердый без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)гибкая кабельным наконечником Цепь управления соединитель 2 кабель(и) 0,2…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) ) 0,5…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14 )Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления: 0,5…0,6 Н.м плоская отвертка 3 мм |
| Степень загрязнения | 3 |
| Электромагнитная совместимость | Электростатический разряд, 3, 8 кВ воздуха , 6 кВ контакт в соответствии с МЭК 61000-4-2 Излучаемые радиочастотные поля, 3, 10 В/м в соответствии с МЭК 61000-4-3 Тест на устойчивость к быстрым переходным процессам (другие цепи), уровень 3, 2 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрым переходным процессам (на выходах питания и реле), уровень 4, 4 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к перепадам и прерываниям напряжения, 70 %, 500 мс в соответствии с МЭК 61000-4-11 Приведены радиочастотные возмущения, 10 В в соответствии с МЭК 61000-4-6 Датчик температуры: перенапряжения (последовательный режим ), 0,5 кВ в соответствии с МЭК 61000-4-5 Датчик температуры: перенапряжения (Общий режим), 1 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (последовательный режим), 1 кВ в соответствии с МЭК 61000-4-5 Связь: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питания: перенапряжения (последовательный режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питания: перенапряжения (Общий режим), 4 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (Общий режим), 2 кВ соответственно к МЭК 61000-4-5 |
| Ширина | 91 мм |
| Высота | 61 мм |
| Глубина | 122,5 мм |
| Масса нетто | 0,53 кг |
| Веб-сервисы | Веб-сервер |
| Код совместимости | LTMR |
| Окружающая среда | |
| Стандарты | IACS E10 CSA C22.2 № 14 UL 508 EN 60947-4-1 МЭК 60947-4-1 |
| Сертификация изделия | BV GL EAC ATEX KERI CCC ABS C- Tick CSA DNV UL RMRoS NOM LROS (Lloyds реестр судоходства) RINA |
| Защитная обработка | 12 х 24 часовых циклов в соответствии с МЭК 60068-2-30 48 h в соответствии с МЭК 60070-2-11 TH в соответствии с МЭК 60068 |
| Огнестойкость | 650 °C в соответствии с МЭК 60695-2-12 960 °C в соответствии с UL 94 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для сох | -40…80 °C |
| Высота над уровнем моря | <= 2000 m без занижения |
| Механическая стойкость | Вибрации устанавливается на симметричный рельс: 1 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Вибрации монтажная пластина: 4 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Удары полусинусоидальное ускорение: 15 Гн за 11 мс в соответствии с МЭК 60068-2-27 |
| Минимальное искажение ширины импульса/тре | IP20 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,0 см |
| Ширина 1 упаковки | 10,0 см |
| Длина 1 упаковки | 13,5 см |
| Вес 1 упаковки | 517,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,539 кг |
| Гарантия | |
| Гарантия | 18 months |
