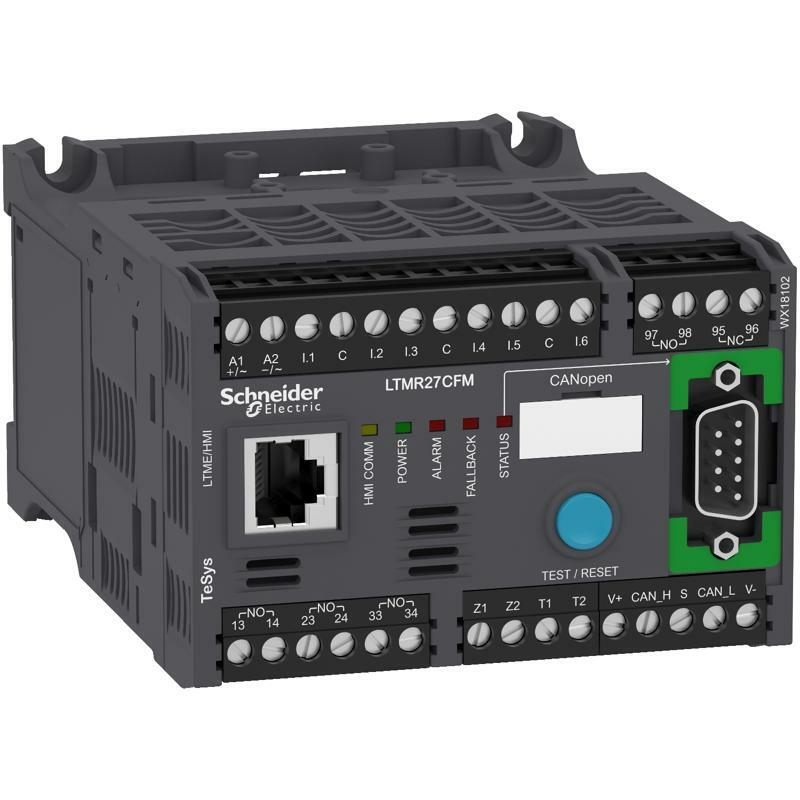

Реле Tesys Tcanopen 1.35-27A ~115-230в
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys T |
| Название устройства | LTMR |
| Тип изделия или компонента | Контроллер двигателя |
| Область применения продукта | Наблюдение и контроль за оборудованием |
| Измерение тока | 1,35…27 А |
| [Us] номинальное напряжение питания | 100 ...240 В переменный ток 50/60 Гц |
| Потребление тока | 8...62.8 мА |
| Границы напряжения питания | 93,5…264 В переменный ток |
| Протокол порта обмена данными | CANopen |
| Тип шины | CANopen ISO 1198 интерфейс , обращаясь к 1...127, скорость передачи 10...1000 кбит/с, SUB-D 9 с 4 витых экранированных паров CANopen ISO 1198 интерфейс , обращаясь к 1...127, скорость передачи 10...1000 кбит/с, блок контактов с 4 витых экранированных паров |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-1 690 В соответствии с CSA C22.2 № 14 690 В согласно UL 508 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ поставки , вводы и выводы в соответствии с МЭК 60947-4-1 6 кВ схема измерения тока или напряжения в соответствии с МЭК 60947-4-1 0,8 кВ цепь связи в соответствии с МЭК 60947-4- 1 |
| Устойчивость к току КЗ | 100 кА в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для выхода 0,5 А gG для цепи управления |
| Тип защиты | Перегрузка (длительное время) Изменение коэффициента мощности Перекос фаз Защита от обратной полярности Блокировка ротора Защита от тепловой перегрузки Защита от утечек тока на землю Тепловая защита Обрыв фазы Перегрузка Колывание нагрузки |
| Тип диагностики для сети и машины | Информация об истории отключений Ток и время пуска Запись неисправности Счетчик наработки/время работы Запись команд управления двигателем Счетчики отключений замыканий на фазу и землю Время ожидания после срабатывания. от перегруз. Остаточное время работы до откл. от перегруз. Информация о контексте отключения Запись события |
| Количество логических входов | 6 |
| Входящий ток | 3,1 мА на 100 В 7,5 мА на 240 В |
| Текущее состояние 0 гарантировано | Логический вход: 0...40 В и <= 15 мА для 25 мс |
| Текущее состояние 1 гарантировано | Логический вход: 79...264 В и>= 2 мА для 25 мс |
| максимальная выходная частота переключения | 2 Гц |
| Ток нагрузки | 5 А на 250 В переменный ток для логический выход 5 А на 30 В ПОСТОЯННЫЙ ТОК для логический выход |
| Допустимая мощность | 480 ВА (AC-15), Ie = 2 А, 500000 циклов (выход) 30 Вт (DC-13), Ie = 1,25 А , 500000 циклов (выход) |
| Максимальная рабочая скорость | 1800 цикл/ч |
| Тип контакта и соединение | 1 нормально открытый + 1 нормально закрытый сигнал неисправности 3 нормально открытых |
| Тип измерения | Температура Ток замыкания на землю Фазные токи I1, I2, I3 RMS Ток небаланса Средний ток Iavg |
| Точность измерения | 5...15 % внутреннее измерение тока замыкания на землю 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % внешнее измерение тока замыкания на землю +/- 30 мин/год внутренние часы 0,02 температура 1 % ток 5 % активная и реактивная мощность |
| Категория перенапряжения | III |
| Шаг подключения | 5,08 мм |
| Клеммы подключения | Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,25… 2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)Твердая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 2 кабель(и) 0 ,2…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,5…1,5 мм² (AWG 24...AWG 14 )гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)Твердая без кабельного наконечника |
| Момент затяжки | Цепь управления: 0,5…0,6 Н.м плоская отвертка 3 мм |
| Степень загрязнения | 3 |
| Электромагнитная совместимость | Электростатический разряд, 3, 8 кВ воздуха, 6 кВ контакт в соответствии с МЭК 61000-4-2 Излучаемые радиочастотные поля, 3, 10 В/м в соответствии с МЭК 61000-4-3 Тест на устойчивость к быстрым переходным процессам (другие цепи), уровень 3, 2 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрым переходным процессам (на выходах питания и реле), уровень 4, 4 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к перепадам и прерываниям напряжения, 70%, 500 мс в соответствии с МЭК 61000 -4-11 Приведены радиочастотные возмущения, 10 В в соответствии с МЭК 61000-4-6 Датчик температуры: перенапряжения (последовательный режим), 0,5 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (последовательный режим), 1 кВ в соответствии с МЭК 61000-4-5 Связь : перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питание: перенапряжения (последовательный режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питание : перенапряжения (Общий режим), 4 кВ в соответствии с МЭК 61000-4-5 Цепь управления: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 |
| Ширина | 91 мм |
| Высота | 61 мм |
| Глубина | 122,5 мм |
| Масса нетто | 0,53 кг |
| Веб-сервисы | Веб-сервер |
| Код совместимости | LTMR |
| Окружающая среда | |
| Стандарты | IACS E10 CSA C22.2 № 14 EN 60947-4-1 МЭК 60947-4-1 UL 508 |
| Сертификация изделия | NOM DNV C-Tick ABS ATEX CSA EAC BV GL CCC RMRoS UL KERI RINA |
| Защитная обработка | 12 х 24 часовых циклов в соответствии с МЭК 60068-2-30 48 h в соответствии с МЭК 60070-2-11 TH в соответствии с МЭК 60068 |
| Огнестойкость | 650 °C в соответствии с МЭК 60695-2-12 960 °C в соответствии с UL 94 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для собрать | -40…80 °C |
| Высота над уровнем моря | <= 2000 m без занижения |
| Механическая стойкость | Вибрации устанавливаются на симметричный рельс: 1 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Вибрации монтажная пластина: 4 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Удары полусинусоидальное ускорение: 15 Гн за 11 мс в соответствии с МЭК 60068-2-27 |
| Минимальное искажение ширины импульса/тре | IP20 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,0 см |
| Ширина 1 упаковки | 10,0 см |
| Длина 1 упаковки | 13,5 см |
| Вес 1 упаковки | 531,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,614 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
