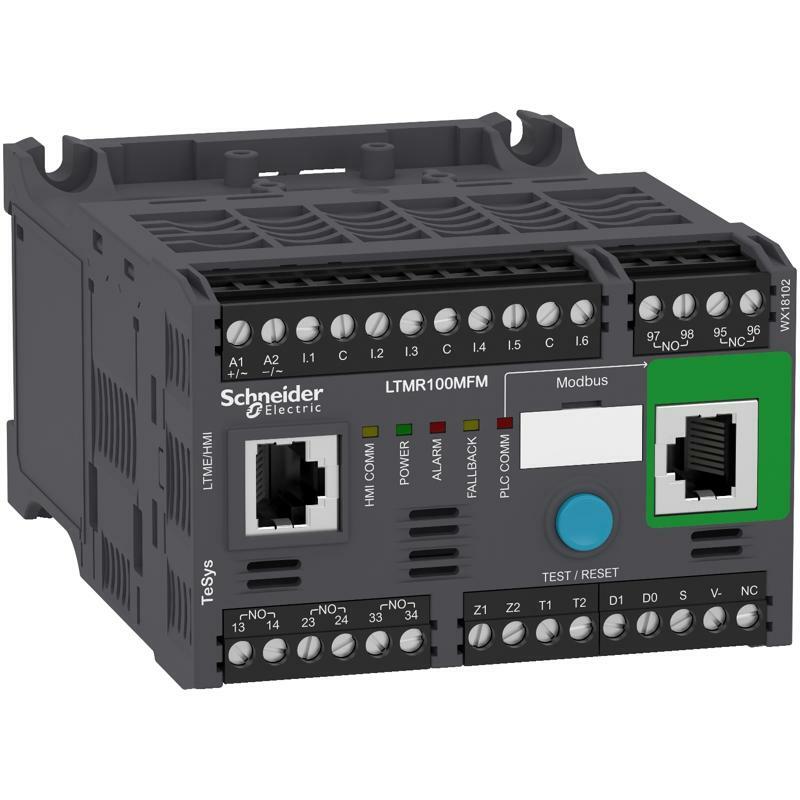

Реле Tesys Tmodbus 5-100A ~115-230в
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | TeSys |
| Название продукта | TeSys T |
| Название устройства | LTMR |
| Тип изделия или компонента | Контроллер двигателя |
| Область применения продукта | Наблюдение и контроль за оборудованием |
| Измерение тока | 5…100 А |
| [Us] номинальное напряжение питания | 100.. .240 В переменный ток 50/60 Гц |
| Потребление тока | 8...62.8 мА |
| Границы напряжения питания | 93,5…264 В переменный ток |
| Протокол порта обмена данными | Modbus |
| Тип шины | Modbus 2-проводящий RS 485 интерфейс , обращаясь к 1...247, скорость передачи 1.2...19.2 кбит/с, RJ45 с 2 экранированными витые пары Modbus 2-проводящий RS 485 интерфейс , обращаясь к 1...247, скорость передачи 1.2...19.2 кбит/с, блок контактов с 2 экранированные витые пары |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 690 В в соответствии с МЭК 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ поставка, вводы и выводы в соответствии с МЭК 60947-4-1 6 кВ схема измерения тока или напряжения в соответствии с МЭК 60947-4-1 0,8 кВ цепь связи в соответствии с МЭК 60947-4 -1 |
| Устойчивость к току КЗ | 100 кА в соответствии с МЭК 60947-4-1 |
| Номинальный ток предохранителя | 4 А gG для выхода 0,5 А gG для цепь управления |
| Тип защиты | Колывание нагрузки Защита от утечек тока на землю Перегрузка (продолжительное время) Перегрузка Блокировка ротора Тепловая защита Защита от тепловой перегрузки Изменение коэффициента мощности Защита от обратной полярности Обрыв фазы Перекис фаз |
| Тип диагностики для сети и машины | Запись команд управления двигателем Ток и время пуска Информация об истории отключений Счетчики отключений замыканий на фазу и землю Счетчик наработки/время работы Остаточное время работы до откл . от перегруз. Запись неисправности Информация о контексте отключения Запись события Время ожидания после сработ. от перегруз. |
| Количество логических входов | 6 |
| Входящий ток | 3,1 мА на 100 В 7,5 мА на 240 В |
| Текущее состояние 0 гарантировано | Логический вход: 0.. .40 В и <= 15 мА для 25 мс |
| Текущее состояние 1 гарантировано | Логический вход: 79...264 В и>= 2 мА для 25 мс |
| максимальная выходная частота переключения | 2 Гц |
| Ток нагрузки | 5 А на 250 В переменный ток для логического выхода 5 А на 30 В ПОСТОЯННЫЙ ТОК для логический выход |
| Допустимая мощность | 480 ВА (AC-15), Ie = 2 А, 500000 циклов (выход) 30 Вт (DC-13), Ie = 1,25 А, 500000 циклов (выход) |
| Максимальная рабочая скорость | 1800 цикл/ч |
| Тип контакта и соединения | 1 нормально открыт + 1 нормально закрытый сигнал неисправности 3 нормально открытых |
| Тип измерения | Температура Ток замыкания на землю Средний ток Iavg Ток небаланса Фазные токи I1, I2, I3 RMS |
| Точность измерения | 5...15 % внутреннее измерение тока замыкания на землю 1 % напряжение (100...830 V) 3 % коэффициент мощности 5 % внешнее измерение тока замыкания на землю +/- 30 мин/ год внутренние часы 0,02 температура 5 % активная и реактивная мощность 0,02 ток |
| Категория перенапряжения | III |
| Шаг подключения | 5,08 мм |
| Клеммы подключения | Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 1 кабель(и) 0, 2…2,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,25…2,5 мм² (AWG 24...AWG 14) гибкий без кабельного наконечника Цепь управления соединитель 1 кабель(и) 0,2…2,5 мм² (AWG 24...AWG 14)Твердая без кабельного наконечника Цепь управления соединитель 2 кабель (i) 0,2…1 мм² (AWG 24...AWG 14)гибкая с кабельным наконечником Цепь управления соединитель 2 кабель(и) 0,2…1,5 мм² (AWG 24... AWG 14)гибкая без кабельного наконечника Цепь управления соединитель 2 кабель(и) 0,5…1,5 мм² (AWG 24...AWG 14)гибкая без кабельного наконечника Цепь управления с' соединитель 2 кабель(и) 0,2…1 мм² (AWG 24...AWG 14)Твердый без кабельного наконечника |
| Момент затяжки | Цепь управления : 0,5…0,6 Н.м плоская отвертка 3 мм |
| Степень загрязнения | 3 |
| Электромагнитная совместимость | Электростатический разряд, 3, 8 кВ воздуха, 6 кВ контакт в соответствии с МЭК 61000-4-2 Излучаемые радиочастотные поля, 3, 10 В/м в соответствии с МЭК 61000 -4-3 Тест на устойчивость к быстрым переходным процессам (другие цепи), уровень 3, 2 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к быстрым переходным процессам (на выходах питания и реле ), уровень 4, 4 кВ в соответствии с МЭК 61000-4-4 Тест на устойчивость к перепадам и прерываниям напряжения, 70 %, 500 мс в соответствии с МЭК 61000-4-11 Приведены радиочастотные возмущения, 10 В соответствии с МЭК 61000-4-6 Датчик температуры: перенапряжения (последовательный режим), 0,5 кВ в соответствии с МЭК 61000-4-5 Датчик температуры: перенапряжения (Общий режим), 1 кВ соответственно к МЭК 61000-4-5 Цепь управления: перенапряжения (последовательный режим), 1 кВ в соответствии с МЭК 61000-4-5 Связь: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000 -4-5 Релейные выходы и питание: перенапряжения (последовательный режим), 2 кВ в соответствии с МЭК 61000-4-5 Релейные выходы и питание: перенапряжения (Общий режим), 4 кВ в соответствии с МЭК 61000 -4-5 Цепь управления: перенапряжения (Общий режим), 2 кВ в соответствии с МЭК 61000-4-5 |
| Ширина | 91 мм |
| Высота | 61 мм |
| Глубина | 122,5 мм |
| Масса нетто | 0,53 кг |
| Веб-сервисы | Веб-сервер |
| Код совместимости | LTMR |
| Окружающая среда | |
| Стандарты | IACS E10 МЭК 60947-4-1 UL 508 EN 60947-4-1 CSA C22.2 № 14 |
| Сертификация изделия | LROS (Lloyds реестр судоходства) UL ABS ATEX EAC CCC BV RINA DNV C-Tick RMRoS CSA GL NOM KERI |
| Защитная обработка | 12 х 24 часовых циклов в соответствии с МЭК 60068-2-30 48 h в соответствии с МЭК 60070-2-11 TH в соответствии с МЭК 60068 |
| Огнестойкость | 650 °C в соответствии с МЭК 60695- 2-12 960 °C в соответствии с UL 94 |
| Рабочая температура окружающей среды | -20…60 °C |
| Температура окружающего воздуха для собрать | -40…80 °C |
| Высота над уровнем моря | <= 2000 m без занижения |
| Механическая стойкость | Вибрации устанавливаются на симметричный рельс: 1 Гн, 5...300 Гц в соответствии с МЭК 60068 -2-6 Вибрации монтажная пластина: 4 Гн, 5...300 Гц в соответствии с МЭК 60068-2-6 Удары полусинусоидальное ускорение: 15 Гн за 11 мс в соответствии с МЭК 60068-2-27 |
| Минимальное искажение ширины импульса/тре | IP20 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,2 см |
| Ширина 1 упаковки | 10,0 см |
| Длина 1 упаковки | 13,6 см |
| Вес 1 упаковка | 536,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 5,586 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
