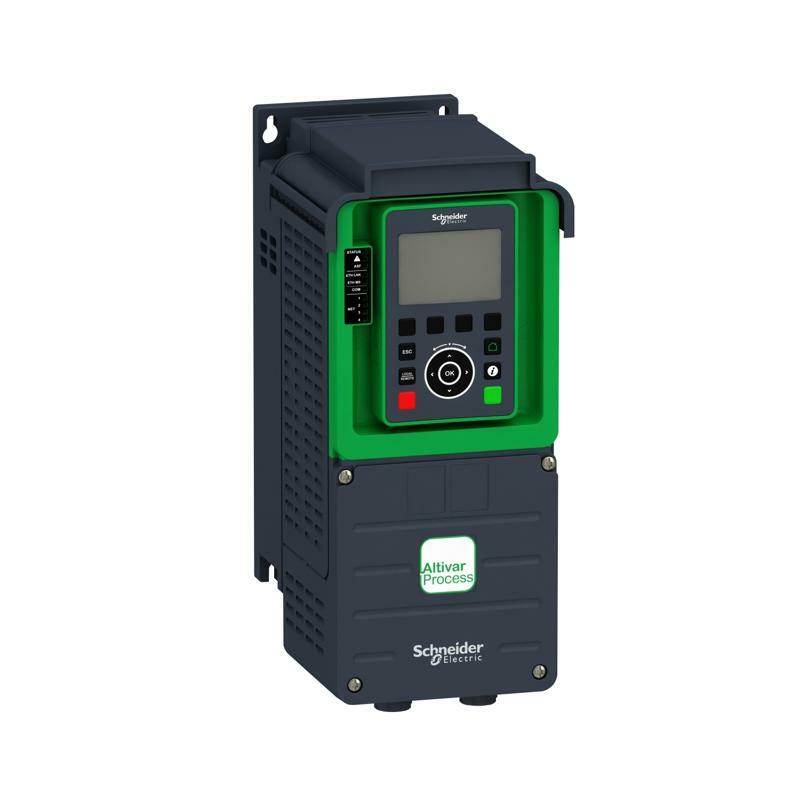

Преобразователь частоты ATV630 1,5квт 200-240в 3Ф, IP21, без эмс-фильтра

Экологическая эффективность продукта

Главная
Серия продукта	Altivar Process ATV600
Тип изделия или компонента	Преобразователь частоты
Конкретное применение изделия	Технологические процессы и коммунальные услуги
Название устройства	ATV630
Выполнение	Стандартная версия
Назначение продукта	Асинхронные двигатели Синхронные двигатели
ЭМС фильтр	Без фильтра ЭМС
Степень защиты	IP21 в соответствии с МЭК 61800-5-1 IP21 в соответствии с МЭК 60529
[Us] номинальное напряжение питания	200..240 В
Степень защиты	UL тип 1 в соответствии с UL 508C
Тип охлаждения	Принудительное охлаждение
Частота питающей сети	50...60 Гц - 5...5 %
[Us] номинальное напряжение питания	200..240 В - 15...10 %
Мощность двигателя [кВт]	1,5 кВт (нормальный режим работы) 0,75 кВт ( тяжелый режим работы)
Мощность двигателя [л.с.]	2 л.с нормальный режим работы 1 л.с тяжелый режим работы
Линейный ток	5,9 А при 200 В (нормальный режим работы) 5 А при 240 В (нормальный режим работы) 3,3 А при 200 В (трудный режим работы) 3 А при 240 В (трудный режим работы)
Возможный ток КЗ [Isc]	50 кА
Полная мощность	2,1 кВА при 240 В (нормальный режим работы) 1, 2 кВА при 240 В (трудный режим работы)
Максимальный ток в установившемся режиме	8 А при 4 кГц для нормального режима работы 4 ,6 А при 4 кГц для тяжелого режима работы
Форма управляющего действия асинхронным двигателем	Стандарт постоянного крутящего момента Сменный момент Оптимизированный режим крутящего момента
Форма управляющего действия синхронным двигателем	Двигатель с постоянными магнитами Синхронный реактивный двигатель
Исходная частота привода	0,1…500 Гц
Номинальная частота переключения	4 кГц
Частота переключения	2..12 кГц регулируемый 4..12 кГц с коэффициентом снижения
Функция безопасности	STO (безопасное отключение крутящего момента) SIL 3
Логика дискретных входов	16 предварительно настроенных скоростей
Протокол порта обмена данными	Modbus последовательный Ethernet Modbus TCP
Опциональный модуль	Слот А: коммуникационный модуль, Profibus DP V1 Слот А: коммуникационный модуль, Profinet Слот А: коммуникационный модуль, DeviceNet Слот А: коммуникационный модуль, Modbus TCP/EtherNet/IP Слот А: коммуникационный модуль, CANopen цепь RJ45 Слот А: коммуникационный модуль, CANopen SUB-D 9 Слот А: коммуникационный модуль, CANopen винтовые клеммы Слот А/ слот В: модуль расширения релейных выходов Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link Коммуникационный модуль, BACnet MS/TP Коммуникационный модуль, Ethernet Powerlink
Дополнительная информация
Способ крепления	Монтаж на стену
Максимальный ток переходного процесса	8,8 А в течение 60 с (нормальный режим работы) 6,9 А в течение 60 с (трудный режим работы)
Количество фаз сети	3 фазы
Количество дискретных выходов	0
Тип дискретного выхода	Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3000 мА Релейные выходы R2A, R2C 250 В переменный ток 5000 мА Релейные выходы R2A, R2C 30 В , R3C 250 В переменный ток 5000 мА Релейные выходы R3A, R3C 30 В постоянный ток 5000 мА
Исходное напряжение	<= номинального напряжения питание
Допустимый временный прирост тока	1.1 x In в течение 60 с (нормальный режим работы) 1,5 x In в течение 60 с ( тяжелый режим работы)
Компенсация скольжения ротора	Автоматический при любой нагрузке Может быть подавлен Настраиваемый Недоступен для управления двигателем с постмагнитами
Линейное ускорение и замедление	Линейная регулировка отдельно от 0.01...9999 с
Аппаратный интерфейс	Ethernet 2-проводящий RS 485
Тип торможения	Постоянным током
Тип защиты	Тепловая защита: двигатель Безопасное выключение крутящего момента: двигатель Обрыв фазы двигателя: двигатель Тепловая защита: привод Безопасное выключение крутящего момента: привод Перегрев: привод Перегрузка по току между выходн.фазами и землей: привод Перенапряжение на выходе: привод Защита от короткого замыкания: привод Обрыв фазы двигателя: привод Перенапряжение в звене постоянного тока: привод Перенапряжение в сети: привод Недонапряжение в сети: привод Потеря фазы питание: привод Превышение скорости: привод Обрыв в цепи управления: привод
Скорость передачи	10, 100 Мбит/с 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с
Разрешение по частоте	Пульт 0,1 Гц Аналоговый вход 0,012/50 Гц
Кадр данных	RTU
Электрическое соединение	Управление съемные винтовые клеммы 0.5...1.5 мм²/AWG 20...AWG 16 Двигатель винтовая клемма 2.5...6 мм²/AWG 14.. .AWG 10 Бок сети винтовая клемма 2.5...6 мм²/AWG 14...AWG 10
Тип коннектора	RJ45 ( на удаленном графическом терминале) для Ethernet/Modbus TCP RJ45 (на удаленном графическом терминале) для Modbus последовательный
Формат данных	8 бит, конфигурируется нечетное, четное или без четности
Тип поляризации	Отсутствует полное сопротивление
Тип обмена	Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP
Количество адресов	1…247 для Modbus последовательный
Метод доступа	Веденный Modbus TCP
Питание	Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания замыкание
Местная сигнализация	для локальной диагностики 3 светодиода для состояния встроенной связи 3 светодиода (двухцветная) для состояния модуля связи 4 светодиода (двухцветный) для наличия напряжения 1 СВЕТОДИОД (красный)
Ширина	144 мм
Высота	350 мм
Глубина	203 мм
Масса нетто	4,3 кг
Количество аналоговых входов	3
Тип аналогового входа	AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток , полное сопротивление: 31,5 кОм, разрешение 12 бит
Количество дискретных входов	8
Тип дискретного входа	DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В)
Совместимость входов	DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2 DI5, DI6 дискретный вход ПЛК уровня 1соответственно МЭК 65A-68 STOA, STOB дискретный вход ПЛК уровня 1соответственно МЭК 61131-2
Логика дискретных входов	Позитивная логика (источник) (DI1...DI8), <5 В (состояние 0 ) ,> 11 В (состояние 1) Негативная логика (приемник) (DI1...DI8),> 16 В (состояние 0) , <10 В (состояние 1)
Количество аналоговых выходов	2
Тип аналогового выхода	Программно-конфигурированное напряжение AQ1, AQ2: 0. ..10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит Программно-конфигурированный ток DQ-, DQ+ : 30 В постоянный ток Программно-конфигурированный ток DQ-, DQ+: 100 мА
Продолжительность выборки	2 мс +/- 0, 5 мс (DI1...DI4) - дискретный вход 5 мс +/- 1 мс (DI5, DI6) - дискретный вход 5 мс +/- 0,1 мс (AI1, AI2, AI3 ) - аналоговый вход 10 мс +/- 1 мс (AO1) - аналоговый выход
Точность	+/- 0.6 % AI1, AI2, AI3 для температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для температуры 60 °C аналоговый выход
Ошибка линеаризации	AI1, AI2, AI3: +/- 0,15 % максимального значения для Аналоговый вход AO1, AO2: +/- 0.2 % для Аналоговый выход
Количество релейных выходов	3
Тип релейного выхода	Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов Конфигурированная релейная логика R2: реле последовательности нормально открытая электрическая долговечность 100000 циклов Конфигурированная релейная логика R3: реле последовательности нормально открытая электрическая долговечность 100000 циклов
Время обновления	Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
Минимальный ток переключения	Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток
Максимальный ток переключения	Релейный выход R1, R2, R3 при резистивном нагрузка, cos phi = 1: 3 А при 250 В переменный ток Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi = 1: 3 А при 30 В постоянный ток Релейный выход R1, R2 , R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток Релейный выход R1, R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L /R = 7 мс: 2 А при 30 В постоянный ток
Изоляция	Между клеммами питания и управления
Максимальная выходная частота	500 кГц
Максимальный входящий ток	5,9 А
выбор применения преобразователя частоты	Здание - отопление, вентиляция и кондиционирование центробежный компрессор Производство продуктов питания и напитков м Добыча полезных ископаемых и металлов вентилятор Добыча полезных ископаемых и металлов насос Нефть и газ вентилятор Водоснабжение и водоотвод м Здание - отопление, вентиляция и кондиционирование винтовой компрессор Производство продуктов питания и напитков насос Производство продуктов питания и напитков вентилятор Производство продуктов питания и напитков распыления Нефть и газ электропогружной насос (ESP) Нефть и газ насос для нагнетания воды Нефть и газ реактивный топлив Нефть и газ компрессор для нефтепереработки Водоснабжение и водоотвод центробежный насос Водоснабжение и водоотвод объемный насос Водоснабжение и водоотвод электропогружной насос (ESP) Водоснабжение и водоотвод винтов Водоснабжение и водоотвод лопаточный компрессор Водоснабжение и водоотвод винтовой компрессор Водоснабжение и водоотвод центробежный компрессор Водоснабжение и водоотвод вентилятор Водоснабжение и водоотвод конвейер Водоснабжение и водоотвод смеситель
диапазон мощности двигателей АС-3	1,1…2 кВт в200…240 В 3 фазы
Количество в одном комплекте	1
Монтаж шкафа	Навесной
Окружающая среда
Сопротивление изоляции	> 1 МОм 500 В DC за 1 мин на землю
Уровень шума	54,5 дБ в соответствии с 86/188/ЕЭС
Рассеянная мощность [Вт]	Естественное охлаждение: 29 В при 200 В, частота переключения 4 кГц Принудительное охлаждение: 53 В при 200 В, частота переключения 4 кГц
Об охлаждающего воздуха	38 м³/ч
Рабочее положение	Вертикальное, +/- 10 градусов
Максимальное THDi (полное гармоническое искаженное	<48 % полная нагрузка в соответствии с МЭК 61000-3-12
Электромагнитная совместимость	Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3 />Тест на устойчивость к эл.переходным процессам/импульсам уровень 4 в соответствии с МЭК 61000-4-4 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4 -5 Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4-6
Степень загрязнения	2 в соответствии с МЭК 61800- 5-1
Виброустойчивость	1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6
Ударопрочность	15 gn для 11 мс согласно МЭК 60068-2-27
Относительная влажность	5…95 % без конденсата в соответствии с МЭК 60068-2-3
Рабочая температура воздуха	-15…50 °C (без снижения номинальных характеристик) 50…60 °C (с коэффициентом снижения)
Температура окружающего воздуха для собрать	-40…70 °C
Высота над уровнем моря	<= 1000 m без снижения номинальных характеристик 1000...4800 m с уменьшением тока на 1 % на 100 м
Сертификация изделия	ATEX INERIS CSA TÜV Зона ATEX 2/22 DNV-GL UL
Маркирование	CE
Стандарты	UL 508C МЭК 61800-3 IEC 61800-3 environment 1 category C2 МЭК 61800-3 среда 2 категория C3 МЭК 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 МЭК 61508 МЭК 13849-1
Категория перенапряжения	III
Контур регулирования	Регулируемый ПОД-регулятор
Уровень шума	54,5 дБ
Степень загрязнения	2
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	31,500 см
Ширина 1 упаковки	19,000 см
Длина 1 упаковки	40,500 см
Вес 1 упаковки	5,892 кг
Тип 2 упаковки	P06
Количество единиц в 2 упаковке	6
Высота 2 упаковки	75,000 см
Ширина 2 упаковки	60,000 см
Длина 2 упаковки	80,000 см
Вес 2 упаковки	48,352 кг
