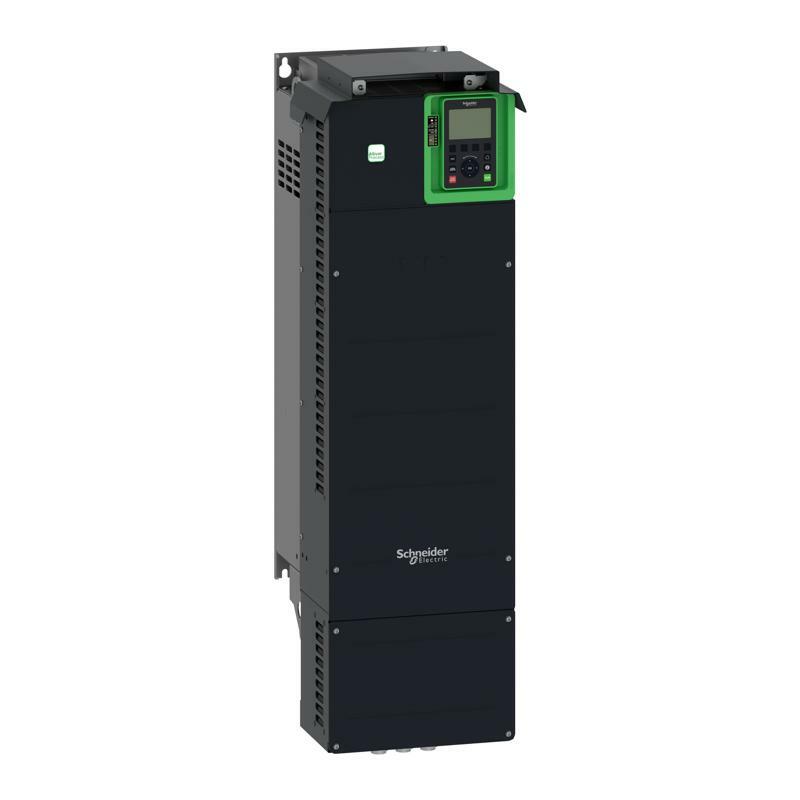

Преобразователь частоты ATV630 37квт 200-240в 3Ф, IP21, без эмс-фильтра
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Altivar Process ATV600 |
| Тип изделия или компонента | Преобразователь частоты |
| Конкретное применение изделия | Технологические процессы и коммунальные услуги |
| Название устройства | ATV630 |
| Выполнение | Стандартная версия |
| Назначение продукта | Асинхронные двигатели Синхронные двигатели |
| ЭМС фильтр | Без фильтра ЭМС |
| Степень защиты | IP21 в соответствии с МЭК 61800-5-1 IP21 в соответствии с МЭК 60529 |
| [Us] номинальное напряжение питания | 200..240 В |
| Степень защиты | UL тип 1 в соответствии с UL 508C |
| Тип охлаждения | Принудительное охлаждение |
| Частота питающей сети | 50...60 Гц - 5...5 % |
| [Us] номинальное напряжение питания | 200..240 В - 15...10 % |
| Мощность двигателя [кВт] | 37 кВт (нормальный режим работы) 30 кВт (трудный режим работы) |
| Мощность двигателя [л.с.] | 50 л.с нормальный режим работы 40 л.с тяжелый режим работы |
| Линейный ток | 128 А при 200 В (нормальный режим работы) 107,8 А при 240 В (нормальный режим работы) 104,7 А при 200 В (трудный режим работы) 88,6 А при 240 В (трудный режим работы) |
| Вероятный ток КЗ [Isc] | 50 кА |
| Полная мощность | 44,8 кВА при 240 В (нормальный режим работы) 36,8 кВА при 240 В (трудный режим работы) |
| Максимальный ток в установившемся режиме | 149 А при 2,5 кГц для нормальный режим работы 123 А при 2,5 кГц для тяжелого режима работы |
| Форма управляющего действия асинхронным двигателем | Сменный момент Оптимизированный режим крутящего момента Стандарт постоянного крутящего момента |
| Форма управляющего действия синхронным двигателем | Двигатель с постоянными магнитами Синхронный реактивный двигатель |
| Исходная частота привода | 0,1…500 Гц |
| Номинальная частота переключения | 2,5 кГц |
| Частота переключения | 2,5..8 кГц с коэффициентом снижения 2..8 кГц регулируемый |
| Функция безопасности | STO (безопасное отключение крутящего момента) SIL 3 |
| Логика дискретных входов | 16 предварительно настроенных скоростей |
| Протокол порта обмена данными | Modbus последовательный Ethernet Modbus TCP |
| Опциональный модуль | Слот А: коммуникационный модуль, Profibus DP V1 Слот А: коммуникационный модуль, Profinet Слот А: коммуникационный модуль, DeviceNet Слот А : коммуникационный модуль, Modbus TCP/EtherNet/IP Слот А: коммуникационный модуль, CANopen цепь RJ45 Слот А: коммуникационный модуль, CANopen SUB-D 9 Слот А: коммуникационный модуль, CANopen винтовые клеммы Слот А/ слот В: модуль расширения цифр. и аналоговых входов/выходов Слот А/ слот В: модуль расширения релейных выходов Слот А: коммуникационный модуль, Ethernet IP/Modbus TCP/MD-Link Коммуникационный модуль, BACnet MS/TP Коммуникационный модуль, Ethernet Powerlink |
| Дополнительная информация | |
| Способ крепления | Монтаж на стену |
| Максимальный ток переходного процесса | 163,9 А в течение 60 с (нормальный режим работы) 184,5 А в течение 60 с (трудный режим работы) |
| Количество фаз сети | 3 фазы |
| Количество дискретных выходов | 0 |
| Тип дискретного выхода | Релейные выходы R1A, R1B, R1C 250 В переменный ток 3000 мА Релейные выходы R1A, R1B, R1C 30 В постоянный ток 3000 мА Релейные выходы R2A, R2C 250 В переменный ток 5000 мА Релейные выходы R2A, R2C 30 В , R3C 250 В переменный ток 5000 мА Релейные выходы R3A, R3C 30 В постоянный ток 5000 мА |
| Исходное напряжение | <= номинального напряжения питание |
| Допустимый временный прирост тока | 1.1 x In в течение 60 с (нормальный режим работы) 1,5 x In в течение 60 с ( тяжелый режим работы) |
| Компенсация скольжения ротора | Может быть подавлен Недоступен для управления двигателем с пост.магнитами Автоматический при любой -какой нагрузке Настраиваемый |
| Линейное ускорение и замедление | Линейная регулировка отдельно от 0.01...9999 с |
| Аппаратный интерфейс | Ethernet 2-проводящий RS 485 |
| Тип торможения | Постоянным током |
| Тип защиты | Тепловая защита: двигатель Безопасное выключение крутящего момента: двигатель Обрыв фазы двигателя: двигатель Тепловая защита: привод Безопасное выключение крутящего момента: привод Перегрев: привод Перегрузка по току между выходн.фазами и землей: привод Перенапряжение на выходе: привод Защита от короткого замыкания: привод Обрыв фазы двигателя: привод Перенапряжение в звене постоянного тока: привод Перенапряжение в сети: привод Недонапряжение в сети: привод Потеря фазы питание: привод Превышение скорости: привод Обрыв в цепи управления: привод |
| Скорость передачи | 10, 100 Мбит/с 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 кбит/с |
| Разрешение по частоте | Пульт 0,1 Гц Аналоговый вход 0,012/50 Гц |
| Кадр данных | RTU |
| Электрическое соединение | Управление съемные винтовые клеммы 0.5...1.5 мм²/AWG 20...AWG 16 Бок сети винтовая клемма 70...120 мм²/AWG 2/ 0...250 Двигатель винтовая клемма 95...120 мм²/AWG 3...250 kcmil |
| Тип коннектора | RJ45 (на удаленном графическом терминале) для Ethernet/Modbus TCP RJ45 (на удаленном графическом терминале) для Modbus последовательный |
| Формат данных | 8 бит , конфигурируется нечетное, четное или без четности |
| Тип поляризации | Отсутствует полное сопротивление |
| Тип обмена | Полудуплексный, полнодуплексный, автосогласование Ethernet/Modbus TCP |
| Количество адресов | 1…247 для Modbus последовательный |
| Метод доступа | Веденный Modbus TCP |
| Питание | Внешнее питание для цифровых входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для потенциометра (1..10 кОм): 10,5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания Внутреннее питание для дискретных входов и STO: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания |
| Местная сигнализация | для локальной диагностики 3 светодиода для состояния встроенной связи 3 светодиода (двухцветная) для состояние модуля связи 4 светодиода (двухцветный) для наличия напряжения 1 СВЕТДИОД (красный) |
| Ширина | 290 мм |
| Высота | 922 мм |
| Глубина | 323 мм |
| Масса нетто | 56,6 кг |
| Количество аналоговых входов | 3 |
| Тип аналогового входа | AI1, AI2, AI3 программно-конфигурированное напряжение: 0...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит AI1, AI2, AI3 программно-конфигурированный ток: 0...20 мА, полное сопротивление: 250 Ом, разрешение 12 бит AI2 аналоговый вход сигнала напряжения: - 10...10 В постоянный ток, полное сопротивление: 31,5 кОм, разрешение 12 бит |
| Количество дискретных входов | 8 |
| Тип дискретного входа | DI7, DI8 программируется как импульсный вход: 0…30 кГц, 24 В постоянное напряжение (<= 30 В) |
| Совместимость входов | DI1... DI6 дискретный вход ПЛК уровня 1соответственно МЭК 61131-2 DI5, DI6 дискретный вход ПЛК уровня 1соответственно МЭК 65A-68 STOA, STOB дискретный вход ПЛК уровня 1 в соответствии с МЭК 61131-2 |
| Логика дискретных входов | Позитивная логика (источник) (DI1...DI8), <5 В (состояние 0) ,> 11 В (состояние 1) Негативная логика (приемник) (DI1...DI8),> 16 В (состояние 0) , <10 В (состояние 1) |
| Количество аналоговых выходов | 2 |
| Тип аналогового выхода | Программно-конфигурированное напряжение AQ1, AQ2: 0 ...10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит Программно-конфигурированный ток AQ1, AQ2: 0...20 мА, разрешение 10 бит Программно-конфигурированный ток DQ-, DQ+: 30 В постоянный ток Программно-конфигурированный ток DQ-, DQ+: 100 мА |
| Продолжительность выборки | 2 мс +/- 0 ,5 мс (DI1...DI4) - дискретный вход 5 мс +/- 1 мс (DI5, DI6) - дискретный вход 5 мс +/- 0,1 мс (AI1, AI2, AI3) - аналоговый вход 10 мс +/- 1 мс (AO1) - аналоговый выход |
| Точность | +/- 0.6 % AI1 , AI2, AI3 для температуры 60 °C аналоговый вход +/- 1 % AO1, AO2 для температуры 60 °C аналоговый выход |
| Ошибка линеаризации | AI1, AI2, AI3: +/- 0,15 % максимального значения для Аналоговый вход AO1, AO2: +/- 0.2 % для Аналоговый выход |
| Количество релейных выходов | 3 |
| Тип релейного выхода | Конфигурированная релейная логика R1: реле неисправности нормально открытый/закрытый электрическая долговечность 100000 циклов Конфигурированная релейная логика R2: реле последовательности нормально открытая электрическая долговечность 100000 циклов Конфигурированная релейная логика R3: реле последовательности нормально открытая электрическая долговечность 100000 циклов |
| обновление | Релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс) |
| Минимальный ток переключения | Релейный выход R1, R2, R3: 5 мА при 24 В постоянный ток |
| Максимальный ток переключения | Релейный выход R1, R2, R3 при резистивная нагрузка, cos phi = 1:3 А при 250 В переменный ток Релейный выход R1, R2, R3 при резистивной нагрузке, cos phi=1:3 А при 30 В постоянный ток Релейный выход R1, R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 250 В переменный ток Релейный выход R1, R2, R3 при индуктивной нагрузке, cos phi = 0,4 и L/R = 7 мс: 2 А при 30 В постоянный ток |
| Изоляция | Между клеммами питания и управления |
| Максимальная выходная частота | 500 кГц |
| Максимальный входящий ток | 128,0 А |
| выбор применения преобразователя частоты | Здание - отопление, вентиляция и кондиционирование центробежный компрессор Производство продуктов питания и напитков м Добыча полезных ископаемых и металлов вентилятор Добыча полезных ископаемых и металлов насос Нефть и газ вентилятор Водоснабжение и водоотвод м Здание - отопление, вентиляция и кондиционирование винтовой компрессор Производство продуктов питания и напитков насос />Производство продуктов питания и напитков вентилятор Производство продуктов питания и напитков распыления Нефть и газ электропогружной насос (ESP) Нефть и газ насос для нагнетания воды Нефть и газ реактивный топлив Нефть и газ компрессор для нефтепереработки Водоснабжение и водоотвод центробежный насос Водоснабжение и водоотвод объемный насос Водоснабжение и водоотвод электропогружной насос (ESP) Водоснабжение и водоотвод винтов насос Водоснабжение и водоотвод лопаточный компрессор Водоснабжение и водоотвод винтовой компрессор Водоснабжение и водоотвод центробежный компрессор Водоснабжение и водоотвод вентилятор Водоснабжение и водоотвод конвейер водоотвод смеситель |
| диапазон мощности двигателей АС-3 | 30…50 кВт в200…240 В 3 фазы |
| Количество в одном комплекте | 1 |
| Монтаж шкафа | Навесной |
| Окружающая среда | |
| Сопротивление изоляции | >1 МОм 500 В DC за 1 мин на землю |
| Уровень шума | 62,4 дБ в соответствии с 86/188/ЕЭС |
| Рассеянная мощность [Вт] | Естественное охлаждение: 156 В при 200 В, частота переключения 2,5 кГц Принудительное охлаждение: 1141 В при 200 В, частота переключения 2,5 кГц |
| Объем охлаждающего воздуха | 295 м³/ч |
| Рабочее положение | Вертикальное, +/- 10 градусов |
| Максимальное THDi (полное гармонично искаженное | <48 % от 80...100 % нагрузки в соответствии с МЭК 61000-3-12 |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к излучению РЧ э/м поля уровень 3 соответственно к МЭК 61000-4-3 Тест на устойчивость к эл.переходным процессам/импульсам уровень 4 в соответствии с МЭК 61000-4-4 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжения уровень 3 в соответствии с МЭК 61000-4-5 Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4-6 |
| Степень загрязнения | 2 в соответствии с МЭК 61800-5-1 |
| Виброустойчивость | 1,5 мм от вершины к вершине (f= 2…13 Гц) в соответствии с МЭК 60068-2-6 1 gn (f= 13…200 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 60068-2-27 |
| Относительная влажность | 5…95 % без конденсата в соответствии с МЭК 60068-2 -3 |
| Рабочая температура воздуха | -15…50 °C (без снижения номинальных характеристик) 50…60 °C (с коэффициентом понижение) |
| Температура окружающего воздуха для собир | -40…70 °C |
| Высота над уровнем моря | <= 1000 m без снижения номинальных характеристик 1000...4800 m с уменьшением тока на 1 % на 100 м |
| Сертификация изделия | ATEX INERIS DNV-GL UL TÜV Зона ATEX 2/22 CSA |
| Маркирование | CE |
| Стандарты | UL 508C МЭК 61800-3 IEC 61800-3 environment 1 category C2 МЭК 61800-3 среда 2 категория C3 МЭК 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 МЭК 61508 МЭК 13849-1 |
| Категория перенапряжения | III |
| Контур регулировки | Регулируемый ПИД-регулятор |
| Уровень шума | 62,4 дБ |
| Степень загрязнения | 2 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 59,182 см |
| Ширина 1 упаковки | 47,498 см |
| Длина 1 упаковки | 115,57 см |
| Вес 1 упаковки | 54,999 кг |
