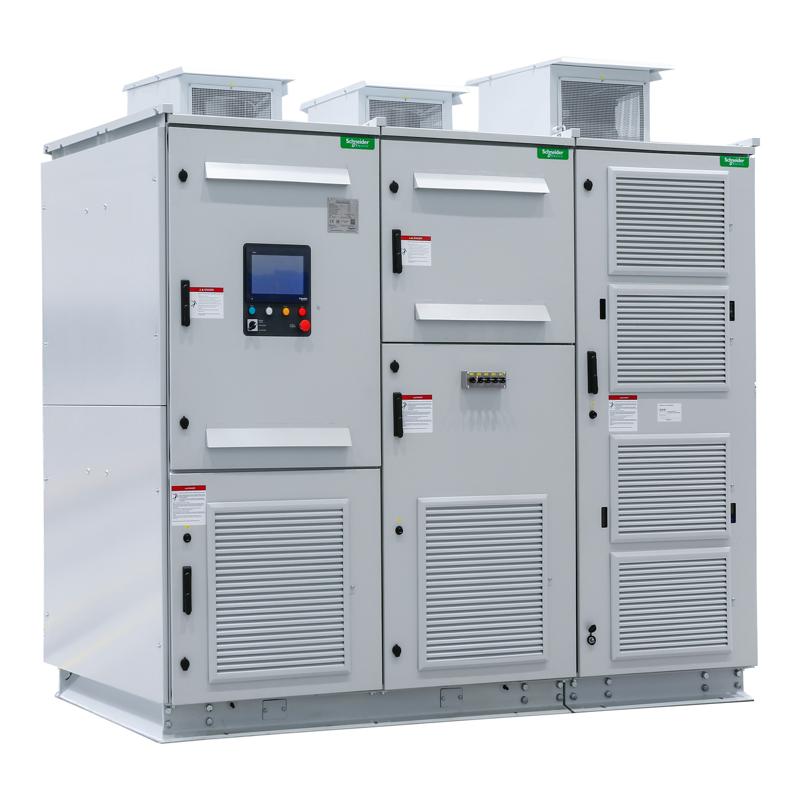

Преобразователь частоты среднего напряжения ATV6000, 3.3 кв, 890 ква
| Главная | |
|---|---|
| Серия продукта | Altivar Process ATV6000 |
| Тип изделия или компонента | Преобразователь частоты среднего напряжения |
| Название устройства | ATV6000 |
| Конкретное применение изделия | Технологические процессы и коммунальные услуги |
| Способ сборки | В напольном корпусе |
| Дополнительное оборудование | Охлаждающие вентиляторы Высоковольтные разрядники Силовые ячейки Цоколь шкафа Корпус Человеко-машинный интерфейс Многообмоточный входной трансформатор |
| Цвет шкафа | Свет серый (RAL 7035) |
| Степень защиты | IP31 в соответствии с МЭК 60529 |
| Тип охлаждения | Принудительное охлаждение |
| Тип входа | 18 pulse diode rectifier bridge |
| Тип выхода | IGBT inverter cells multilevel PWM |
| [Us] номинальное напряжение питания | 3.3 kV +/- 10 % |
| Частота сети питание | 50 Гц +/- 5 % |
| Количество фаз сети | 3 фазы |
| Вероятный ток КЗ [Isc] | 31,5 кА для 150 мс |
| Исходное напряжение | <= номинального напряжения питания |
| Допустимый временный прирост тока | 1.2 x In в течение 60 с (нормальный режим работы) 1,5 x In в течение 3 с (нормальный режим работы) 1,5 x In в течение 60 с (трудный режим работы) 1.8 x In в течение 3 с (трудный режим работы) |
| Исходная частота привода | 0,1…120 Гц |
| Разрешение по частоте | 0,01 Гц |
| Назначение продукта | Permanent magnet motors Асинхронные двигатели Синхронные двигатели |
| Форма управляющего действия асинхронным двигателем | Заключенный блок управления вектор U/F векторный control Energy saving control Vector control with slip compensation in open loop |
| Форма управляющего действия синхронным двигателем | Permanent magnet control in open loop Permanent magnet control in close loop Line start permanent magnet motor |
| Полная мощность | 890 кВА |
| Максимальное THDi (полное гармонично искаженное | <3 % соответственно к IEEE 519-1992 |
| Коэффициент мощности | 96 |
| Мощность двигателя [кВт] | 570 кВт для тяжелого режима работы 710 кВт для нормального режима работы |
| максимальный ток в установившемся режиме | 120 А тяжелый режим работы 150 А нормальный режим работы |
| Максимальный ток переходного процесса | 225 А в течение 3 с (трудный режим работы) 225 А в течение 3 с (нормальный режим работы) |
| линейный ток | 125 А тяжелый режим работы 156 А нормальный режим работы |
| Коэффициент полезного действия | 0,985 inverter 0,96 total drive including transformer |
| потери мощности | 30,9 кВт нормальный режим работы 24,9 кВт тяжелый режим работы |
| Кабельный ввод | Снизу шкафа |
| Ширина | 2760,0 мм |
| Глубина | 1400,0 мм |
| Высота | 2641,0 мм |
| Масса нетто | 3757,0 кг |
| Объем охлаждающего воздуха | 10934 м³/ч |
| Уровень шума | 80 дБ |
| фильтр ЭМС | Встроенный в соответствии с IEC 61800-3 категория C3 управления Встроенный в соответствии с IEC 61800-3 категория C4 мощность |
| тип дисплея | 10 inch LCD touch screen multi-language |
| Дополнительная информация | |
| Тип защиты | Перенапряжение в сети: привод Недонапряжение в сети: привод Перенапряжение в звене постоянного тока: привод Thermal overload for transformer привод Cabinet overheating привод Перегрузка по току: привод Перегрузка привод />Защита от короткого замыкания: привод IGBT for each cell привод Тепловая защита: двигатель Обрыв фазы двигателя: двигатель Motor earth fault двигатель Обрыв в цепи управления :привод Мониторинг вентилятора охлаждения привод |
| Опциональный модуль | Слот А: коммуникационный модуль для Profibus DP V1 Слот А: коммуникационный модуль для Profinet Слот А: коммуникационный модуль для DeviceNet Слот А: коммуникационный модуль для CANopen цепь RJ45 Слот А: коммуникационный модуль для CANopen SUB-D 9 Слот А: коммуникационный модуль для CANopen винтовые клеммы Слот А: коммуникационный модуль для EtherCAT Слот B: 5/12 В модуль цифрового энкодера Слот B: модуль аналогового энкодера Слот B: модуль резольвера Слот B: HTL encoder interface module Слот А/ слот В: модуль расширения цифр. и аналоговых входов/выходов Слот А/ слот В: модуль расширения релейных выходов |
| Тип коннектора | 2 RJ45 (на плате управления) для Ethernet IP/Modbus TCP 1 RJ45 (на плате управления) для Modbus serial |
| Протокол порта обмена данными | Modbus последовательный Ethernet IP/Modbus TCP |
| питание цепей управления | Internal supply for digital inputs and PoE 24 В постоянный ток 21…27 В, <200 мА защита от перегрузки и короткого замыкания Внутреннее питание для потенциометра (1..10 кОм) 10,5 В постоянный ток +/- 5 %, <10 мА защита от перегрузки и короткого замыкания Внешнее питание для цифровых входов 24 В постоянный ток 19…30 В External supply for control circuit 100...240 В переменный ток 47...63 Гц External supply for control circuit 120...370 V постоянный ток +/- 10 % 1 кВА Auxiliary power supply 230 В переменный ток +/- 10 % External supply for cooling fan 400 В переменный ток +/- 10 % 7 кВА |
| Тип аналогового входа | конфигурированное напряжение: 0..10 В постоянный ток, полное сопротивление: 30 кОм, разрешение: 12 бит конфигурированный ток: 0..20 мА, полный сопротивление: 250 Ом, разрешение: 12 бит |
| Количество дискретных входов | 10 |
| Тип дискретного входа | DI1...DI8 программируемый, 24 В постоянное напряжение (<= 30 В), полное сопротивление: 3,5 кОм DI7, DI8 программируется как импульсный вход: 0…30 кГц , 24 В постоянное напряжение (<= 30 В) POEA, POEB PWM output enable, 24 В постоянное напряжение (<= 30 В), полное сопротивление:> 2,2 кОм |
| Количество аналоговых выходов | 2 |
| Тип аналогового выхода | Конфигурированное напряжение: 0..10 В постоянный ток полное сопротивление 470 Ом, разрешение 10 бит Конфигурированный ток: 0..20 мА полное сопротивление 500 Ом, разрешение 10 бит |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода | Логический выход <= 30 В постоянный ток 100 мА |
| Количество релейных выходов | 3 |
| Тип релейного выхода | Конфигурированная релейная логика R1: реле неисправности нормально разомкнуты/замкнуты Конфигурированная релейная логика R2: реле последовательности нормально разомкнуты Конфигурированная релейная логика R3: реле последовательности нормально разомкнуты |
| Изоляция | Электрическая между силовой частью и системой управления |
| Категория перенапряжения | II в соответствии с IEC 61800-5-1 motor side III в соответствии с IEC 61800- 5-1 сторона сети III в соответствии с IEC 61800-5-1 low voltage connections |
| Окружающая среда | |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Тест на устойчивость к излучению РЧ э/м поля уровень 3 в соответствии с МЭК 61000-4-3 Тест на устойчивость к эл.переходным процессам/импульсам уровень 4 в соответствии с МЭК 61000-4-4 1,2/50 мкс - 8/20 мкс тест на устойчивость к перенапряжению уровень 3 в соответствии с МЭК 61000-4-5 Тест на устойчивость к радиопомех уровень 3 в соответствии с МЭК 61000-4-6 |
| Степень загрязнения | 2 в соответствии с МЭК 61800-5-1 |
| Характеристики внешней среды | 3K3 в соответствии с МЭК 60721-3-3 3B1 соответственно до IEC 60721-3-3 3C2 в соответствии с IEC 60721-3-3 3S1 в соответствии с IEC 60721-3-3 3M1 в соответствии с IEC 60721-3-3 |
| Относительная влажность | 5…95 % без конденсата в соответствии с МЭК 60068-2-3 |
| температура окружающей среды при работе | 0…40 °C 40…50 °C с коэффициентом снижения -25…70 °C при транспортировке |
| Температура окружающего воздуха для сож | 0…50 °C |
| Высота над уровнем моря | <= 1000 m без снижения номинальных характеристик 1000..2000 м с коэффициентом снижения |
| Стандарты | IEC 61800-3 МЭК (IEC) 61800-4 IEC 61800-5-1 МЭК 60529 IEEE 519:1992 EN/IEC 60076 |
| Маркирование | CE EAC |
