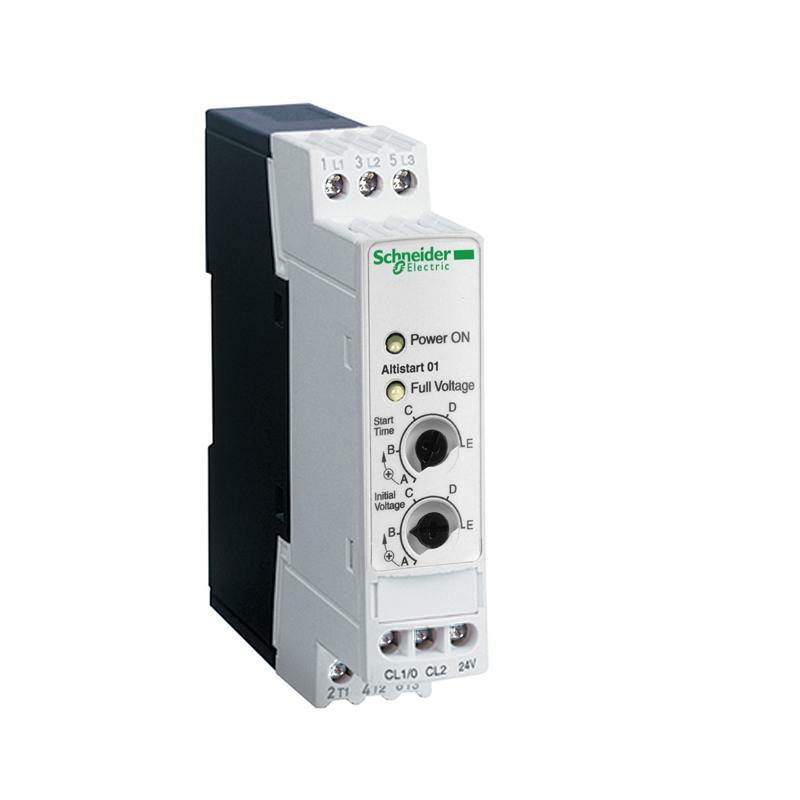

Устройство плавного пуска ATS01 3A, 1ф 220В или 3ф 110-460в, без байпаса
| Главная | |
|---|---|
| Серия продукта | Altistart 01 |
| Тип изделия или компонента | Устройство плавного пуска (ППП) |
| Назначение продукта | Асинхронные двигатели |
| Конкретное применение изделия | Простые машины и механизмы |
| Название устройства | ATS01 |
| Количество фаз сети | 1 фаза |
| [Us] номинальное напряжение питания | 110..480 В - 10...10 % |
| Мощность двигателя [кВт] | 0,37 кВт, 3 фазы при 230 В<0,55 кВт, 3 фазы при 230 В 1,1 кВт, 3 фазы при 400 В<0 /0,37 кВт, 1 фаза при 230 В |
| Мощность двигателя [л.с.] | 0,5 л.с, 3 фазы при 230 В 0,5 л.с, 3 фазы при 460 В 1,5 л.с, 3 фазы при 460 В |
| Номинальный ток пускателя IcL | 3 А |
| Категория применения | AC-53B в соответствии с МЭК 60947-4-2 |
| Потребление тока | 15 A при номинальной нагрузке |
| Тип пуска | Пуск в режиме регулировки напряжения |
| Рассеяемая мощность [Вт] | 19 В в переходном состоянии 4 В при полной нагрузке и в конце запуска |
| Дополнительная информация | |
| Способ сборки | С теплоотводным радиатором |
| Доступная функция | Встроенный байпас (шунтирующий контактор ) |
| Границы напряжения питания | 99…528 В |
| Частота сети питания | 50...60 Гц - 5...5 % |
| Частота сети | 47,5...63 Гц |
| Исходное напряжение | <= номинального напряжения питания |
| [Uc] напряжение схемы управления | 110 В Переменный ток +/- 10 % при 30 мА 24 В Переменный/Постоянный ток +/- 10 % при 25 мА 240 В Переменный ток +/- 10 % при 65 мА |
| Время запуска | 1 с / 100 5 с / 20 Регулируется от 1 до 5 с |
| Момент при запуске | 30...80 % пускового момента двигателя, подключ. к сети |
| Ток дискретного выхода | 2 A DC-13 3 A AC-15 |
| Момент затяжки | 0,8 Н.м |
| Электрическое соединение | Винтовый разъем - жесткий 1 2.5 мм² AWG 14 цепь управления Винтовый разъем - жесткий с кабельным наконечником 1 2.5 мм² AWG 14 круг подачи питания Винтовый разъем - жесткий без кабельного наконечника 2 1 мм² AWG 17 цепь управления Винтовый разъем - жесткий без кабельного наконечника 2 1 мм² AWG 17 круг подачи питания Винтовый разъем - гибкий с кабельным наконечником 1 2.5 мм² AWG 14 цепь управления Винтовый разъем - гибкий с кабельным наконечником 1 2.5 мм² AWG 14 круг подачи питания Винтовый разъем - гибкий без кабельного наконечника 1 2.5 мм² AWG 14 цепь управления Винтовый разъем - гибкий без кабельного наконечника 1 2.5 мм² AWG 14 круг подачи питания Винтовый разъем - гибкий с кабельным наконечником 2 0.75 мм² AWG 1 управления Винтовый разъем - гибкий с кабельным наконечником 2 0.75 мм² AWG 18 круг подачи питания Винтовый разъем - гибкий без кабельного наконечника 2 1 мм² AWG 17 цепь управления Винтовый разъем - гибкий без кабельного наконечника 2 1 мм² AWG 17 круг подачи питания |
| Маркировка | CE |
| Рабочее положение | Вертикальное, +/- 10 градусов |
| Высота | 100 мм |
| Ширина | 23 мм |
| Глубина | 100 мм |
| Масса нетто | 0,16 кг |
| Код совместимости | ATS01N1 |
| диапазон мощности двигателей АС-3 | 0…0,5 кВт в200…240 В 1 фаза 0…0,5 кВт в200…240 В 3 фазы 0, 55…1 кВт в200…240 В 3 фазы 1,1…2 кВт в380…440 В 3 фазы |
| Тип пускателя двигателя | Устройство плавного пуска |
| Окружающая среда | |
| Электромагнитная совместимость | Приведенные и излучаемые помехи уровень В согласно CISPR 11 Приведенные и излучаемые помехи уровень В согласно МЭК 60947-4-2 Затухающие колебательные волны уровень 3 в соответствии с МЭК 61000-4-12 Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2 Электромагнитная устойчивость уровень 3 в соответствии с EN 50082-1 Электромагнитная устойчивость уровень В в соответствии с EN 50082-2 Гармоники уровень 3 в соответствии с МЭК 1000-3- 2 Гармоники уровень 3 в соответствии с МЭК 1000-3-4 Устойчивость к кондуктивным помехам от радиоэлектр.полей уровень 3 в соответствии с МЭК 61000-4-6 Устойчивость к электрическим переходным процессам уровень 4 в соответствии с МЭК 61000-4-4 Устойчивость к радиоэлектронным помехам уровень 3 в соответствии с МЭК 61000-4-3 Провалы и колебания напряжения в соответствии с МЭК 61000-4-11 Импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5 |
| Стандарты | МЭК 60947-4-2 |
| Сертификация изделия | CSA GOST C-Tick UL CCC B44.1-96/ASME A17.5 для обмоток двигателя соединенных в треугольник |
| Степень защиты | IP20 |
| Степень загрязнения | 2 в соответствии с МЭК 60947-4-2 |
| Виброустойчивость | 1 gn (f= 13…150 Гц) в соответствии с МЭК 60068-2 -6 1,5 мм от вершины к вершине (f= 3…13 Гц) в соответствии с МЭК 60068-2-6 |
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 60068-2-27 |
| Относительная влажность | 5…95 % без конденсата или капель воды в соответствии с МЭК 60068-2-3 |
| Рабочая температура воздуха | -10…40 °C (без снижения номинальных характеристик) 40…50 °C (со снижением тока на 2 % на °C) |
| Температура воздуха для хранения | -25…70 °C в соответствии с МЭК 60947-4-2 |
| Высота над уровнем моря | <= 1000 m без снижения номинальных характеристик > 1000 m со снижением тока на 2,2 % на каждые 100 м |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2 ,5 см |
| Ширина 1 упаковки | 10,3 см |
| Длина 1 упаковки | 10,5 см |
| Вес 1 упаковки | 175,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 36 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 6,491 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
