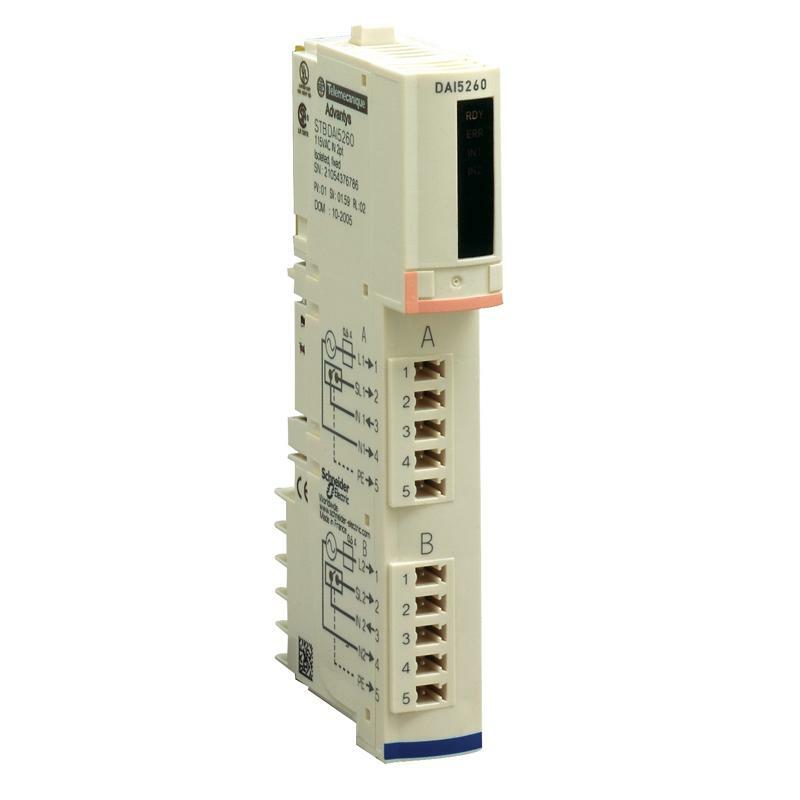

115в~ ВХ. 2PT изолированный набор
| Главная | |
|---|---|
| Серия продукта | Modicon STB решение для распределенного ввода/вывода |
| Тип изделия или компонента | Стандартный набор цифровых входов |
| Состав комплекта | STBXTS1110, 5-контактный винтовой разъем STBXTS2110, 5-контактный разъем с пружинным зажимом STBXBA2000 база Модуль STBDAI5260 |
| Количество дискретных входов | 2 |
| Напряжение дискретного входа | 115 В |
| Тип напряжения дискретного входа | ПЕРЕМЕННЫЙ ТОК |
| Дополнительная информация | |
| Границы входного напряжения | 0...20 В в состоянии 0 74...132 В в состоянии 1 |
| Допустимое напряжение | 132 В |
| Абсолютный максимум напряжения | 200 В 20 мс |
| Частота сети | 50/60 Гц |
| Границы частоты сети | 47…63 Гц |
| Текущее состояние 0 гарантировано | <= 2 мА |
| Текущее состояние 1 гарантировано | >= 4 мА |
| Логика дискретных входов | Позитивный или отрицательный |
| Время реакции | 1.5 мс от выключенного до включенного 1.5 мс вкл-выкл |
| Тип защиты | Входная защита металлооксидный варистор ограничен Защита питания внешний предохранитель 0,5 А |
| Изоляция между каналами | 1780 В в течение 1 минуты |
| Изоляция между каналом и логической шиной | 1780 В в течение 1 минуты |
| Замена при выключенном питании | Да |
| горячая замена | Да для стандартных NIM |
| Совместимость продуктов | База ввода/вывода STBXBA2000 Модуль распределения питания STBPDT2100 /2105 |
| [Us] номинальное напряжение питания | 115/230 В переменный ток |
| Питание | Модуль распределения питания |
| Потребление тока | 45 мА на 5 В постоянный ток для логическая шина |
| Маркирование | CE |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния | 1 светодиод (Зеленый) статус модуля (RDY) 1 светодиод на канал (Зеленый) состояние каналов (IN1 - IN2) 1 светодиод (Красный ) ошибка модуля (ERR) |
| Глубина | 65,1 мм |
| Высота | 18,4 мм |
| Ширина | 125 мм |
| Масса нетто | 0,065 кг |
| Окружающая среда | |
| Стандарты | МЭК 61131-2 тип 1 |
| Сертификация изделия | FM Class 1 Division 2 UL CSA |
| Степень загрязнения | 2 в соответствии с МЭК 60664-1 |
| Высота над уровнем моря | <= 2000 m |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 класс 1 |
| Рабочая температура воздуха | 0…60 °C (без снижения номинальных характеристик) |
| Рабочая температура окружающей среды | 32...140 °F без снижения номинальных характеристик |
| Температура окружающего воздуха для собрать | -40…85 °C без снижения номинальных характеристик |
| Температура окружающего воздуха для хранения | -40...185 °F без снижения номинальных характеристик |
| Относительная влажность | 95 % на 60 °C без конденсата |
| Виброустойчивость | 3 gn на 58…150 Гц на Симметричная DIN-рейка 35 x 7,5 мм 5 gn на 58…150 Гц на Симметричная DIN-рейка 35 x 15 мм +/-0,35 мм на 10…58 Гц |
| Ударопрочность | 30 gn для 11 мс в соответствии с МЭК 88, ссылка 2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,5 см |
| Ширина 1 упаковки | 8, 0 см |
| Длина 1 упаковки | 13,0 см |
| Вес 1 упаковки | 138,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковки | 28 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 4,29 кг |
| Тип 3 упаковки | PAL |
| Количество единиц в 3 упаковке | 448 |
| Высота 3 упаковки | 60, 0 см |
| Ширина 3 упаковки | 80,0 см |
| Длина 3 упаковки | 448,0 см |
| Вес 3 упаковки | 61,824 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
