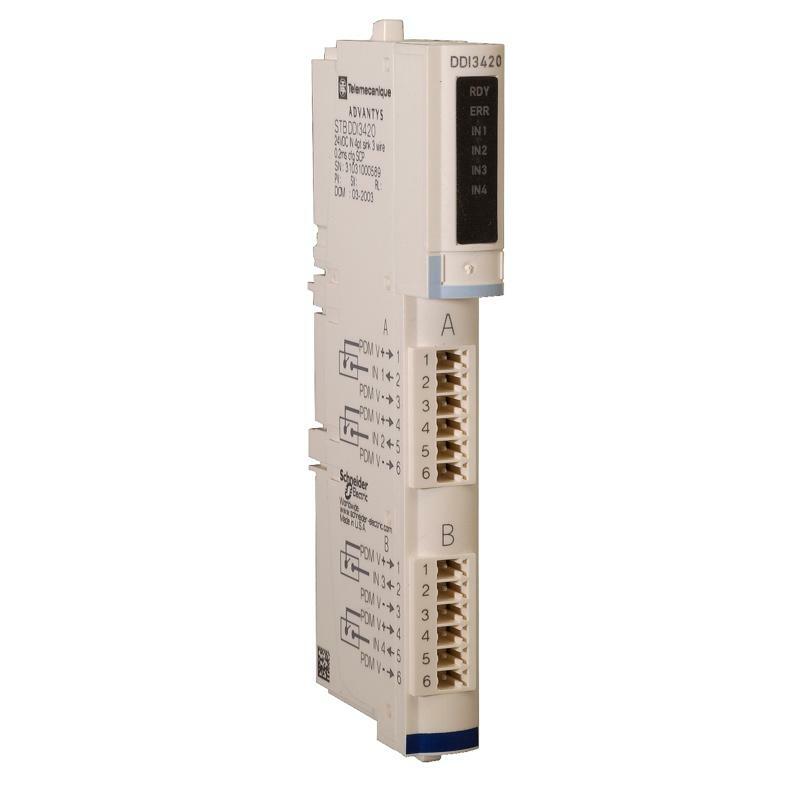

24в= ВХ. 4PT набор
| Главная | |
|---|---|
| Серия продукта | Modicon STB решение для распределенного ввода/вывода |
| Тип изделия или компонента | Стандартный набор цифровых входов |
| Состав комплекта | STBXTS2100, 6-контактный разъем с пружинным зажимом Модуль STBDDI3420 STBXTS1100, 6-контактный винтовой разъем STBXBA1000 база |
| Количество дискретных входов | 4 |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | Постоянное напряжение |
| Дополнительная информация | |
| Границы входного напряжения | 11...30 В в состоянии 1 -3...5 В в состоянии 0 |
| Допустимое напряжение | 30 В |
| Абсолютный максимум напряжения | 56 В 1.3 мс |
| Ток дискретного входа | 8 мА |
| Текущее состояние 0 гарантировано | <= 1.2 мА |
| Текущее состояние 1 гарантировано | >= 2.5 мА |
| Логика дискретных входов | Позитивный или отрицательный |
| Время реакции | 0.925 мс от выключенного до включенного 0,5 мс 1.35 мс вкл-выкл 0,5 мс |
| Тип защиты | Защита питания встроенный предохранитель на PDM задержка во времени 10 А Входная защита ограничена резистором Защита от обратной полярности |
| Изоляция между каналом и логической шиной | 1500 В в течение 1 минуты |
| Замена при выключенном питании | Да |
| горячая замена | Так для стандартных NIM |
| Фильтрация на входе | 1 мс 2 мс 4 мс 8 мс 0,5 мс 16 мс +/- 0,25 мс |
| Ток, представленный с помощью датчика | 100 мА на канал |
| Совместимость продуктов | База ввода/вывода STBXBA1000 Модуль распределения мощности STBPDT3100/3105 |
| [Us] номинальное напряжение питания | 24 В постоянный ток |
| Питание | Модуль распределения питания |
| Потребление тока | 45 мА на 5 В постоянный ток для логическая шина |
| Маркирование | CE |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния | 1 светодиод (Зеленый) статус модуля (RDY) 1 светодиод на канал (Зеленый) состояние каналов (IN1 - IN4) 1 светодиод (красный) ошибка модуля (ERR) |
| Глубина | 65,1 мм |
| Высота | 18,4 мм |
| Ширина | 125 мм |
| Масса нетто | 0,111 кг |
| Окружающая среда | |
| Стандарты | МЭК 61131-2 Тип 1 |
| Сертификация изделия | CSA FM Class 1 Division 2 UL |
| Степень загрязнения | 2 в соответствии с МЭК 60664-1 |
| Высота над уровнем моря | <= 2000 m |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 класс 1 |
| Рабочая температура воздуха | -25…70 °C (без снижения номинальных характеристик) |
| Рабочая температура окружающей среды | 32...140 °F без понижения номинальных характеристик |
| Температура окружающего воздуха для собрать | -40…85 °C без понижения номинальных характеристик | td>
| Температура окружающего воздуха для собрать | -40...185 °F без снижения номинальных характеристик |
| Относительная влажность | 95 % на 60 °C без конденсата |
| Виброустойчивость | 3 gn на 58…150 Гц на Симметричная DIN- рейка 35 x 7,5 мм 5 gn на 58…150 Гц на Симметричная DIN-рейка 35 x 15 мм +/-0,35 мм на 10…58 Гц |
| Ударопрочность | 30 gn для 11 мс в соответствии с МЭК 88, ссылка 2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,5 см |
| Ширина 1 упаковки | 8,0 см |
| Длина 1 упаковки | 13,0 см |
| Вес 1 упаковки | 131,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 28 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 4,094 кг |
| Тип 3 упаковки | PAL |
| Количество единиц в 3 упаковке | 448 |
| Высота 3 упаковки | 60,0 см |
| Ширина 3 упаковки | 80,0 см |
| Длина 3 упаковки | 448,0 см |
| Вес 3 упаковки | 59,584 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
