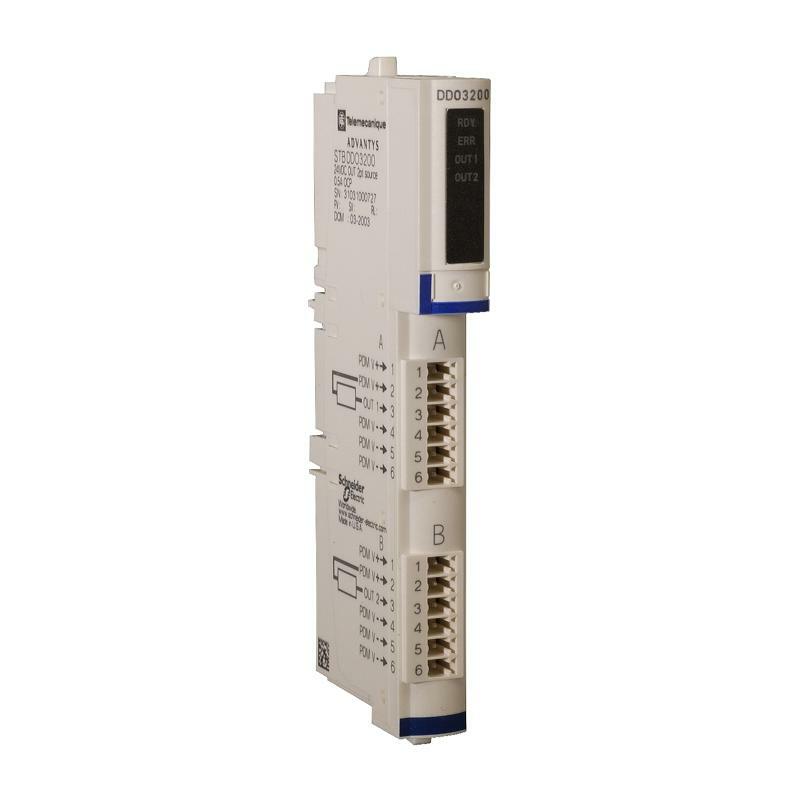

24в= ВЫХ. 2PT 0,5А набор
| Главная | |
|---|---|
| Серия продукта | Modicon STB решение для распределенного ввода/вывода |
| Тип изделия или компонента | Стандартный набор цифровых выходов |
| Состав комплекта | STBXTS2100, 6-контактный разъем с пружинным зажимом STBXBA1000 база Модуль STBDDO3200 STBXTS1100, 6-контактный винтовой разъем |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода | Полупроводниковый |
| Напряжение дискретного выхода | 24 В |
| Тип напряжения дискретного выхода | Постоянного тока |
| Дополнительная информация | |
| Токс дискретного выхода | 500 мА |
| Логика дискретного выхода | Позитивный или отрицательный |
| Исходное напряжение | 19.2...30 В постоянный ток |
| Абсолютный максимум напряжения | 56 В 1.3 мс |
| Время реакции | 575 мкс вкл-выкл 620 мкс от выключенного к включенному |
| Замена при выключенном питании | Да |
| горячая замена | Так для стандартных NIM |
| резервный | Состояние 0 базовых NIM Настраивается пользователем стандартные NIM |
| Тип защиты | Защита питания встроенный предохранитель на PDM задержка во времени 10 А Защита от обратной полярности Защита от короткого замыкания Защита от тепловой перегрузки |
| Изоляция между каналом и логической шиной | 1500 В в течение 1 минуты |
| Максимальный ток утечки | 0,4 мА в состоянии 0 30 В |
| Кратковременный ток | 5 А 0,5 мс |
| Максимальная емкостная нагрузка | 50 мкФ |
| Максимальная индуктивная нагрузка | 500 мГн на 4 Гц |
| Минимальная нагрузка | 0,5 мА |
| Перезагрузка | Ручной или автоматический сброс неисправности COM-порта |
| Совместимость продуктов | База ввода/вывода STBXBA1000 Модуль распределения мощности STBPDT3100/3105 |
| [Us] номинальное напряжение питания | 24 В постоянный ток |
| Питание | Модуль распределения питания |
| Потребление тока | 50 мА на 5 В постоянный ток для логической шины |
| Маркировка | CE |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния | 1 светодиод (Зеленый) статус модуля (RDY) 1 светодиод на канал (Зеленый) состояние канала (OUT1 - OUT2) 1 светодиод (Красный) ошибка модуля (ERR) |
| Высота | 13,9 мм |
| Глубина | 70 мм |
| Ширина | 128,3 мм |
| Масса нетто | 0,112 кг |
| Окружающая среда | |
| Стандарты | МЭК 61131-2 |
| Сертификация изделия | CSA UL FM Class 1 Division 2 |
| Степень загрязнение | 2 в соответствии с МЭК 60664-1 |
| Высота над уровнем моря | <= 2000 m |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 класс 1 |
| Рабочая температура воздуха | 0…60 °C (без понижения номинальных характеристик) |
| Рабочая температура окружающей среды | 32...140 °F без понижения номинальных характеристик |
| Температура окружающего воздуха для хранения | -40…85 °C без снижения номинальных характеристик |
| Температура окружающего воздуха для сох | -40...185 °F без снижения номинальных характеристик |
| Относительная влажность | 95 % на 60 °C без конденсата |
| Виброустойчивость | 3 gn на 58…150 Гц на Симметричная DIN-рейка 35 x 7,5 мм 5 gn на 58 …150 Гц на Симметричная DIN-рейка 35 x 15 мм +/-0,35 мм на 10…58 Гц |
| Ударопрочность | 30 gn для 11 мс в соответствии с МЭК 88, ссылка 2-27 |
| Упаковочная единица | |
| Тип 1 упаковка | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,7 см |
| Ширина 1 упаковки | 8,0 см |
| Длина 1 упаковки | 13,0 см |
| Вес 1 упаковки | 131,0 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 28 |
| Высота 2 упаковки | 15,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 4,094 кг |
| Тип 3 упаковки | PAL |
| Количество единиц в 3 упаковке | 448 |
| Высота 3 упаковки | 60,0 см |
| Ширина 3 упаковки | 80,0 см |
| Длина 3 упаковки | 448,0 см |
| Вес 3 упаковки | 58,688 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
