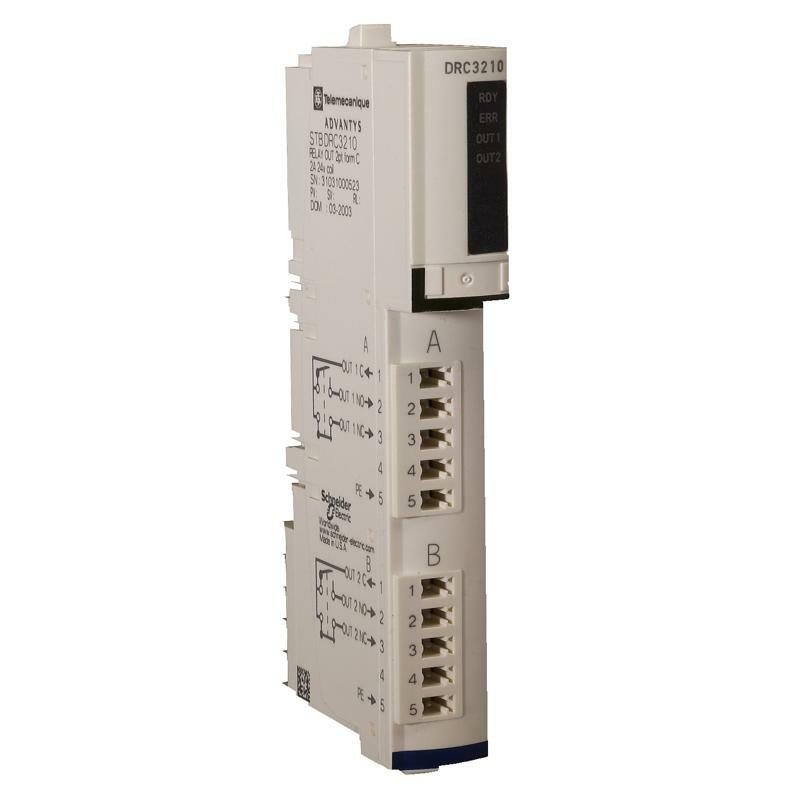

Релейные вых. 2PT 2A 24В набор
| Главная | |
|---|---|
| Серия продукта | Modicon STB решение для распределенного ввода/вывода |
| Тип изделия или компонента | Стандартный набор цифровых выходов |
| Состав комплекта | STBXTS2110, 5-контактный разъем с пружинным зажимом STBXTS1100, 5-контактный винтовой разъем STBXBA3000 база Модуль STBDRC3210 |
| Количество дискретных выходов | 2 |
| Тип дискретного выхода | Реле |
| Функция дискретного выхода | 2 NO/NC |
| Напряжение дискретного выхода | 24 В 115...230 В |
| Тип напряжения дискретного выхода | Переменного тока Постоянного тока |
| Дополнительная информация | |
| Токс дискретного выхода | 2000 мА |
| Логика дискретного выхода | Позитивный или отрицательный |
| Исходное напряжение | 20...250 В Переменный ток 5...30 В постоянный ток |
| Время реакции | 5,25 мс от выключенного до включенного 6,75 мс вкл-выкл |
| Коммутационная способность [ВА] | 600 В·А резистивный |
| Механическая износостойкость | 1000000 циклов |
| Электрическая износостойкость | 100000 циклов резистивный |
| Замена при выключенном питании | Да |
| горячая замена | Так для стандартных NIM |
| резервный | Состояние 0 базовые NIM Настраивается пользователем стандартные NIM |
| Тип защиты | Защита катушки встроенный предохранитель на PDM задержка во времени 10 А Исходная защита от перенапряжения GMOV |
| Изоляция между каналами | 500 В в течение 1 минуты |
| Изоляция между каналом и логической шиной | 1780 В в течение 1 минуты |
| Изоляция между логической шиной и шиной датчик | 1500 В в течение 1 минуты |
| Кратковременный ток | 20 А 10 мс емкостная |
| Минимальная нагрузка | 50 мА |
| Перезагрузка | Ручной сброс неисправности COM-порта |
| Совместимость продуктов | База ввода/вывода STBXBA2000 Модуль распределения мощности STBPDT3100/3105 |
| [Us] номинальное напряжение питания | 24 В постоянный ток |
| Питание | Модуль распределения питания |
| Потребление тока | 55 мА на 5 В постоянный ток для логическая шина |
| Маркирование | CE |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния | 1 светодиод (Зеленый) статус модуля (RDY) 1 светодиод на канал (Зеленый) состояние канала (OUT1 - OUT2) 1 светодиод (Красный) ошибка модуля (ERR) |
| Высота | 18,4 мм |
| Глубина | 70 мм |
| Ширина | 128,3 мм |
| Масса нетто | 0,13 кг |
| Окружающая среда | |
| Стандарты | МЭК 61131-2 |
| Сертификация изделия | FM Class 1 Division 2 CSA UL |
| Степень загрязнения | 2 в соответствии с МЭК 60664-1 |
| Высота над уровнем моря | <= 2000 m |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 класс 1 |
| Рабочая температура воздуха | 0…60 °C (без снижения номинальных характеристик) |
| Рабочая температура окружающей среды | 32...140 °F без снижения номинальных характеристик |
| Температура окружающего воздуха для хранения | -40…85 °C без снижение номинальных характеристик |
| Температура окружающего воздуха для собрать | -40...185 °F без снижения номинальных характеристик |
| Относительная влажность | 95 % на 60 °C без конденсата |
| Виброустойчивость | 3 gn на 58…150 Гц на Симметричная DIN-рейка 35 x 7,5 мм 5 gn на 58…150 Гц на Симметричная DIN-рейка 35 x 15 мм +/-0,35 мм на 10…58 Гц |
| Ударопрочность | 30 gn для 11 мс в соответствии с МЭК 88, ссылка 2-27 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,7 см |
| Ширина 1 упаковка | 7,6 см |
| Длина 1 упаковки | 13 см |
| Вес 1 упаковки | 150 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 28 |
| Высота 2 упаковки | 15 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 4,5 кг |
| Тип 3 упаковки | P06 |
| Количество единиц в 3 упаковке | 448 |
| Высота 3 упаковки | 75 ,0 см |
| Ширина 3 упаковки | 60,0 см |
| Длина 3 упаковки | 80,0 см |
| Вес 3 упаковки | 82 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
