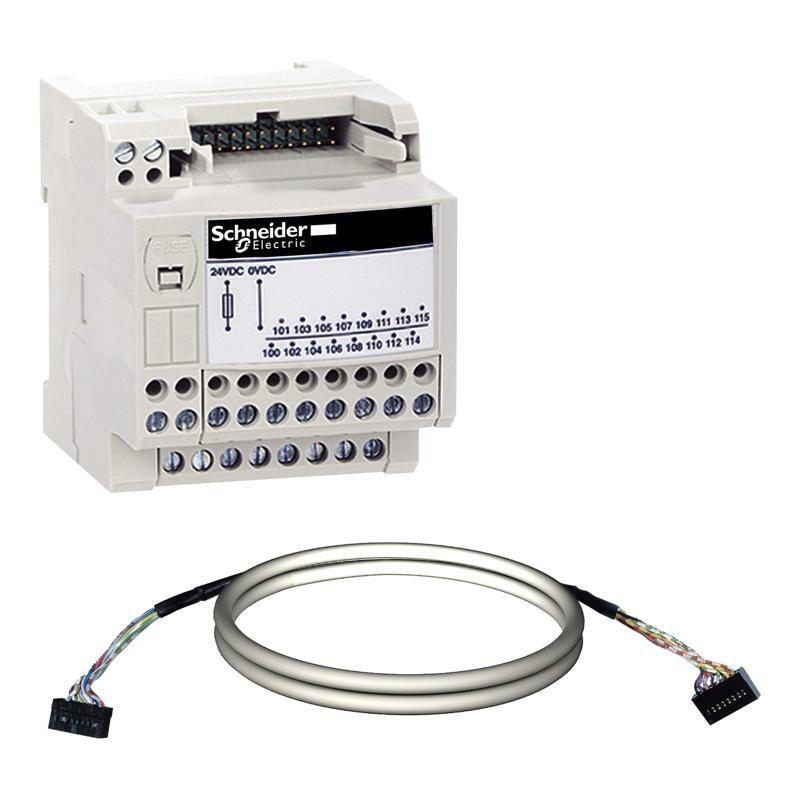

Telefast дискр вх/вых 16К кабель 1М 24V
| Главная | |
|---|---|
| Серия продукта | Modicon ABE7 |
| Тип изделия или компонента | Пассивная подбаза дискретного ввода/вывода |
| Тип базы реле | Недорогая подбаза |
| [Us] номинальное напряжение питания | 19...30 В в соответствии с МЭК 61131-2 |
| Количество каналов | 16 |
| Количество клемм на канал | 1 |
| Клеммы подключения | Винтовые клеммы, 1 x 0.09...1 x 1.5 мм² (AWG 28...AWG 16) гибкий с кабельным наконечником Винтовые клеммы, 1 x 0.14...1 x 2.5 мм² (AWG 26...AWG 12) Твердый Винтовые клеммы, 1 x 0.14...1 x 2.5 мм² (AWG 26...AWG 14) гибкий без кабельного наконечника Винтовые клеммы, 2 x 0.09...2 x 0.75 мм² (AWG 28...AWG 20) гибкий с кабельным наконечником Винтовые клеммы, 2 x 0.2...2 x 2.5 мм² (AWG 24...AWG 14) Твердый |
| Дополнительная информация | |
| тип напряжения питания | Постоянный ток |
| Количество горизонтальных рядов | 2 |
| Совместимость продуктов | Modicon TSX Micro PLC Modicon Premium PLC |
| Светодиодный индикатор состояния | 1 светодиод (Зеленый) Питание включено 1 светодиод (янтарный) APP1 |
| Защита от короткого замыкания | 2 А внутренний предохранитель, 5 x 20 мм, Быстродействующий (Конец ПЛК) |
| Способ крепления | Зажимы (симметричная din-рейка 35 мм) Винтами (сплошная пластина с комплектом крепления) |
| Максимальный ток источника питания | 1,8 А |
| Ток на канал | 0,5 А |
| Максимальный ток на общий выход | 1,8 А |
| Падение напряжения на предохранителе источника жил | 0,3 В |
| [Ui] номинальное напряжение изоляции | 2000 В терминалы/монтажные рельсы |
| Категория перенапряжения | II в соответствии с МЭК 60664-1 |
| Момент затяжки | 0,6 Н.м с плоской Ø 3.5 мм отвертка |
| Масса нетто | 0,33 кг |
| Окружающая среда | |
| Сертификация изделия | GL DNV UL CSA EAC |
| Степень защиты | IP2x в соответствии с МЭК 60529 |
| Сопротивление к нити накаливания | 750 °C, время угасания <30 с в соответствии с МЭК 60695-2-11 |
| Ударопрочность | 15 gn для 11 мс в соответствии с МЭК 60068-2-27 |
| Виброустойчивость | 2 gn (f= 10…150 Гц) в соответствии с МЭК 60068-2-6 |
| Устойчивость к электростатическому разряда | 4 кВ (контакт) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (Воздух) уровень 3 в соответствии с МЭК 61000-4-2 |
| Устойчивость к радиочастотному электромагни | 10 В/м (26000000…1000000000 Гц) в соответствии с МЭК 61000-4-3 уровень 3 |
| Устойчивость к быстрым переходным процессам | 2 кВ уровень 3 в соответствии с МЭК 61000-4-4 |
| Рабочая температура окружающей среды | -5…60 °C в соответствии с МЭК 61131-2 |
| Температура воздуха для хранения | -40…80 °C в соответствии с МЭК 61131-2 |
| Степень загрязнения | 2 в соответствии с МЭК 60664-1 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,600 см |
| Ширина 1 упаковки | 20,600 см |
| Длина 1 упаковки | 29,000 см |
| Вес 1 упаковки | 317,000 г |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 10 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 40,000 см |
| Длина 2 упаковки | 60,000 см |
| Вес 2 упаковки | 3,935 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
