| Серия продукта | Modicon TM3 |
|---|

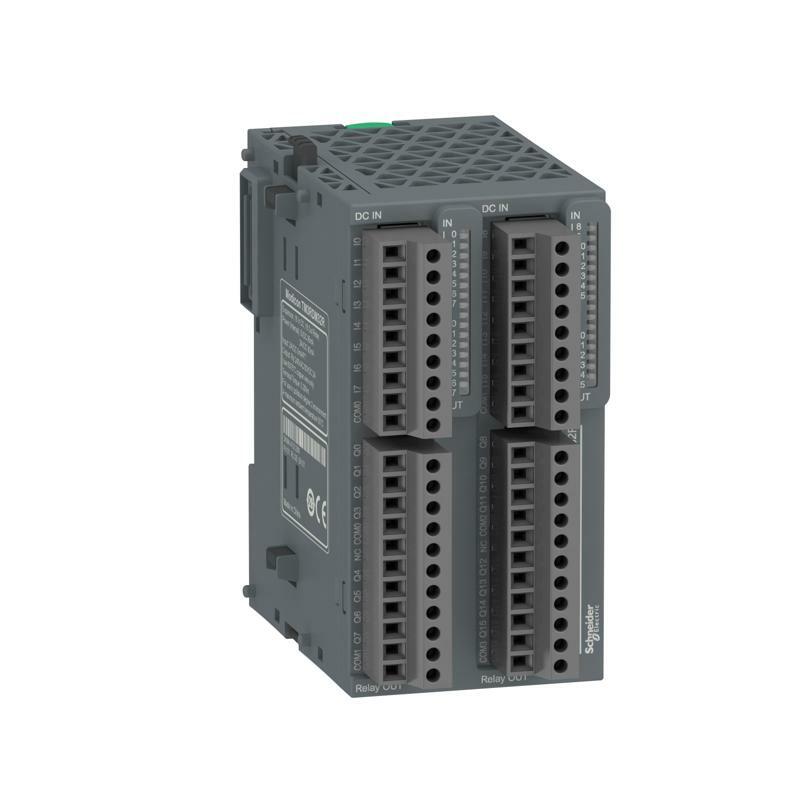

| Тип изделия или компонента | Модуль дискретного входа/выхода |
|---|
| Совместимость серии | Modicon Easy M200 |
|---|
| Количество дискретных входов | 16 для Вход в соответствии с МЭК 61131-2 Тип 1 |
|---|
| Логика дискретных входов | Потребитель или источник тока (положительный/отрицательный) |
|---|
| Напряжение дискретного входа | 24 В |
|---|
| Ток дискретного входа | 5 мА для Вход |
|---|
| Тип дискретного выхода | Реле нормально разомкнуто |
|---|
| Количество дискретных выходов | 16 |
|---|
| Логика дискретного выхода | Позитивный или отрицательный |
|---|
| Напряжение дискретного выхода | 24 В постоянного тока для релейного выхода
240 В переменного тока для релейного выхода |
|---|
| Ток дискретного выхода | 2000 мА для релейного выхода |
| Дополнительная информация |
|---|
| Количество дискретных входов/выходов | 32 |
| Потребление тока | 80 мА на 24 В постоянный ток через разъем ем коммуникационной шины (в состоянии включен)
95 мА на 5 В постоянный ток через разъем коммуникационной шины (в состоянии включен) |
|---|
| Тип напряжения дискретного входа | Постоянное напряжение |
|---|
| Предельный уровень напряжения (состояние 1) | 15...28.8 В для Вход |
|---|
| Текущее состояние 1 гарантировано | >= 2.5 мА (Вход) |
|---|
| Предельный уровень напряжения (состояние 0) | 0...5 В для Вход |
|---|
| Текущее состояние 0 гарантировано | <= 1 мА (Вход) |
|---|
| Входящее полное сопротивление | 4.7 кОм |
|---|
| Время реакции | 4 мс (включение)
4 мс (выключение) |
|---|
| Максимальный ток на общий выход | 4 А |
|---|
| Механическая износостойкость | 20000000 циклов |
|---|
| Минимальная нагрузка | 10 мА на 5 В постоянный ток для релейный выход |
|---|
| Местная сигнализация | Состояние ввода/вывода 1 светодиод на канал (зеленый) |
|---|
| Электрическое соединение | 11 x 1.5 мм² съемная винтовая клеммная колодка с шаг 3,81 мм настройка для выходов
9 x 1.5 мм² съемная винтовая клеммная колодка с шагом 3,81 мм настройка для входов |
|---|
| Максимальная дальность кабеля между устройствами | Неэкранированный кабель <50 м для входа
Неэкранированный кабель <150 м для выхода |
|---|
| Изоляция | Между входом и внутренней логикой в
