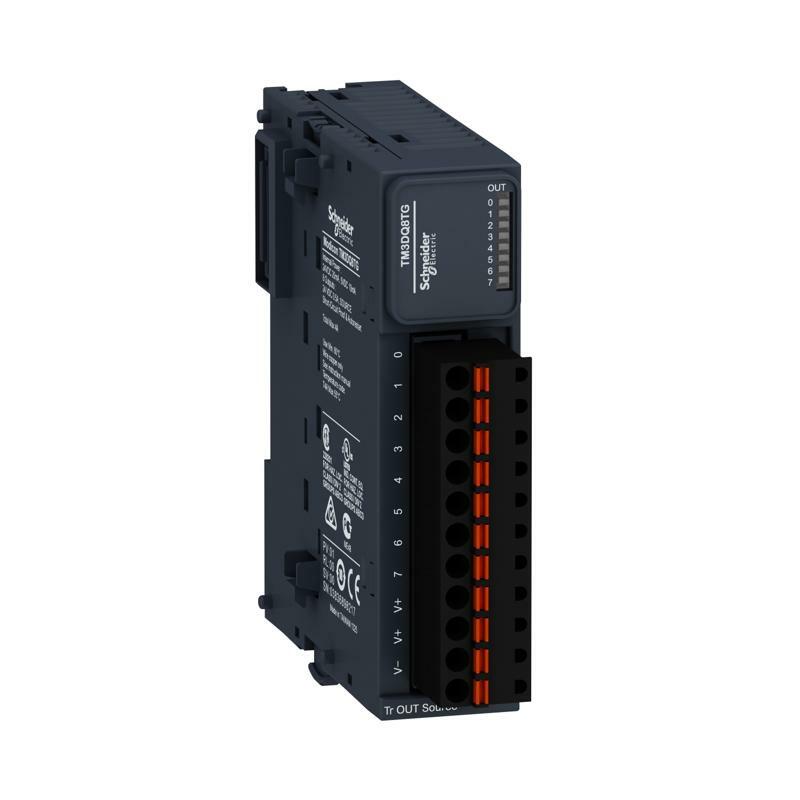

| Серия продукта | Modicon TM3 |
|---|
| Тип изделия или компонента | Модуль дискретных выходов |
|---|
| Совместимость серии | Modicon M241
Modicon M251
Modicon M221
Modicon M262 |
|---|
| Тип дискретного выхода | Транзистор |
|---|
| Количество дискретных выходов | 8 |
|---|
| Логика дискретного выхода | Позитивная логика (источник) |
|---|
| Напряжение дискретного выхода | 24 В постоянного тока для транзисторного выхода |
|---|
| Токс дискретного выхода | 500 мА для транзисторного выхода |
|---|
| Дополнительная информация |
|---|
| Количество дискретных входов/выходов | 8 |
|---|
| Потребление тока | 5 мА на 5 В постоянный ток через разъем коммуникационной шины (в состоянии выключено)
0 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии выключен)
20 мА на 24 В постоянный ток через разъем коммуникационной шины (в состоянии включен)
10 мА на 5 В постоянный ток через разъем коммуникационной шины (в состоянии включено) |
|---|
| Время реакции | 450 мкс (включение)
450 мкс (выключение) |
|---|
| Максимальный ток утечки | 0,1 мА для транзисторного выхода |
|---|
| Максимальное проседание напряжения | <0,4 В |
|---|
| Максимальная нагрузка лампы накаливается | <3 В для транзисторный выход |
|---|
| Местная сигнализация | для выхода 1 светодиод на канал (зеленый) |
|---|
| Электрическое соединение | 11 x 2.5 мм² съемная пружинная клеммная колодка с шагом 5.08 мм. tr> |
|---|
| Изоляция | Между выходом и внутренней логикой в
