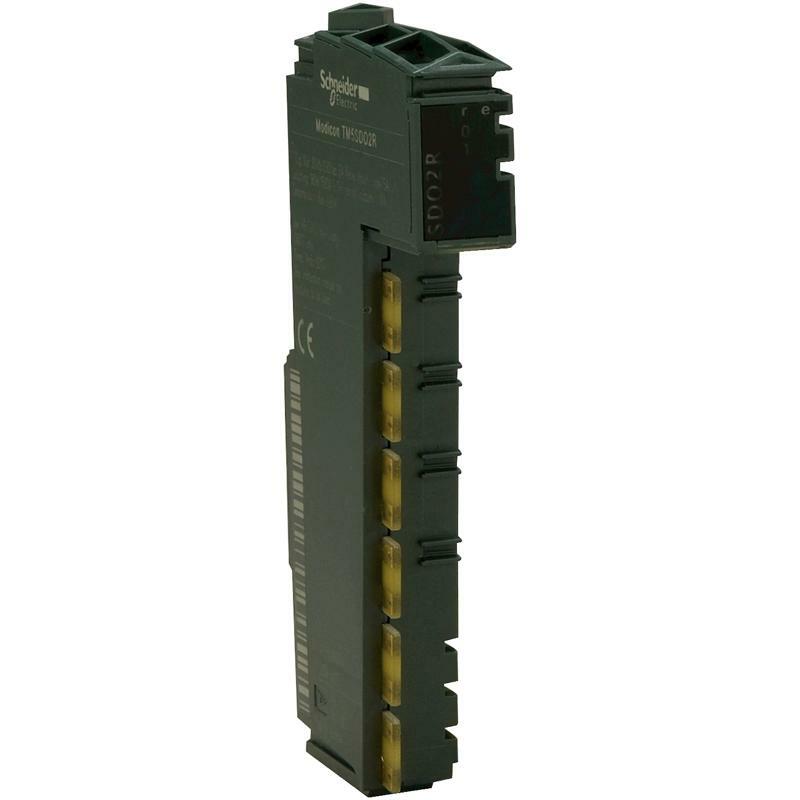

Модуль TM5 4ВЫХ 220В РЕЛЕ 5А
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon TM5 |
| Тип изделия или компонента | Модуль дискретных выходов |
| Количество дискретных выходов | 4 |
| Тип дискретного выхода | Реле |
| Дополнительная информация | |
| Совместимость серии | Контроллер движения PacDrive LMC |
| Совместимость продуктов | PacDrive LMC Pro 2 PacDrive LMC Eco PacDrive LMC Pro |
| Исходное напряжение | 230 В переменного тока 30 В постоянного тока |
| Границы выходного напряжения | 184...276 В переменного тока 24...36 В постоянного тока |
| Функция дискретного выхода | 4 NO |
| Поток на канал | 5 А |
| Максимальный ток на общий выход | 10 А |
| Цвет | Черный |
| Время реакции | <= 10 мс От уровня 0 до уровня 1 для выхода <= 10 мс из состояния 1 в состояние 0 для выхода |
| Тип защиты | Защита от обратной полярности Без защиты от короткого замыкания Без защиты от перегрузки |
| Изоляция | Без изоляции между каналами 500 Vrms переменного тока, изоляция между каналом и шиной |
| Механическая износостойкость | 20000000 циклов |
| Электрическая износостойкость | 500000 циклов на 5 A |
| Потребление тока | 160 мА на 5 В ПОСТОЯННЫЙ ТОК Шина |
| Максимальная рассеиваемая мощность [Вт] | 2,3 В |
| Маркирование | CE |
| Масса нетто | 0,025 кг |
| Окружающая среда | |
| Стандарты | CSA C22.2 № 213 UL 508 МЭК 61131-2 CSA C22.2 № 142 |
| Сертификация изделия | CSA cULus GOST-R C-Tick |
| Рабочая температура воздуха | -10…55 °C без снижения номинальных характеристик (горизонтальная установка) -10…60 ° C с коэффициентом снижения (горизонтальная установка) -10…50 °C (вертикальная установка) |
| Температура окружающего воздуха для сох | -40 …70 °C |
| Относительная влажность | 5…95 % без конденсата |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 |
| Степень загрязнения | 2 в соответствии с МЭК 60664 |
| Высота над уровнем моря | 0...2000 m |
| Высота хранения | 0…3000 м |
| Виброустойчивость | 1 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на DIN-рейка |
| Ударопрочность | 15 gn для 11 мс |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду, 4 кВ при контакте в соответствии с МЭК 61000-4-2 Тест на устойчивость к электростатическому разряду, 8 кВ в воздухе в соответствии с МЭК 61000-4-2 Восприимчивость к электромагнитным полям, 1 В/м 2...2,7 ГГц в соответствии с МЭК 61000-4-3 Восприимчивость к электромагнитным полям, 10 В/м 80 ... 2000 МГц в соответствии с МЭК 61000-4- 3 Тест на устойчивость к эл.переходным процессам/импульсам, 1 кВ I/O в соответствии с МЭК 61000-4-4 Тест на устойчивость к эл.переходным процессам/импульсам, 1 кВ экранированный кабель согласно МЭК 61000-4-4 Тест на устойчивость к эл.переходным процессам/импульсам, 2 кВ линии электропередач в соответствии с МЭК 61000-4-4 1.2/50 µs тест на устойчивость к импульсному перенапряжению, 0, 5 кВ дифференциальный режим в соответствии с МЭК 61000-4-5 1.2/50 µs тест на устойчивость к импульсному перенапряжению, 1 кВ Общий режим в соответствии с МЭК 61000-4-5 Приведены радиочастотные возмущения в соответствии с МЭК 61000 -4-6 Приведенные и излучаемые помехи в соответствии с CISPR 11 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 2,000 см |
| Ширина 1 упаковки | 6,000 см |
| Длина 1 упаковки | 10,500 см |
| Вес 1 упаковки | 46,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 97 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 4,768 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
