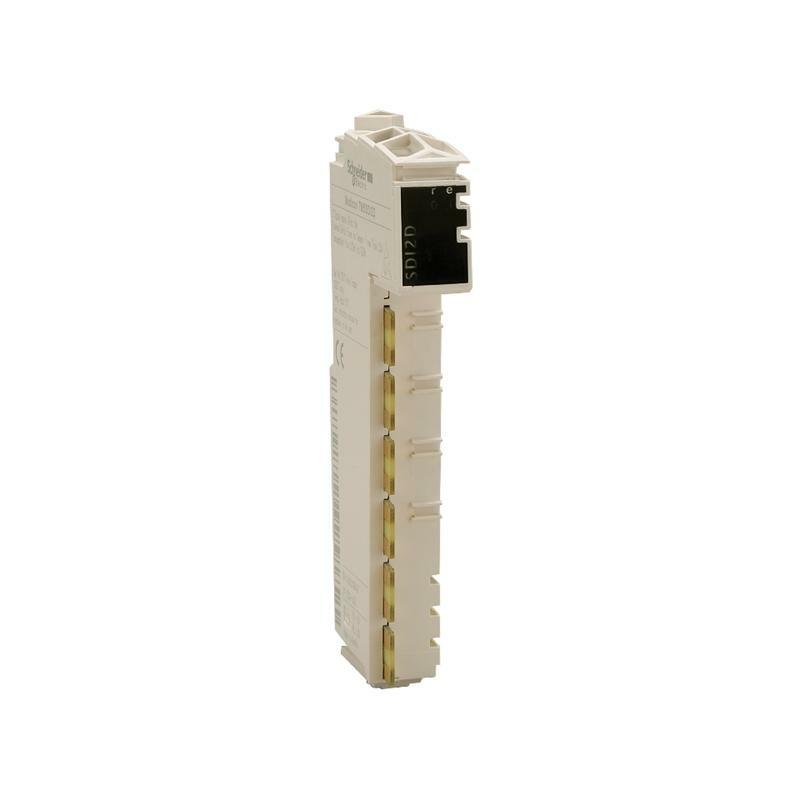

Модуль TM5 6ВХ 24В
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon TM5 |
| Тип изделия или компонента | Модуль дискретных входов |
| Количество дискретных входов | 6 |
| Напряжение дискретного входа | 24 В |
| Дополнительная информация | |
| Совместимость серии | Modicon LMC058 Контроллер движения PacDrive LMC Modicon M258 |
| Совместимость продуктов | Логический контроллер PacDrive LMC Eco PacDrive LMC Pro 2 Контроллер движения PacDrive LMC Pro |
| Тип напряжения дискретного входа | Постоянное напряжение |
| Границы входного напряжения | 20.4...28.8 В |
| Логика дискретных входов | Приемник |
| Токрем дискретного входа | 3,75 мА |
| Входящее полное сопротивление | 6.4 кОм |
| Цвет | Белый |
| Предельный уровень напряжения (состояние 0) | <= 5 В |
| Предельный уровень напряжения (состояние 1) | >= 15 В |
| Фильтрация на входе | <= 25 мс конфигурируется программно <= 100 мс аппаратное обеспечение |
| Изоляция | 500 Vrms переменного тока, изоляция между каналом и шиной Без изоляции между каналами |
| Потребление тока | 30 мА на 5 В ПОСТОЯННЫЙ ТОЧ Шина 37 мА на 24 В ПОСТОЯННЫЙ ТОКОМ все входы включены |
| Максимальная рассеиваемая мощность [Вт] | 1,03 В |
| Местная сигнализация | 1 СВЕТДИОД зеленый для Блок питания 1 СВЕТДИОД красный для Блок питания 6 светодиодов зеленый для состояния входа |
| Электрическое соединение | 2 провода |
| Маркирование | CE |
| Масса нетто | 0,025 кг |
| Окружающая среда | |
| Стандарты | МЭК 61131-2 UL 508 CSA C22.2 № 213 CSA C22.2 № 142 |
| Сертификация изделия | C-Tick GOST-R CSA cULus |
| Рабочая температура воздуха | -10…55 °C без снижения номинальных характеристик (горизонтальная установка) -10…60 °C с коэффициентом снижения (горизонтальная установка) -10…50 °C (вертикальная установка) |
| Температура окружающего воздуха для сох | -40…70 °C |
| Относительная влажность | 5…95 % без конденсата |
| Степень защиты | IP20 в соответствии с МЭК 61131-2 |
| Степень загрязнения | 2 в соответствии с МЭК 60664 |
| Высота над уровнем моря | 0...2000 m |
| Высота хранения | 0…3000 м |
| Виброустойчивость | 1 gn на 8,4…150 Гц на DIN-рейка 3,5 мм на 5…8,4 Гц на DIN- рейка |
| Ударопрочность | 15 gn для 11 мс |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду, 8 кВ в воздухе в соответствии с МЭК 61000-4-2 |
| Упаковочная единица | |
| Тип 1 упаковка | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 1,900 см |
| Ширина 1 упаковки | 5,900 см |
| Длина 1 упаковки | 10,400 см |
| Вес 1 упаковки | 38,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 97 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 3,900 кг |
| Гарантия | |
| Гарантия | 18 months |
