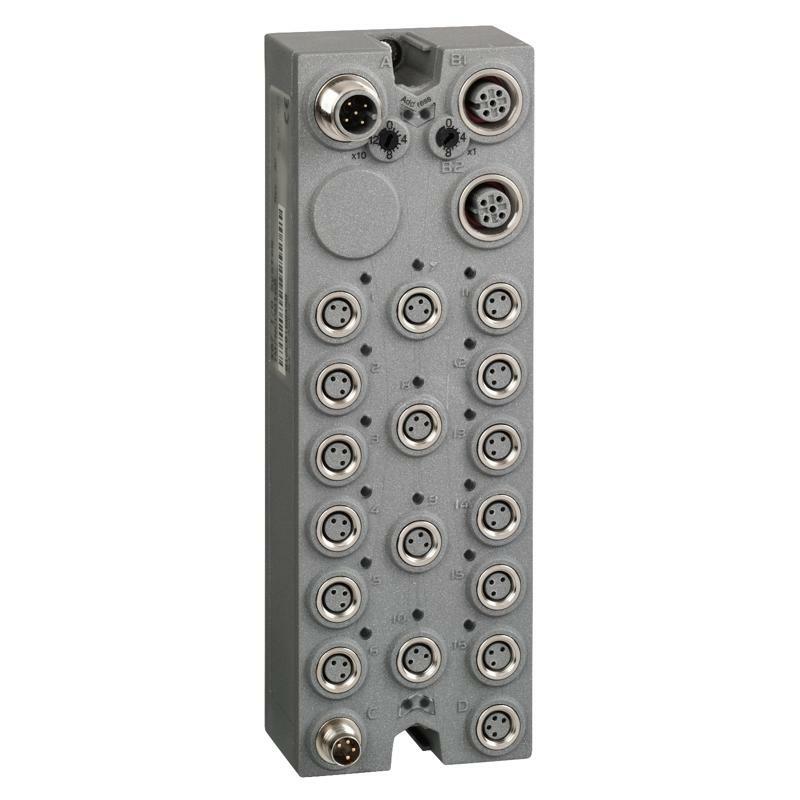

Модуль Canopen TM7 16вх/вых 24В M8
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon TM7 |
| Тип изделия или компонента | CANopen интерфейсный блок ввода/вывода |
| Совместимость серии | Modicon LMC058 Modicon M258 |
| Материал корпуса | Пластик |
| Тип шины | CANopen |
| [Ue] номинальное рабочее напряжение | 24 В постоянный ток |
| Количество входов/выходов | 16 |
| номер входа/выхода блока | 16 ВХОДОВ/ВЫХОДОВ |
| Дополнительная информация | |
| Количество дискретных входов | 0…16 конфигурируется программно |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | Постоянное напряжение |
| Токс дискретного входа | 4,4 мА |
| Логика дискретных входов | Позитивный |
| Количество дискретных выходов | 0…16 выход(ы) конфигурируется программно |
| Напряжение дискретного выхода | 24 В |
| Тип напряжения дискретного выхода | Постоянного тока |
| Токрем дискретного выхода | <= 0.5 A |
| Тип дискретного выхода | Транзистор |
| Питание датчика | 24 В, 500 мА для всех каналов с overload, short-circuit and reverse polarity protection |
| Электрическое соединение | 1 штекерный разъем M12 - A кодирование - 5 способов для CANopen шина IN 1 гнездовой разъем M12 - B кодирование - 4 способа для Шина TM7 OUT 1 штекерный разъем M8 - 4 способа для входа питания 1 гнездовой разъем M8 - 4 способа для выхода питания 1 гнездовой разъем M12 - A кодировка - 5 способов для CANopen шина OUT 16 гнездовых разъемов M8 - 3 способа для датчик или привод |
| Местная сигнализация | для диагностики шины 2 светодиоды для диагностики питания электропривода 1 СВЕТДИОД для диагностики питания датчиков 1 СВЕТДИОД |
| Рабочее положение | Любая позиция |
| Способ крепления | 2 винтами |
| Масса нетто | 0,32 кг |
| Окружающая среда | |
| Стандарты | МЭК 61131-2 |
| Сертификация изделия | GOST-R C-Tick ATEX II 3g EEx nA II T5 cURus |
| Маркирование | CE |
| Рабочая температура окружающей среды | -10…60 °C |
| Температура окружающего воздуха для сохр | -25…85 °C |
| Относительная влажность | 5…95 % без конденсата или капель воды |
| Степень загрязнения | 2 в соответствии с МЭК 60664 |
| Степень защиты | IP67 в соответствии с МЭК 61131 -2 |
| Высота над уровнем моря | 0...2000 m |
| Высота хранения | 0…3000 м |
| Виброустойчивость | 7,5 мм постоянная амплитуда (f= 2…8 Гц) в соответствии с МЭК 60721 -3-5 класс 5M3 2 gn постоянное ускорение (f= 8…200 Гц) в соответствии с МЭК 60721-3-5 класс 5M3 4 gn постоянное ускорение (f= 200…500 Гц) согласно МЭК 60721-3-5 класс 5M3 |
| Ударопрочность | 30 gn для 11 мс в соответствии с МЭК 60721-3-5 класс 5M3 |
| Устойчивость к электростатическому разряду | 6 кВ в контакте в соответствии с МЭК 61000-4-2 8 кВ в воздухе в соответствии с МЭК 61000-4-2 |
| Устойчивость к электромагнитному полю | 10 В/м 0,08…2 Гц в соответствии с МЭК 61000-4-3 1 В/м 2 …2,7 Гц в соответствии с МЭК 61000-4-3 |
| Устойчивость к быстрым переходным процессам | 2 кВ в соответствии с МЭК 61000-4-4 ( источник питания) 1 кВ в соответствии с МЭК 61000-4-4 (вход /выход) 1 кВ в соответствии с МЭК 61000-4-4 (экранированный кабель) |
| устойчивость к перенапряжению для цепи 24 В по | 1 кВ питания (общий режим) в соответствии с МЭК 61000-4-5 0,5 кВ питания (дифференциальный режим) в соответствии с МЭК 61000-4-5 1 кВ неэкранированные линии (общий режим) в соответствии с МЭК 61000-4-5 0,5 кВ неэкранированные линии (дифференциальный режим) в соответствии с МЭК 61000-4-5 1 кВ экранированные линии (обычный режим) в соответствии с МЭК 61000-4-5 0,5 кВ экранированные звенья (дифференциальный режим) в соответствии с МЭК 61000-4-5 |
| Электромагнитная совместимость | EN/IEC 61000-4-6 |
| Возмущение излучаемое/проводящее | CISPR 11 |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 4,500 см |
| Ширина 1 упаковки | 5,500 см |
| Длина 1 упаковки | 17,800 см |
| Вес 1 упаковки | 381,000 г |
| Тип 2 упаковки | S02 |
| Количество единиц в 2 упаковке | 24 |
| Высота 2 упаковки | 15,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 9,555 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
