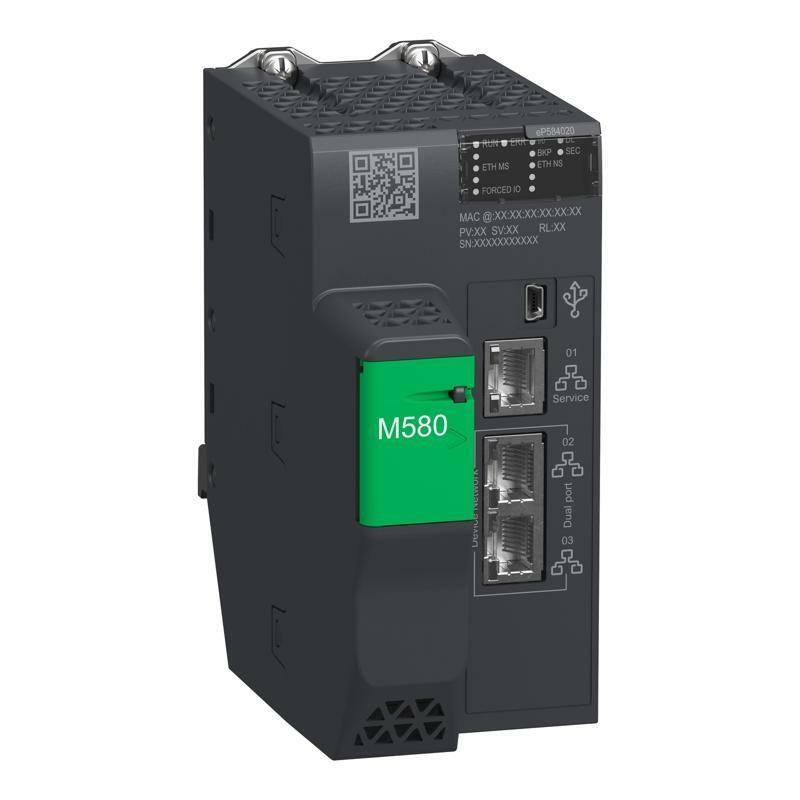

Програм. логический контролерM580 L40 DIO
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon M580 |
| Тип изделия или компонента | Модуль процессора |
| Дополнительная информация | |
| Количество шасси | 8 |
| Разрядность процессора локального ввода/выв | 4096 ВХОДОВ/ВЫХОДОВ |
| Разрядность процессора локального ввода/выв | 1024 вх./вых. |
| Количество каналов для конкретного приложения | 144 |
| Специальные применения I/O | Протокол HART Точная отметка времени Энкодер типа SSI С через последовательные каналы Управление перемещением Счетчик |
| Соответствие | Управление процессом |
| Канал управления | Программируемые регистры |
| Тип встроенного интерфейса | 1 Ethernet TCP/IP для сервисного порта 2 Ethernet TCP/IP для сети устройств USB тип mini B |
| Количество станций входа/выхода | 128 |
| Разрядность коммуникационного процессора | 8 модуль AS-интерфейса 4 Ethernet модуль связи |
| Служба обмена данными | Сканер DIO |
| Описание памяти | Расширяемый флеш-память, 4 ГБ для хранения данных Интегрированный ОПЕРАТИВНАЯ ПАМЯТЬ, 10 кб для системная память Интегрированный ОПЕРАТИВНАЯ ПАМЯТЬ, 16 МБ для программа Интегрированный ОПЕРАТИВНАЯ ПАМЯТЬ, 2048 kB для данные |
| Структура применения | 1 циклическая/периодическая главная задача 2 вспомогательные задачи 1 периодическая быстрая задача 128 ситуационных задач |
| Кибербезопасность | Achilles сертифицирован Защита от DoS-атак IPSec Протоколирование SNMP Поддержка протокола Syslog Безопасность транспортного уровня Контрольный журнал Embedded firewall Подпись прошивки Защита паролем Укрепление портов Безопасная связь (HTTPS) Журнал безопасности |
| Количество инструкций на мс | 30 Конст/мес 65 % булевой + 35 % фиксированной точки 40 Kinst/ms 100 % булевой |
| Потребление тока | 295 мА на 24 В постоянный ток |
| Среднее время между отказами | 775000 Гн |
| Маркирование | CE |
| Окружающая среда | |
| Виброустойчивость | 3 gn |
| Ударопрочность | 30 gn |
| Рабочая температура окружающей среды | 0…60 °C |
| Температура окружающего воздуха для хранения | -40…85 °C |
| Высота над уровнем моря | 0...2000 m 2000...5000 m с коэффициентом понижение |
| Относительная влажность | 5…95 % на 55 °C без конденсата |
| Минимальное искажение ширины импульса/тре | IP20 |
| Директивы | 2014/35 / ЕС - директива о низком напряжении 2014/ 30 / ЕС - электромагнитная совместимость |
| Сертификация изделия | CE UL CSA RCM EAC Merchant Navy |
| Стандарты | МЭК 61131-2 МЭК 61010-2-201 UL 61010-2 -201 CSA C22.2 № 61010-2-201 IACS E10 МЭК 61000-6-5, интерфейс типа 1 и типа 2 МЭК 61850-3, расположение G |
| Характеристики внешней среды | Опасная зона класс I дивизион 2 |
| Питание | Внутреннее питание через стойку |
| Светодиодный индикатор состояния | 1 светодиод (Зеленый) запуск процессора (RUN) 1 светодиод (Красный) ошибка процессора или системы (ERR) 1 светодиод (Красный) Неисправность модуля ввода/вывода (ввода/вывода) 1 светодиод (Зеленый) загрузка в процессе выполнения программы (DL) 1 светодиод (Красный) ) неисправность карты/флеш-памяти процессора 1 светодиод (зеленый/красный) ETH MS (состояние конфигурации порта Ethernet) 1 светодиод (зеленый/красный) Eth NS (состояние сети Ethernet) |
| Масса нетто | 0,849 кг |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 9,000 см |
| Ширина 1 упаковки | 18,000 см |
| Длина 1 упаковки | 25,000 см |
| Вес 1 упаковки | 889,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 6 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 5,600 кг |
