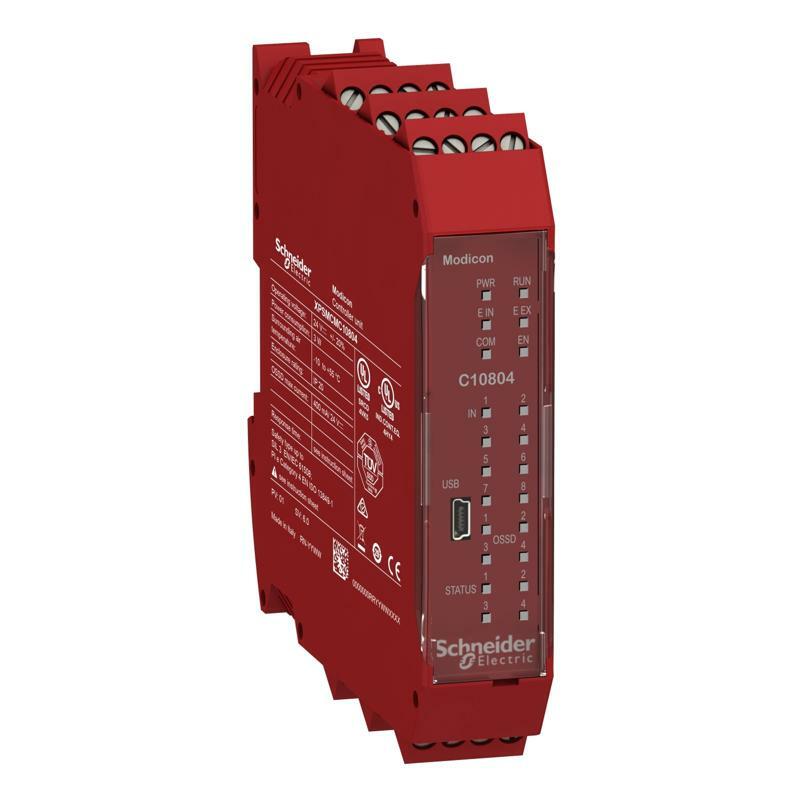

Контролер безоп. 8 ВХ., 4 OSSD ПАРЫ
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Серия продукта | Modicon Safety automation |
| Тип изделия или компонента | Safety controller CPU |
| Название устройства | XPSMCM |
| Электрическое соединение | Винтовая клемма |
| [Us] номинальное напряжение питания | 24 В - 20...20 % ПОСТОЯННЫЙ ТОК |
| Количество входов | 8,0 Цифровой для входного соединения 4,0 Цифровой для interlock start/restart или external device monitoring |
| Количество выходов | 4,0 выхода безопасности OSSD для contactor/drive connection 4,0 test для line control outputs 4,0 конфигурирован для diagnostic connection |
| Напряжение дискретного входа | 24 В |
| Токс дискретного выхода | 400 мА |
| Токс дискретного входа | 400 мА |
| Тип дискретного входа | Вход безопасности PNP |
| Тип дискретного выхода | PNP |
| Функция модуля | Emergency stop в соответствии с ISO 13850 Guard monitoring в соответствии с EN/ISO 14119 Enabling switch monitoring в соответствии с МЭК 60947 -5-1 Мониторинг светового занавеса в соответствии с МЭК 61496-1 Мониторинг ножного выключателя в соответствии с МЭК 60947-5-1 Мониторинг светового занавеса в соответствии с EN/ISO 14119 Мониторинг переключателей в соответствии с EN 574 Управление двумя руками в соответствии с EN/ISO 14119 Контроль защитного коврика в соответствии с МЭК 61326-1 Мониторинг переключателей в соответствии с МЭК 61800-5-2 Функция отключение световых завес в соответствии с МЭК 61800-5-2 Безопасные временные задержки Counter functions |
| Дополнительная информация | |
| Время синхронизации между входами | <0.5 ms |
| Рассеянная мощность [Вт] | 3 В |
| Максимальное количество модулей расширения в | 14 из 128 дискретных выходов для Вход 14 из 32,0 дискретных выходов для выхода |
| Тип встроенного интерфейса | Шина расширения материнской платы Порт USB 2.0 |
| Оборудование для хранения данных | SD-карта (опционально) |
| Индуктивная нагрузка | 2,4 мГн |
| Емкостная нагрузка | 0,82 мкФ |
| Уровень безопасности | Может достигать категории 4 в соответствии с ISO 13849-1 Может достигать PL = e в соответствии с ISO 13849-1 Тип 4 в соответствии с МЭК 61496-1 SILCL 3 в соответствии с МЭК 62061 |
| Знак качества | CE |
| Местная сигнализация | 1 СВЕТОДИОД зеленый с PWR обозначение для Питание включен 1 СВЕТОДИОД зеленый с БЕГ обозначение для RUN (статус) 1 СВЕТДИОД красный с E IN обозначение для внутренняя ошибка 1 СВЕТДИОД красный с E EX обозначение для внешняя ошибка 1 СВЕТДИОД Желтый с COM обозначение для связь 1 СВЕТОДИОД синий с EN обозначение для master enable 8 светодиодов желтый с IN обозначение для состояние входа 2 светодиоды зеленый/красный с OUT обозначение для состояние выхода 2 светодиоды желтый из RST обозначение для restart signal 2 светодиоды желтый из STATUS обозначения для выходной канал |
| Клеммы подключения | 2 съемная клеммная колодка с невыпадающими винтами. клеммами 1 съемная клеммная колодка с невыпадающими винтами. клеммами |
| Поперечное сечение кабеля | 0,2…1,5 мм² - AWG 24...AWG 16 гибкий кабель без кабельного наконечника 0 ,2…2,5 мм² - AWG 24...AWG 14 гибкий кабель без кабельного наконечника 0,25…1 мм² - AWG 23...AWG 18 гибкий кабель с кабельным наконечником, без гнезда 0, 25…2,5 мм² - AWG 23...AWG 14 гибкий кабель с кабельным наконечником, с гнездом 0,25…1,5 мм² - AWG 23...AWG 16 гибкий кабель с кабельным наконечником, без гнезда />0,5…1,5 мм² - AWG 20...AWG 16 гибкий кабель с кабельным наконечником, с двойным гнездом 0,2…1 мм² - AWG 24...AWG 18 Твердый кабельбез кабельного наконечника />0,2…2,5 мм² - AWG 24...AWG 14 Твердый кабель без кабельного наконечника |
| Монтажная опора | Омега 35 мм DIN- рейка в соответствии с EN 50022 |
| Глубина | 114,5 мм |
| Высота | 99 мм |
| Ширина | 22,5 мм |
| Масса нетто | 0,155 кг |
| Окружающая среда | |
| Стандарты | МЭК 61496-1 ISO 13849-1 МЭК 61508 МЭК 61800-5-1 МЭК 62061 |
| Сертификация изделия | TÜV RCM cULus |
| Степень защиты | IP20 |
| Рабочая температура окружающей среды | -10…55 °C |
| Температура окружающего воздуха для сох | -20 …85 °C |
| Относительная влажность | 10…95 % |
| Степень загрязнения | 2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с МЭК 61800-5-1 |
| Показатели надежности безопасности | PFHd = 1.35E-8 1/h high DC> 99 MTTFd <100 years |
| Изоляция | 250 В переменный ток между источником питания и корпусом в соответствии с МЭК 61800-5-1 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Тест на устойчивость к электростатическому разряду - испытательный уровень: 6 кВ (при контакте) в соответствии с МЭК 61000-4 -2 Тест на устойчивость к электростатическому разряду - испытательный уровень: 20 кВ (воздухам) в соответствии с МЭК 61000-4-2 Восприимчивость к электромагнитным полям - испытательный уровень: 10 В/м (80... 1000 MГц) в соответствии с МЭК 61000-4-3 Восприимчивость к электромагнитным полям - испытательный уровень: 30 В/м (1,4 ГГц...2 ГГц) в соответствии с МЭК 61000-4-3 |
| Виброустойчивость | +/-0,35 мм (f= 10…55 Гц) в соответствии с МЭК 61496-1 |
| Ударопрочность | 10 gn (продолжительность = 16 мс) для 1000 ударов на каждую ось в соответствии с МЭК 61496-1 |
| Срок службы | 20 лет(годы) |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 16,0 см |
| Ширина 1 упаковки | 12,5 см |
| Длина 1 упаковки | 4,3 см |
| Вес 1 упаковки | 257,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 26 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30, 0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 7,245 кг |
