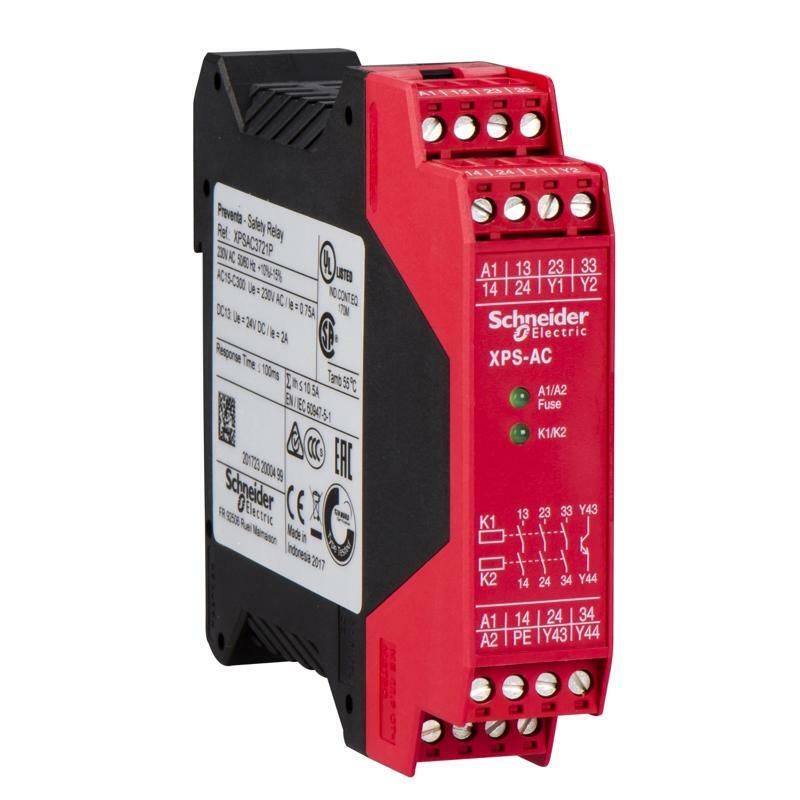

Модуль аварийного остановления 230В

Экологическая эффективность продукта

Главная
Серия продукта	Автоматизация безопасности Preventa
Тип изделия или компонента	Модуль безопасности Preventa
Наименование модуля безопасности	XPSAC
Применение модуля безопасности	Для аварийной остановки и контроля выключателей
Функция модуля	Emergency stop Мониторинг переключателей
Уровень безопасности	Может достичь PL e/категории 4 в соответствии с EN/ISO 13849-1 Может достичь SILCL 3 в соответствии с МЭК 62061
Показатели надежности безопасности	MTTFd = 210.4 years в соответствии с EN/ISO 13849-1 DC> 99 в соответствии с EN/ISO 13849-1 PFHd = 3.56E-9 1/h в соответствии с МЭК 62061
Тип пуска	Неконтролируемый
Клеммы подключения	Съемная клеммная колодка с невып. зажим. винт. клеммами, 1 x 0.2...1 x 2.5 мм² гибкий с кабельным наконечником, с двойным гнездом Съемная клеммная колодка с невып. зажим. винт. клеммами, 1 x 0.2...1 x 2.5 мм² Твердый с кабельным наконечником, с двойным гнездом Съемная клеммная колодка с невып. зажим. винт. клеммами, 1 x 0.25...1 x 2.5 мм² гибкий с кабельным наконечником, с двойным гнездом Съемная клеммная колодка с невып. зажим. винт. клеммами, 2 x 0.2...2 x 1 мм² Жесткий с кабельным наконечником, с двойным гнездом Съемная клеммная колодка с невып. зажим. винт. клеммами, 2 x 0.2...2 x 1.5 мм² гибкий с кабельным наконечником, с двойным гнездом Съемная клеммная колодка с невып. зажим. винт. клеммами, 2 x 0.25...2 x 1 мм² гибкий с кабельным наконечником, с двойным гнездом Съемная клеммная колодка с невып. зажим. винт. клеммами, 2 x 0.5...2 x 1.5 мм² гибкий с кабельным наконечником, с двойным гнездом
Тип выхода	Постоянно открытое реле, 3 NO цепь (ы) , безвольтовый
Количество дополнительных цепей	1 solid state output
[Us] номинальное напряжение питания	230 В переменный ток - 15...10 %
Дополнительная информация
Частота питающей сети	50/60 Гц
Максимальная потребляемая мощность [ВА]	6 · А переменный ток
[Uc] напряжение схемы управления	230 В
Отключающая способность	180·А долгосрочно AC-15 C300 релейный выход 1800·А краткосрочно AC-15 C300 релейный выход
Отключающая способность	1,5 А на 24 В (DC-13) постоянная времени: 50 мс для релейного выхода
Исходный тепловой ток	6 А на реле для релейный выход
[Ith] условный тепловой ток в открытом исп	10,5 А
Номинальный ток предохранителя	4 А gG или gL для релейного выхода в соответствии с МЭК 60947-5-1, DIN VDE 0660 часть 200 6 А Быстродействующий для релейного выхода в соответствии с МЭК 60947- 5-1, DIN VDE 0660 часть 200
Минимальный выходной ток	10 мА для релейного выхода
Минимальное выходное напряжение	16 В для релейный выход
Максимальная задержка открытия входа	100 мс
[Ui] номинальное напряжение изоляции	300 В (степень загрязнения 2) в соответствии с МЭК 60947-5-1 300 В (степень загрязнения 2) в соответствии с DIN VDE 0110 часть 1
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ категория перенапряжения ІІІ в соответствии с МЭК 60947-5-1 4 кВ категория перенапряжения ІІІ в соответствии с DIN VDE 0110 часть 1
Местная сигнализация	2 светодиода
Потребление тока	25 мА на 230 В переменный ток от сети
Монтажная опора	Симметричная din-рейка 35 мм
Масса нетто	0,21 кг
Окружающая среда
Стандарты	EN/ISO 13850 EN 60204-1 МЭК 60947-5-1 EN 1088/ISO 14119
Сертификация изделия	CSA UL TÜV
Степень защиты	IP20 (Зажимы) в соответствии с МЭК 60529 IP40 (корпус) в соответствии с МЭК 60529
Рабочая температура окружающей среды	-10…55 °C
Температура окружающего воздуха для собрать	-25…85 °C
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	11,900 см
Ширина 1 упаковки	2,800 см
Длина 1 упаковки	10,300 см
Вес 1 упаковки	245,000 г
Тип 2 упаковки	S01
Количество единиц в 2 упаковке	16
Высота 2 упаковки	15,000 см
Ширина 2 упаковки	15,000 см
Длина 2 упаковки	40,000 см
Вес 2 упаковки	4,291 кг
Гарантия
Гарантия	18 месяцев
